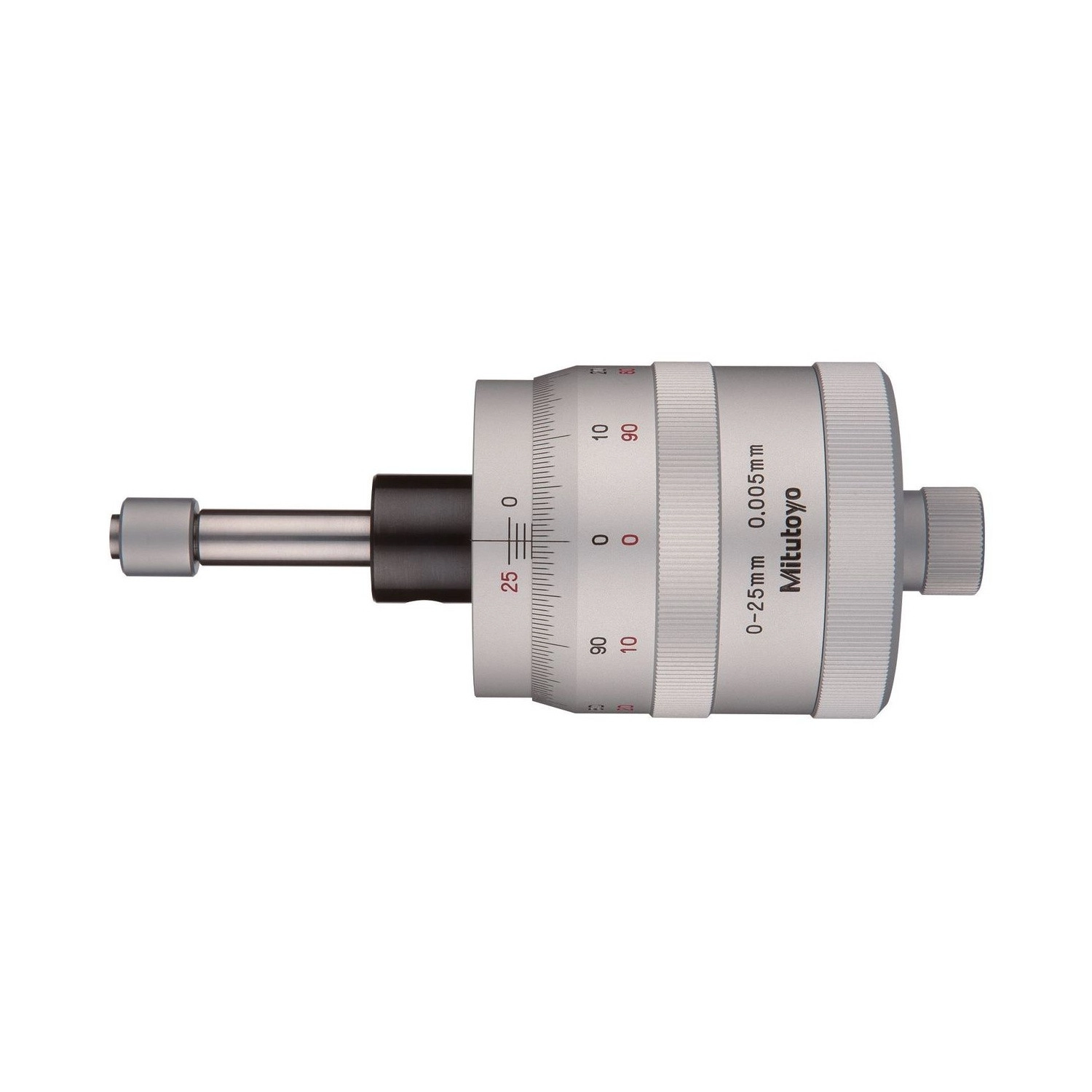

O Cabeçote Micrométrico Mitutoyo 152-389, da série 152, é feito para o deslocamento de mesas de coordenadas nos eixos X e Y: curso de 0 a 25 mm, graduação de 0,005 mm e erro máximo de ±2 µm.
A graduação é bidirecional, para o eixo Y, e se lê com facilidade nos dois sentidos. O passo do fuso é de 1 mm, e a haste lisa tem ø18 mm.
A face de medição é de aço-liga, com 60 HRC ou mais, lapidada, e a escala é de alumínio anodizado branco, segundo o catálogo.
O que distingue o 152-389 dentro da linha de cabeçotes Mitutoyo.
Deslocamento nos eixos X e Y.
Leitura fácil nos dois sentidos, para o eixo Y.
Com erro máximo de ±2 µm.
Uma volta do tambor desloca 1 mm.
Lisa, para fixação na mesa.
60 HRC ou mais, lapidada.
O que cada número do 152-389 significa na prática.
Deslocamento da mesa.
Bidirecional, para o eixo Y.
Em todo o curso.
Deslocamento por volta do tambor.
Lapidada.
Situações de montagem em que o 152-389 é a escolha certa.
Numa mesa de coordenadas, o eixo Y avança e recua, e a escala de um sentido só confunde a leitura.
O 152-389 tem graduação bidirecional para o eixo Y.
Posicionar a mesa por centésimo exige passo e graduação pequenos.
O 152-389 tem passo de 1 mm e graduação de 0,005 mm.
O cabeçote precisa de haste padronizada para o suporte da mesa.
O 152-389 tem haste lisa de ø18 mm.
Em mesa de coordenadas manual, o cabeçote analógico dispensa bateria.
O 152-389 é analógico, com leitura na escala.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Movimenta a mesa de coordenadas no eixo em que está montado.
A escala se lê nos dois sentidos do eixo Y.
Graduação de 0,005 mm com passo de 1 mm.
Para que serve o 152-389?
Para o deslocamento de mesas de coordenadas nos eixos X e Y. A graduação é bidirecional, para o eixo Y.
Qual a graduação do 152-389?
0,005 mm, com erro máximo de ±2 µm.
Qual o passo do fuso do 152-389?
1 mm por volta.
De que material é a face do 152-389?
Aço-liga, com 60 HRC ou mais, lapidada.
O 152-389 tem saída de dados?
Não, é analógico: a leitura é feita na escala.
