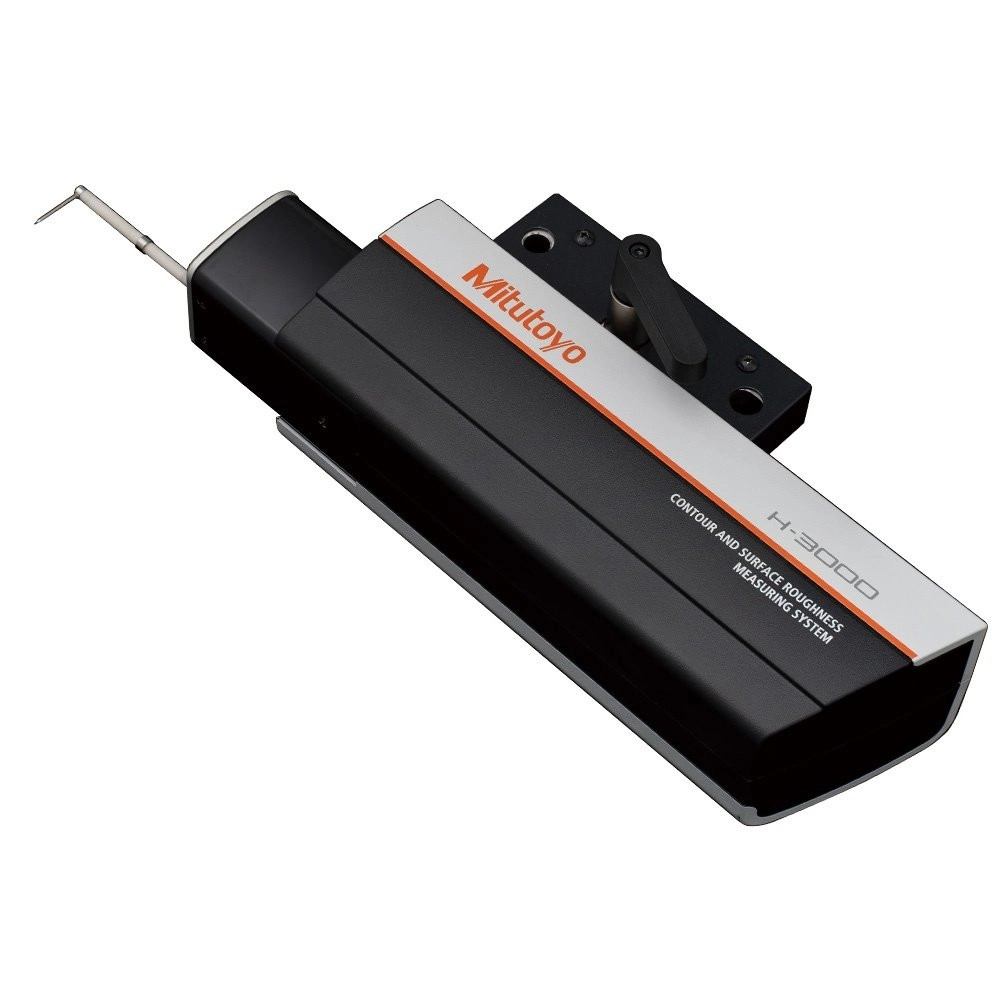

Detector híbrido da série Formtracer Avant: mede contorno e rugosidade ao mesmo tempo, num único traço. Com uma só máquina fazendo as duas medições, caem as horas de configuração, o tempo de medição e o espaço necessário para a instalação.
O braço tem uma escala de arco recém-desenvolvida, embutida, e a faixa de medição pode ser ampliada com pontas opcionais de formatos e comprimentos diferentes.
A ponta conecta e desconecta à mão, e o próprio detector sai da unidade e volta em cerca de 30 segundos, sem desligar o controlador.
O que distingue o detector H-3000 na série Formtracer Avant.
Contorno e rugosidade juntos.
Lê a trajetória da ponta.
Conecta e desconecta à mão.
Sem desligar o controlador.
Reprodutibilidade na troca.
Ampliam a faixa de medição.
O que cada dado do detector H-3000 significa na prática.
Lê direto a trajetória circular da ponta, sem o mecanismo de conversão de arco, que segundo a Mitutoyo muitas vezes causa erro no detector; a medição continua precisa numa faixa ampla, mesmo com o braço fora da horizontal (folheto FVP-260, pág. 11).
Raio de 2 µm e ângulo de 60°, para rugosidade e contorno, com força de medição de 0,75 mN e ângulo de traçado de 50°. O ângulo de traçado vale na faixa de ±5 mm e pode mudar com a textura da superfície (pág. 20).
Raio de 25 µm e ângulo de 30°, só para contorno, com a mesma força de 0,75 mN e ângulo de traçado de 65°, contra os 50° da ponta padrão (pág. 20).
Pela alavanca de fixação com pino, sem ferramentas e sem desligar o controlador, a troca leva cerca de 1/4 do tempo de um modelo convencional, segundo a Mitutoyo; o pino guia mantém a reprodutibilidade, o que favorece o programa de medição automática (pág. 11).
Nove pontas: esfera de ø0,5 mm, furo pequeno, excêntrica, dente de engrenagem, groove de 7 e de 40 mm, comprimento duplo, comprimento duplo para furo profundo e 2,7x de comprimento. Segundo a Mitutoyo, a faixa de medição do detector, a melhor da categoria, pode ser ampliada com uma ponta opcional (págs. 8, 20 e 21).
Situações de medição em que o detector H-3000 é a escolha certa.
Contorno e rugosidade normalmente pedem detectores e passadas separadas, com duas configurações.
No H-3000, contorno e rugosidade saem da mesma passada da ponta, com uma configuração só.
Em peças com perfil inclinado, a leitura do braço perde precisão quando depende de conversão do arco.
No H-3000, a leitura não passa por conversão do arco, e a precisão se mantém com o braço inclinado.
Ferramenta para trocar a ponta atrasa a mudança entre peças diferentes.
No H-3000, a ponta é trocada à mão.
Desligar o controlador para trocar o detector interrompe o programa automático.
O H-3000 troca de lugar com outro detector com o controlador ligado, e o pino guia devolve a posição.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Encaixar o H-3000 na unidade Formtracer Avant, com o controlador ligado; o pino guia acerta a posição.
Usar a ponta padrão 12AAY442 para contorno e rugosidade, ou uma ponta opcional para ampliar a faixa ou alcançar furos, ranhuras e dentes.
Calibrar com o kit e o bloco indicados para a ponta escolhida.
Traçar a peça com a ponta escolhida.
Soltar a ponta, ou destravar a alavanca e trocar o detector.
O que o detector H-3000 mede?
Contorno e rugosidade superficial: é o detector híbrido da série Formtracer Avant.
O H-3000 funciona sozinho?
Não. Ele é um detector e trabalha montado numa unidade de acionamento da série Formtracer Avant.
O que vem com o H-3000?
O cadastro da loja é do detector. No folheto, as pontas 12AAY442 e 12AAY443 aparecem como acessório padrão do conjunto FTA-H3000, da série Formtracer Avant; o folheto não diz o que acompanha o detector vendido sozinho (pág. 20).
A força de medição do H-3000 muda com a ponta?
Muda: 0,75 mN nas duas pontas padrão e na maioria das opcionais; cerca de 4 mN na esfera de ø0,5 mm e nas de comprimento duplo; cerca de 7 mN na de 2,7x. É o valor nominal na posição de curso médio (págs. 20 e 21).
Como se calibra o H-3000?
Com as pontas padrão, pelo kit de calibração com bloco de 16 mm. A ponta de comprimento duplo 12AAY450 usa o bloco de 30 mm e a de 2,7x, o de 40 mm, os dois opcionais; as pontas só de rugosidade usam amostra de rugosidade ou medidor de passo, também opcionais (págs. 20 e 21).
O H-3000 mede rugosidade em furo pequeno e dente de engrenagem?
Sim, com pontas opcionais de diamante, raio de 2 µm e 60°, só para rugosidade: a 12AAY445 para furo pequeno e a 12AAY447 para dente de engrenagem. Para furo profundo há a 12AAY451, de comprimento duplo (págs. 20 e 21).
