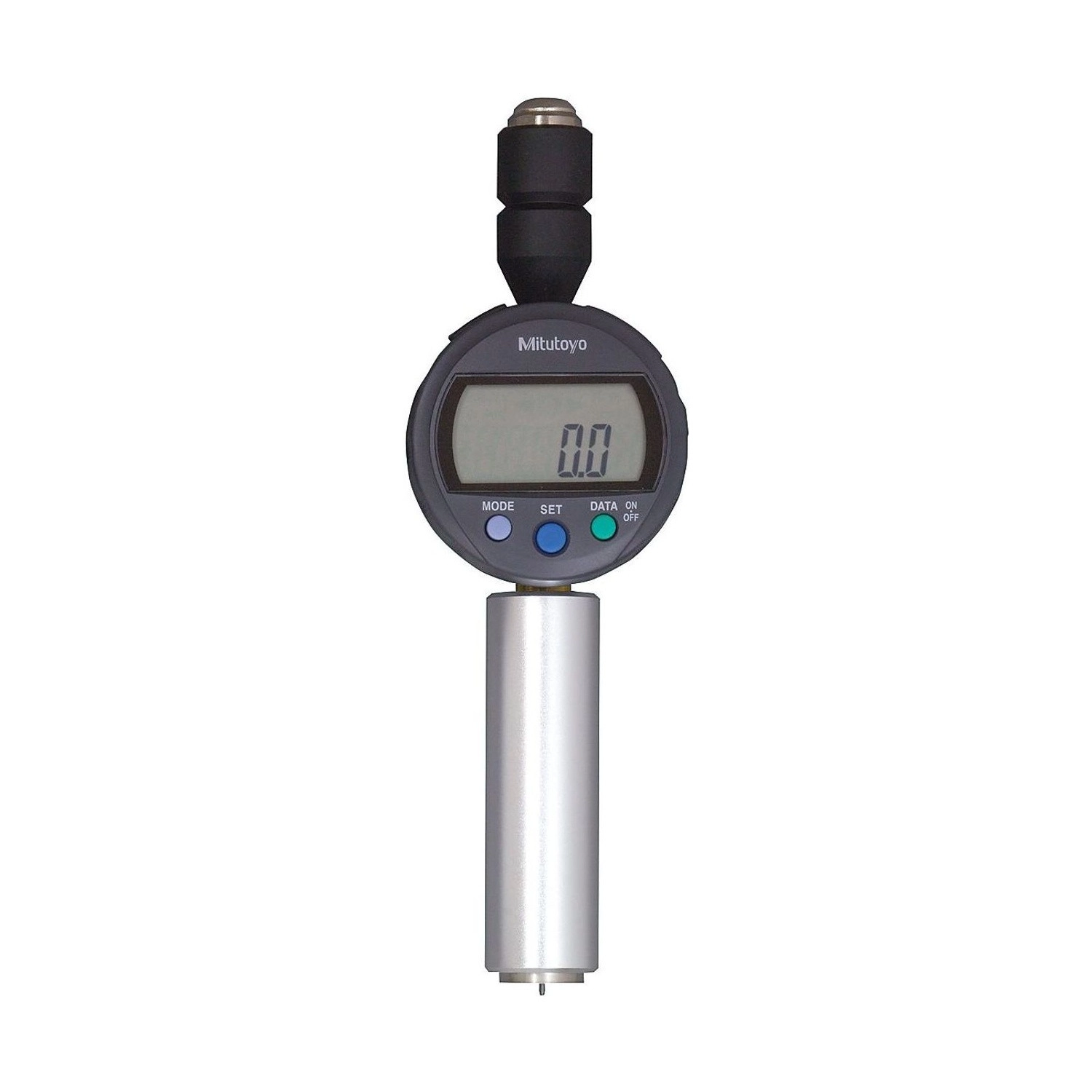

Para medir a dureza de borracha dura, plástico duro e ebonite, o Durômetro Shore HARDMATIC HH-334 Mitutoyo 811-334-10 usa a escala Shore tipo D: basta apoiar o instrumento firme contra a peça e ler o valor indicado.
O HH-334 tem penetrador em cone de 30°, com raio de ponta de 0,1 mm, acionado por mola espiral (WD = 444,5HD mN): a força vai de 8890 mN a 20 graus até 40005 mN a 90 graus (HD de 20 a 90). A agulha sai 2,5 mm da base de apoio, que mede ø18 mm.
É o modelo de base longa, com display digital com graduação de 0,5, função de retenção e saída Digimatic, alimentado por bateria de óxido de prata SR44. Mede 59 × 41 × 190 mm e pesa 310 g. A Mitutoyo indica para ele a base de uso duplo opcional CTS-102 (811-012).
O que distingue o 811-334-10 entre os durômetros Shore HARDMATIC.
A escala da linha HH-300 para os materiais mais duros.
Display com graduação de 0,5.
De 8890 a 40005 mN.
Mede em qualquer posição.
59 × 41 × 190 mm.
Raio de 0,1 mm.
O que cada dado do 811-334-10 significa na prática.
Escala Shore tipo D, medida com penetrador em cone de 30° (raio de 0,1 mm), de HD 20 a 90.
Display com graduação de 0,5, função de retenção e saída Digimatic, com pilha de óxido de prata SR44. A versão analógica do mesmo tipo e formato, o 811-333-10, lê pelo ponteiro, com graduação de 1 (pág. M-10).
De 8890 mN em HD 20 a 40005 mN em HD 90: no topo da escala, mais de cinco vezes a força dos tipos A e E, que param em 7300 mN (pág. M-10).
Medidas do catálogo 2024. No modelo de base longa, a base de apoio é redonda, de ø18 mm, e o eixo do penetrador tem ø1,25 mm; a agulha sai 2,5 mm da base (pág. M-10).
310 g, o peso dos modelos longos digitais (pág. M-10). A base opcional de uso duplo para este modelo é a CTS-102, código 811-012 (catálogo 2024).
Situações de medição em que o 811-334-10 é a escolha certa.
Na linha HH-300, cada tipo Shore é indicado para uma faixa de material, e o tipo certo depende do que vai ser medido.
O HH-334 usa a escala Shore tipo D, que a Mitutoyo indica para os materiais duros: ebonite, plástico duro e borracha dura.
Nem toda peça pode ir à bancada de ensaio.
O HH-334 é portátil e mede em qualquer lugar e posição, apoiado contra a superfície da peça.
A leitura Shore depende da força da mola sobre o penetrador.
No HH-334, a mola espiral segue WD = 444,5HD mN, de 8890 mN a 20 graus até 40005 mN a 90 graus (HD de 20 a 90).
Em algumas rotinas, o instrumento trabalha montado em vez de na mão.
Para o HH-334, a Mitutoyo indica a base de uso duplo opcional CTS-102 (811-012).
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Usar o tipo D para borracha dura, plástico duro e ebonite.
Manter o HH-334 fixo contra a superfície da peça, com a base de ø18 mm assentada.
Ler a dureza no display, com a função de retenção.
Enviar a leitura pela saída Digimatic.
Usar a base de uso duplo opcional CTS-102 quando a rotina pedir.
O 811-334-10 tem saída de dados Digimatic com conector tipo F, pelo catálogo. A leitura chega ao computador por cabo USB direto, por interface com cabo de conexão ou sem fio, pelo U-WAVE-T com o cabo tipo F.
Para que materiais serve o HH-334 (811-334-10)?
Para borracha dura, plástico duro e ebonite. É a escala Shore tipo D da linha HARDMATIC HH-300.
Qual a força da mola do HH-334 (811-334-10)?
Mola espiral, WD = 444,5HD mN: de 8890 mN a 20 graus até 40005 mN a 90 graus (HD de 20 a 90).
Qual o tamanho e o peso do HH-334 (811-334-10)?
59 × 41 × 190 mm (largura × profundidade × altura) e 310 g. A base de apoio mede ø18 mm.
O HH-334 (811-334-10) tem saída de dados?
Sim, saída Digimatic, além da função de retenção. O display tem graduação de 0,5 e usa bateria SR44.
Há base para usar o HH-334 (811-334-10) montado?
Sim. A Mitutoyo indica a base de uso duplo opcional CTS-102 (811-012) para o HH-334.
Como se mede com o HH-334 (811-334-10)?
Mantendo o instrumento fixo contra a superfície da peça e lendo o valor indicado. Por ser portátil, mede em qualquer lugar e posição.
