Interface Input Tool USB de Entrada Direta ITN – D2 - 06AGQ001F - Mitutoyo Loja Oficial | Produto Original

Interface Input Tool USB de Entrada Direta USB-ITN-SF (Tipo SF) - 06AGQ001F

SKU: 06AGQ001F

  Melhor Oferta
de: R$1.592,39 15% Economize R$238,86
por: R$1.285,85 À vista no PIX com 5% OFF
ou R$1.353,53 em até 6x de R$225,59 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

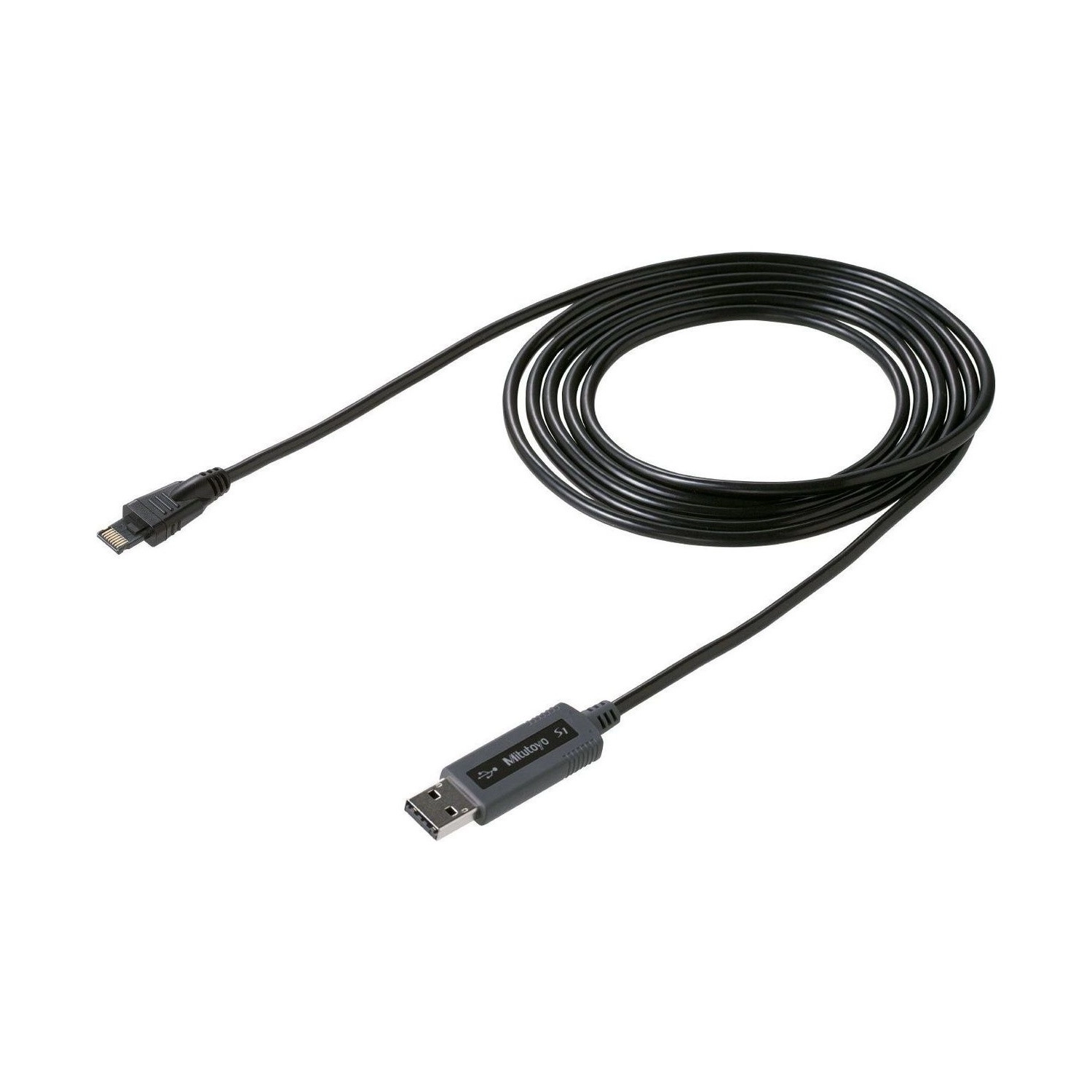

Com 2 m de cabo, o USB-ITN-SF (06AGQ001F) vai do conector tipo SF (reto padrão) do instrumento direto a uma porta USB do PC, sem coletor no meio. O Windows o vê como teclado, e a leitura cai no campo aberto da planilha.

No catálogo, o USB-ITN-SF atende relógios comparadores Digimatic ID-CNX e ID-FNX, e medidores de profundidade e de espessura com relógio ID-CNX. O QuantuMike 293-14X-40/18X-40, de conector SA, não usa este: o dele é o USB-ITN-SA 06AGQ001A, que a loja não vende (pág. 09-24).

Não precisa de driver próprio. O software USB-ITPAK 06AFM386 (opcional) monta a planilha de inspeção no Excel e acrescenta envio por ícone, tecla de função ou pedal. Sem botão no conector nem no instrumento, ele passa a ser necessário.

Resumo técnico
  • USB-ITN-SF · conector tipo SF
  • Direto na USB · entra como teclado
  • Relógios ID-CNX e ID-FNX
  • Cabo de 2 m · 59 g

Destaques do produto

O que distingue o 06AGQ001F entre os USB-ITN.

USB-ITN-SF

Para a saída tipo SF do instrumento.

Entra como teclado

Sem driver dedicado.

Energia da USB

Sem fonte externa.

Cabo de 2 m

Do instrumento à USB.

Relógios ID-CNX e ID-FNX

Pelo catálogo, pág. 09-24.

Ajuste pelo PC

Com o USB-ITPAK V3.0.

Principais características

O que cada número do 06AGQ001F significa na prática.

  • Tipo SF Conector

    O USB-ITN é escolhido pelo formato da saída Digimatic do instrumento; o tipo SF é reto padrão. Este conector não tem botão DATA (págs. 09-5 e 09-24).

  • HID, sem driver próprio Entrada como teclado

    O Windows reconhece o USB-ITN como teclado: o valor aparece no campo aberto do Excel, do Word ou do bloco de notas, como se fosse digitado e confirmado com Enter. Com o USB-ITPAK, ele passa a trabalhar como porta COM virtual (pág. 09-5).

  • 2 m, 59 g Cabo e energia

    Pesa 59 g e tira a energia da própria porta USB 2.0 ou 1.0, a 12 Mbps (Full Speed). É certificado USB 2.0 e conforme a diretiva EMC da UE (pág. 09-5).

  • Pelo instrumento ou pelo USB-ITPAK Envio da leitura

    Sem botão no conector, quem dispara a leitura é o botão de dados do instrumento. Instrumento sem botão pede o USB-ITPAK, que envia por ícone, tecla de função ou pedal (pág. 09-5, nota 2).

  • USB-ITPAK 06AFM386, opcional Software

    Com o V2.1, a leitura vai direto à célula certa da planilha de inspeção, em medição sequencial, simultânea ou individual; cada leitura pelo USB-ITN leva de 0,2 a 0,3 s, e o Windows Vista ou posterior aceita até 20 instrumentos (pág. 09-15).

  • Ajuste do relógio pelo PC Com o USB-ITPAK V3.0

    Ligado a relógios ID-CNX ou ID-FNX, o USB-ITN-SF permite, com o USB-ITPAK V3.0, definir pelo PC o ano e o mês de calibração, o preset e o zero, e registrar quem mediu e com que instrumento. O V3.0 é o 06AGR543, que a loja não vende; o 06AFM386 (V2.1) não tem essas funções (pág. 09-15).

Quais problemas este produto resolve?

Situações em que o 06AGQ001F é a escolha certa.

Desafio Ajustar o relógio pelo PC

Acertar preset, zero e data de calibração em cada relógio toma tempo.

Solução

Com o USB-ITPAK V3.0 (não vendido na loja), o 06AGQ001F faz isso no ID-CNX e no ID-FNX.

Desafio Montar a planilha de inspeção

Copiar cada leitura para o lugar certo da planilha toma tempo.

Solução

Com o USB-ITPAK 06AFM386, o 06AGQ001F envia a leitura direto à célula definida no Excel.

Desafio Conector que não encaixa

Instrumentos parecidos têm saídas Digimatic diferentes.

Solução

O USB-ITN-SF é reto padrão; confira a saída do instrumento nas págs. 09-23 e 09-24.

Desafio Anotar a leitura à mão

Transcrever valores atrasa o controle e gera erro de digitação.

Solução

O 06AGQ001F envia a medição direto ao campo aberto no PC, como se fosse digitada.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: USB-ITN
  • Modelo: USB-ITN-SF
  • Marca: Mitutoyo
  • Tipo: (SF) Modelo reto padrão
  • Saída de Dados: USB 2.0 ou USB 1.0 (reconhecido como teclado, driver padrão do Windows)
  • Notas / Obs.: Sem botão DATA no conector: se o instrumento também não tiver, use o software USB-ITPAK (opcional).

Detalhes técnicos

Reconhecimento
Teclado HID, driver padrão do Windows; porta COM virtual (VCP) com o USB-ITPAK
Velocidade
12 Mbps (Full Speed), USB 2.0 ou 1.0
Alimentação
Pela porta USB
Conformidade
Certificado USB 2.0; diretiva EMC da UE
Sem fio, mesmo conector
Cabo 02AZG011 para U-WAVE-T

Transmissão de dados

O 06AGQ001F leva a medição do instrumento direto à porta USB, sem aparelho no meio.

Formas de envio
Botão do instrumento ou comando do PC (com USB-ITPAK)
Com o USB-ITPAK
Por ícone, tecla de função ou pedal
Pedal
937179T, com o adaptador USB-FSW 06ADV384 (não vendido na loja) e o USB-ITPAK
Programas
Qualquer um que aceite entrada de teclado: Excel, Word, bloco de notas
USB-ITPAK 06AFM386 (V2.1)
Windows 2000 SP4 a Windows 10 (32 e 64 bits); Excel 2002 a Microsoft 365

Variações da série

USB-ITN disponíveis na loja

Código Tipo Conector Instrumentos
06AFM380A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
06AFM380B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
06AFM380C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
06AFM380D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
06AFM380E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
06AFM380F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
06AFM380G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
06AGQ001F (este) Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX

Itens inclusos

  • USB Input Tool Direct USB-ITN-SF 06AGQ001F
  • Vendido à parte: o software USB-ITPAK 06AFM386, necessário quando nem o conector nem o instrumento têm botão de dados

Vídeo

Perguntas e Respostas

USB-ITN tipo SF: em que instrumento o 06AGQ001F encaixa?

Relógios ID-CNX e ID-FNX e medidores de profundidade e de espessura tipo ID-CNX, de conector reto padrão.

Preciso instalar software para usar o 06AGQ001F?

Não para o uso básico: ele é reconhecido como teclado pelo driver padrão do Windows. O USB-ITPAK 06AFM386 é opcional, e passa a ser necessário quando nem o conector nem o instrumento têm botão de dados.

Como o 06AGQ001F envia a medição?

Pelo botão de dados do instrumento ou, com o USB-ITPAK, por comando do PC (ícone, tecla de função ou pedal).

Posso usar pedal com o 06AGQ001F?

Pode, com o pedal 937179T, o adaptador USB-FSW 06ADV384 (a loja não vende) e o software USB-ITPAK, como pede a nota 1 da pág. 09-5.

O USB-ITPAK 06AFM386 roda no Windows 11 com o 06AGQ001F?

O 06AFM386 (V2.1) vai até o Windows 10, em 32 e 64 bits, e do Excel 2002 ao Microsoft 365. O Windows 11 pede o V3.0, 06AGR543, que a loja não vende. Sem o software, o 06AGQ001F segue funcionando como teclado (pág. 09-15).

O 06AGQ001F serve para o QuantuMike?

Não. O QuantuMike 293-14X-40/18X-40 tem conector SA, com o USB-ITN-SA 06AGQ001A, que a loja não vende. No U-WAVE-T, sim, ele usa o cabo SF 02AZG011 ou 02AZG021 (pág. 09-24).

Existe versão sem fio do 06AGQ001F?

Sem fio, o caminho é o U-WAVE-T, com o cabo do mesmo conector: 02AZG011 (padrão, 160 mm) ou 02AZG021 (com entrada para pedal). O transmissor U-WAVE-T e o receptor U-WAVE-R são vendidos à parte.
