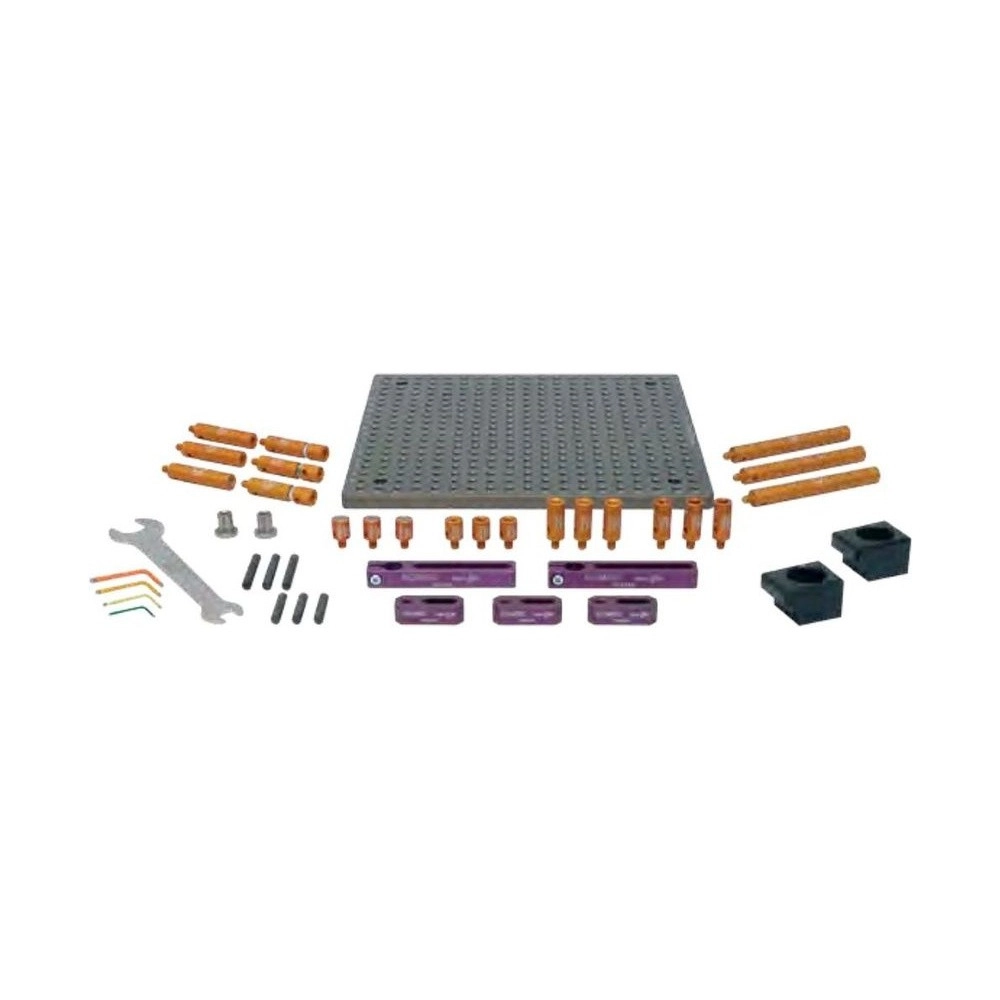

Reúne 70 peças numa base de 250 × 250 mm, o kit de 250 mm com mais componentes da linha ECO-FIX.
O kit vem completo, com todos os componentes de fixação, e dispensa juntas adicionais. Quem usa o MCOSMOS a partir da versão 3.0 pode configurar a montagem em 3D no Fixture Builder antes de levar a peça à máquina.
É um sistema de fixação modular KOMEG, feito na Alemanha, de alta reprodutibilidade: os componentes se combinam em várias configurações, eliminam o 6º grau de liberdade da peça e economizam tempo na fixação. As cores dos componentes facilitam ver e manusear cada peça.
O que distingue o K551089 entre os sistemas de fixação de peças.
70 peças no kit.
Para peças diferentes.
A fixação se repete.
Montagem em 3D no MCOSMOS.
Dispensa juntas adicionais.
KOMEG.
O que cada dado do K551089 significa na prática.
Base de 250 × 250 mm, a mesma do Kit S: o que muda no MAG-S são os componentes, com 3 receptores magnéticos de ø20 mm na lista do kit (folheto Eco-Fix, pág. 4).
70 itens, só com pinos de localização de ø12 mm (3 de cada altura, de 13 a 100 mm), 3 pinos ajustáveis de ø12 mm, 2 garras de fixação e chaves Allen de 2 a 5 mm (folheto Eco-Fix, pág. 4).
Fabricado na Alemanha pela KOMEG e vendido pela Mitutoyo, com componentes em cores diferentes, que o folheto aponta como fáceis de ver e de manusear na montagem (FVP-252, pág. 2).
Configuração 3D da fixação, para quem usa o MCOSMOS a partir da versão 3.0: a montagem é planejada no computador antes de levar o kit à máquina (FVP-252, pág. 2).
A mesma fixação atende projetores de perfil e máquinas óticas, além das medições de forma, rugosidade e altura: um kit modular serve a vários instrumentos (FVP-252, pág. 1).
Situações de medição em que o K551089 é a escolha certa.
Montar um dispositivo dedicado para cada peça toma tempo.
Os componentes modulares do ECO-FIX KIT MAG-S se combinam em várias configurações de fixação.
Sem fixação firme, a peça desloca e a medição não se repete.
O ECO-FIX KIT MAG-S prende a peça na base de 250 × 250 mm e elimina o 6º grau de liberdade.
Montar e desmontar na CMM ocupa a máquina.
Quem usa o MCOSMOS 3.0 ou posterior configura a fixação em 3D no Fixture Builder antes de montar o ECO-FIX KIT MAG-S.
Cada equipamento costuma pedir uma fixação própria.
O ECO-FIX KIT MAG-S serve também em máquinas óticas, medidores de forma, perfil e rugosidade e traçadores de altura.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Combinar os componentes do kit na configuração de fixação que a peça pede.
Colocar a peça sobre a base de 250 × 250 mm.
Remontar a mesma fixação para o lote seguinte, com o mesmo resultado.
Medir a peça fixa na CMM, na máquina ótica, no medidor de forma ou no traçador de altura.
O que é o ECO-FIX KIT MAG-S (K551089)?
Um kit do sistema de fixação modular KOMEG, feito na Alemanha, com base de 250 × 250 mm e 70 peças, para prender a peça durante a medição.
Quantas peças tem o ECO-FIX KIT MAG-S (K551089)?
70 peças, com todos os componentes de fixação; o kit dispensa juntas adicionais.
Como o ECO-FIX KIT MAG-S (K551089) se compara aos outros ECO-FIX KIT?
Mudam a base e o número de peças: Cancún 125 × 125 mm (61 peças), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) e Kit L 500 × 400 mm (98).
Em que equipamentos o ECO-FIX KIT MAG-S (K551089) pode ser usado?
Máquinas de medir por coordenadas, máquinas óticas, projetores de perfil e processamento de imagem, medidores de forma, perfil e rugosidade, e traçadores de altura e medição 2D.
Onde o ECO-FIX KIT MAG-S (K551089) é fabricado?
Na Alemanha, pela KOMEG, e é vendido pela Mitutoyo.
Qual o tamanho da base do ECO-FIX KIT MAG-S (K551089)?
250 × 250 mm. Na linha ECO-FIX KIT, as bases vão de 125 × 125 mm, no Cancún, a 500 × 400 mm, no Kit L.
