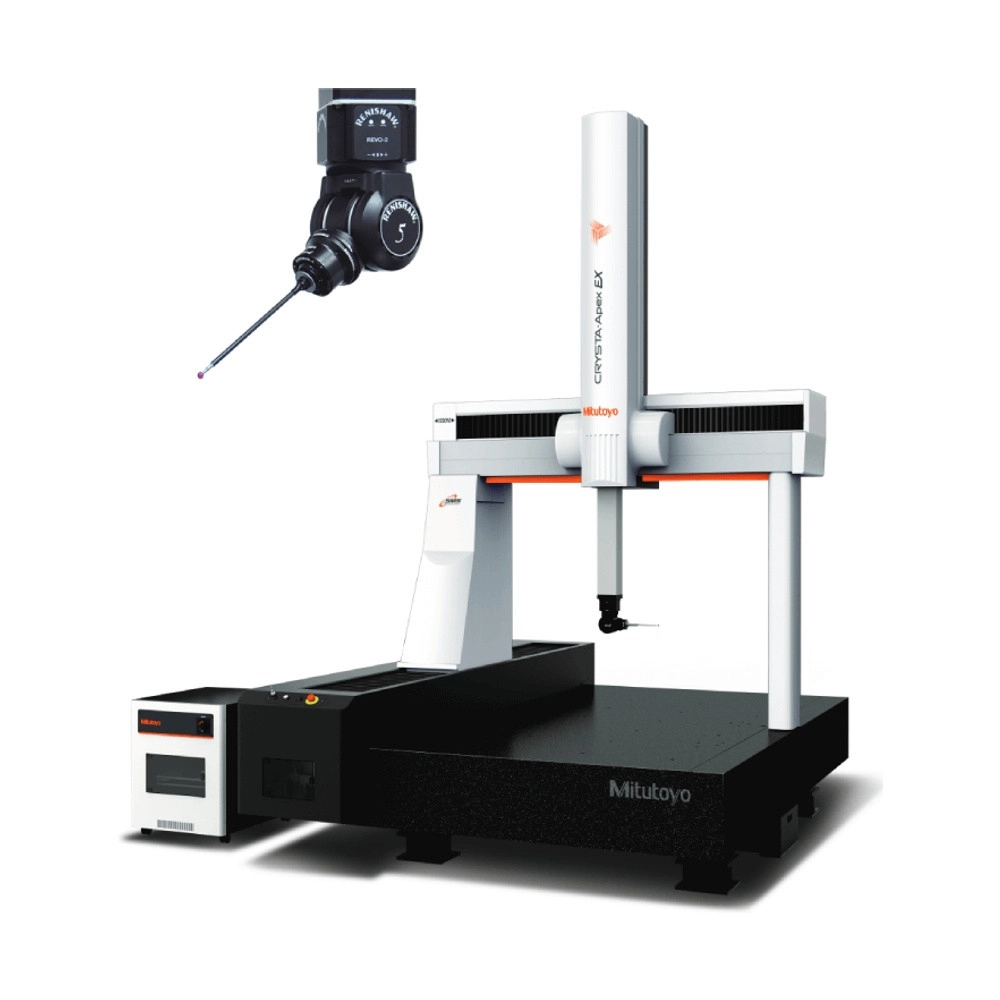

A Máquina de Medir por Coordenadas CNC de 5 eixos CRYSTA-Apex EX 123010R Mitutoyo (CRYSTA-APEX EX 1200R 123010) é a versão da série EX 1200R com eixo Y de 3000 mm: curso de 1200 × 3000 × 960 mm e peças de até 3000 kg e 1160 mm de altura. Ela vem equipada com o cabeçote de scanning de 5 eixos REVO-2.
O REVO-2 se posiciona em qualquer ângulo, o que facilita medir peças de forma complexa, e o movimento sincronizado de 5 eixos reduz bastante o tempo de medição. A detecção a laser mantém a exatidão mesmo com pontas longas, de até 500 mm do centro de rotação à ponta. O E0,MPE é de (2,5+3L/1000) µm com a RSP3-3 e de (2,9+4L/1000) µm com a RSP2, de 18 a 22 °C.
A RSP2 faz scanning de 5 eixos e medição por toque, e a RSP3-3, opcional, usa a sonda de scanning SP25 e aceita pontas em cotovelo. As duas trocam automaticamente pelo trocador de sondas, para medição totalmente automática, e a SFP2 mede rugosidade. Para pás, o MAFIS Express gera o programa e o relatório com gráficos 2D.
O que distingue a CRYSTA-APEX EX 1200R 123010 entre as máquinas de medir por coordenadas CNC.
Scanning de 5 eixos.
Eixo B sem limite de giro.
Exatidão com detecção a laser.
RSP2, RSP3 e suportes.
Altura de até 1160 mm.
Programa para pás.
O que cada dado da CRYSTA-APEX EX 1200R 123010 significa na prática.
Peça de até 1160 mm.
De 18 a 22 °C.
Eixo B infinito, 0,08 s.
Combinada.
Massa total de 9110 kg.
Situações de medição em que a CRYSTA-APEX EX 1200R 123010 é a escolha certa.
Uma sonda que só aponta em ângulos fixos não chega a todas as faces sem reposicionar.
O REVO-2 da CRYSTA-Apex EX 123010R se posiciona em qualquer ângulo e escaneia com movimento sincronizado de 5 eixos.
Pontas longas costumam perder exatidão.
A detecção a laser da CRYSTA-Apex EX 123010R mantém a exatidão com pontas de até 500 mm do centro de rotação.
Criar o programa e avaliar o perfil de pás toma muito tempo.
O MAFIS Express gera o programa da CRYSTA-Apex EX 123010R pela seleção do conteúdo e das condições, com relatório em gráficos 2D.
Levar a peça a outro instrumento só para medir rugosidade atrasa a inspeção.
Com a sonda SFP2, opcional, a CRYSTA-Apex EX 123010R mede rugosidade e troca de sonda automaticamente.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Fazer a calibração inicial: depois dela, a RSP2 posiciona em qualquer ângulo.
Usar a RSP2, a RSP3-3 ou a SFP2, trocadas pelo trocador automático.
Medir em modo helicoidal, de juntas, de varredura ou de seção aerodinâmica.
Gerar o programa e o relatório no MAFIS Express.
O que é a CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?
Uma CMM CNC de 5 eixos da série EX 1200R, com cabeçote de scanning REVO-2 e curso de 1200 × 3000 × 960 mm.
Qual a exatidão da CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?
E0,MPE de (2,5+3L/1000) µm com REVO + RSP3-3 + RSH3 e de (2,9+4L/1000) µm com REVO + RSP2 + RSH250, de 18 a 22 °C (ISO 10360-2:2009). De 16 a 26 °C, (2,5+4L/1000) e (2,9+5L/1000) µm.
Qual o giro do REVO-2 da CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?
Eixo A de −5° a +120° e eixo B sem limite, os dois em 0,08 s, com pontas de até 500 mm do centro de rotação à ponta.
Que sondas a CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010) usa?
RSP2, para scanning de 5 eixos e toque, com suportes de 175, 250, 350, 450 e 500 mm; RSP3-3, opcional, com a SP25 e pontas em cotovelo; e SFP2, opcional, para rugosidade.
O que a instalação da CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010) exige?
Ar a 0,4 MPa para a CMM e 0,5 MPa para o REVO, com 150 L/min (fonte de 230 L/min ou mais e 0,6 MPa ou mais). A unidade mede 2200 × 4395 × 3645 mm e pesa 9110 kg com o controlador e a plataforma.
Em que temperatura a CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010) mantém a exatidão?
De 18 a 22 °C, com até 2 °C em 24 horas, ou de 16 a 26 °C, com até 5 °C em 24 horas. Nos dois casos, o gradiente fica em 1 °C por metro.
