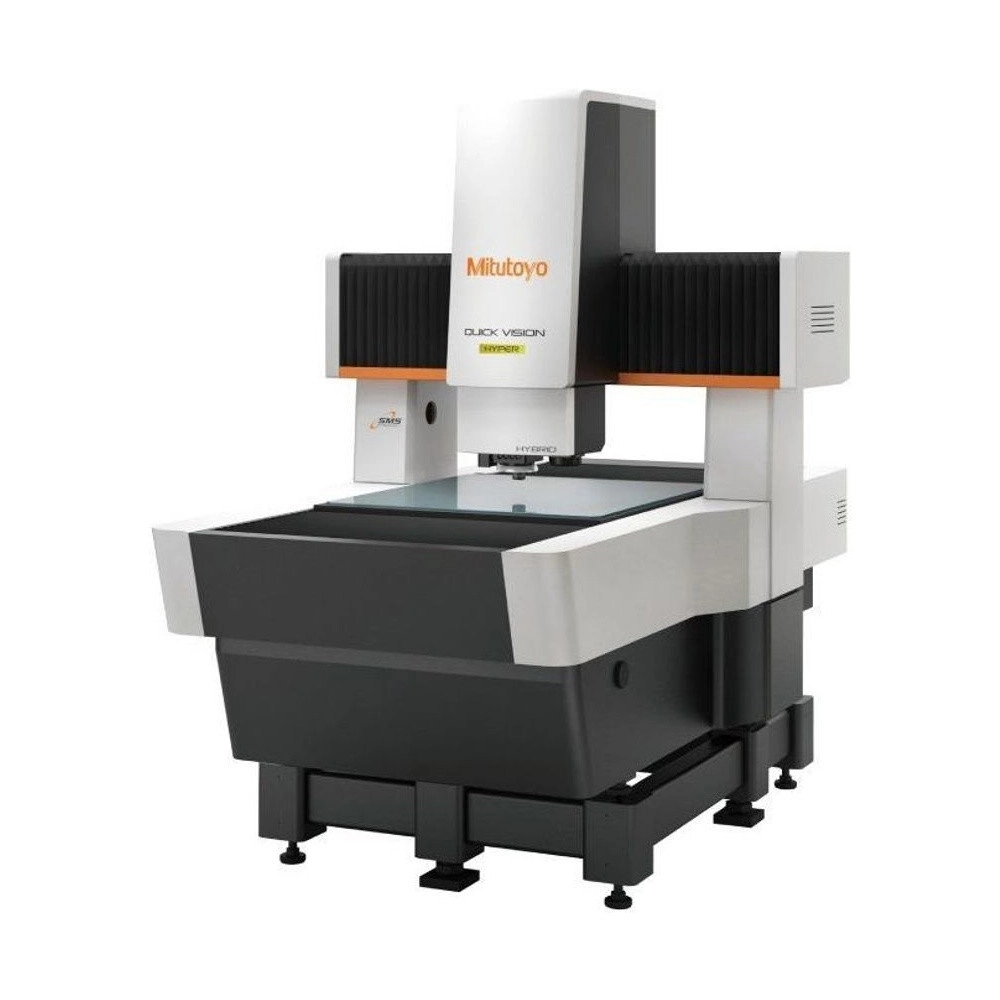

Na série 365, é uma máquina de medição por visão CNC 3D que une, numa só plataforma, a medição óptica pela câmera e o escaneamento em alta velocidade com um sensor de medição sem contato. Vem de fábrica com uma ampla variedade de ferramentas de escaneamento, para análise de forma em 2D e peças como placas de circuito impresso.
O sensor existe em dois tipos. O tipo 1 usa focalização por pontos, que reduz o efeito da diferença de refletância da superfície e dá alta reprodutibilidade: mede formas detalhadas em alta resolução e a rugosidade ou a espessura de objetos finos e transparentes, como filmes plásticos. O tipo 4 detecta ângulos agudos em superfícies espelhadas e difusas, com ajuste automático de iluminação.
A área óptica é de 300 × 200 × 200 mm; com o sensor, 180 × 200 × 200 mm no tipo 1 e 176 × 200 × 200 mm no tipo 4. A exatidão óptica é de (1,5+3L/1000) µm em X e Y, e a do sensor no eixo Z é de (1,5+4L/1000) µm. O FORMPAK-QV analisa a microforma 2D pelo contorno do sensor, e o FORMTRACEPAK-PRO mostra a textura da superfície em gráficos 3D.
O que distingue a QVH APEX302 entre as máquinas de medição por visão.
Numa só máquina CNC.
Ferramentas de fábrica.
Foco por pontos.
Ângulos agudos.
Rugosidade e espessura (tipo 1).
FORMPAK-QV e FORMTRACEPAK-PRO.
O que cada dado da QVH APEX302 significa na prática.
300 × 200 × 200 mm pela câmera, a mesma área da QV Apex 302. As versões maiores, QVH Apex404 e Apex606, vão a 400 × 400 × 250 e 600 × 650 × 250 mm (catálogo 2019, pág. K-9).
Com o sensor tipo 1, o X útil cai de 300 para 180 mm, 120 mm a menos que a área da câmera; Y e Z seguem em 200 mm (catálogo 2019, pág. K-9).
176 mm em X com o sensor tipo 4, 4 mm a menos que o tipo 1. A QVH STREAM 302, da mesma família, não aceita o tipo 4 (catálogo 2019, pág. K-9).
Nos 300 mm de X, (1,5+3L/1000) dá 2,4 µm, como na QV Apex 302. A Hyper QVH302 chega a (0,8+2L/1000) µm, 1,4 µm no mesmo curso (catálogo 2019, págs. K-4 e K-9).
Nos 200 mm de Z, (1,5+4L/1000) dá 2,3 µm, e o sensor sem contato tem a mesma fórmula da óptica. Na Hyper QVH302, os dois descem para (1,5+2L/1000) µm (catálogo 2019, pág. K-9).
Situações de medição em que a QVH APEX302 é a escolha certa.
Contorno por imagem e forma por escaneamento são duas medições diferentes.
A QVH Apex302 junta a câmera e o sensor sem contato numa só máquina.
Áreas que refletem diferente dão leituras instáveis.
O sensor tipo 1 da QVH Apex302 usa focalização por pontos, que reduz esse efeito e dá alta reprodutibilidade.
Objetos transparentes e finos são difíceis de medir por imagem.
Com o sensor tipo 1, a QVH Apex302 mede a rugosidade ou a espessura desses objetos.
Em superfície espelhada ou difusa, um ângulo agudo é difícil de detectar.
O sensor tipo 4 da QVH Apex302 detecta esses ângulos, com ajuste automático de iluminação.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Montar o programa com a medição óptica e o escaneamento do sensor.
Capturar arestas e dimensões com a câmera e o anel de luz programável.
Passar o sensor sem contato sobre a forma, com as ferramentas de escaneamento de fábrica.
Avaliar a microforma 2D no FORMPAK-QV e a textura 3D no FORMTRACEPAK-PRO.
O que é a QVH Apex302 (QVH APEX302)?
Uma Quick Vision Híbrida: máquina de medição por visão CNC 3D com câmera e sensor de medição sem contato, para medição óptica e escaneamento em alta velocidade.
Qual a diferença entre o tipo 1 e o tipo 4 da QVH Apex302 (QVH APEX302)?
O tipo 1 usa focalização por pontos, com alta reprodutibilidade, e mede rugosidade e espessura de objetos finos e transparentes. O tipo 4 detecta ângulos agudos em superfícies espelhadas e difusas, com ajuste automático de iluminação.
Qual a área de medição da QVH Apex302 (QVH APEX302)?
Óptica de 300 × 200 × 200 mm; com o sensor, 180 × 200 × 200 mm no tipo 1 e 176 × 200 × 200 mm no tipo 4.
Qual a exatidão da QVH Apex302 (QVH APEX302)?
Óptica: E1X e E1Y de (1,5+3L/1000) µm, E1Z de (1,5+4L/1000) µm e E2XY de (2,0+4L/1000) µm. Sensor: E1Z de (1,5+4L/1000) µm. L em mm, pelo padrão Mitutoyo.
Que software analisa os dados do sensor da QVH Apex302 (QVH APEX302)?
O FORMPAK-QV analisa a microforma 2D pelo contorno obtido pelo sensor, e o FORMTRACEPAK-PRO analisa texturas de superfície em gráficos 3D.
O laser da QVH Apex302 (QVH APEX302) é seguro?
No tipo 1, o laser é visível, de 780 nm e baixa potência, classe 1 pela EN/IEC 60825-1, com etiqueta de aviso no produto.
