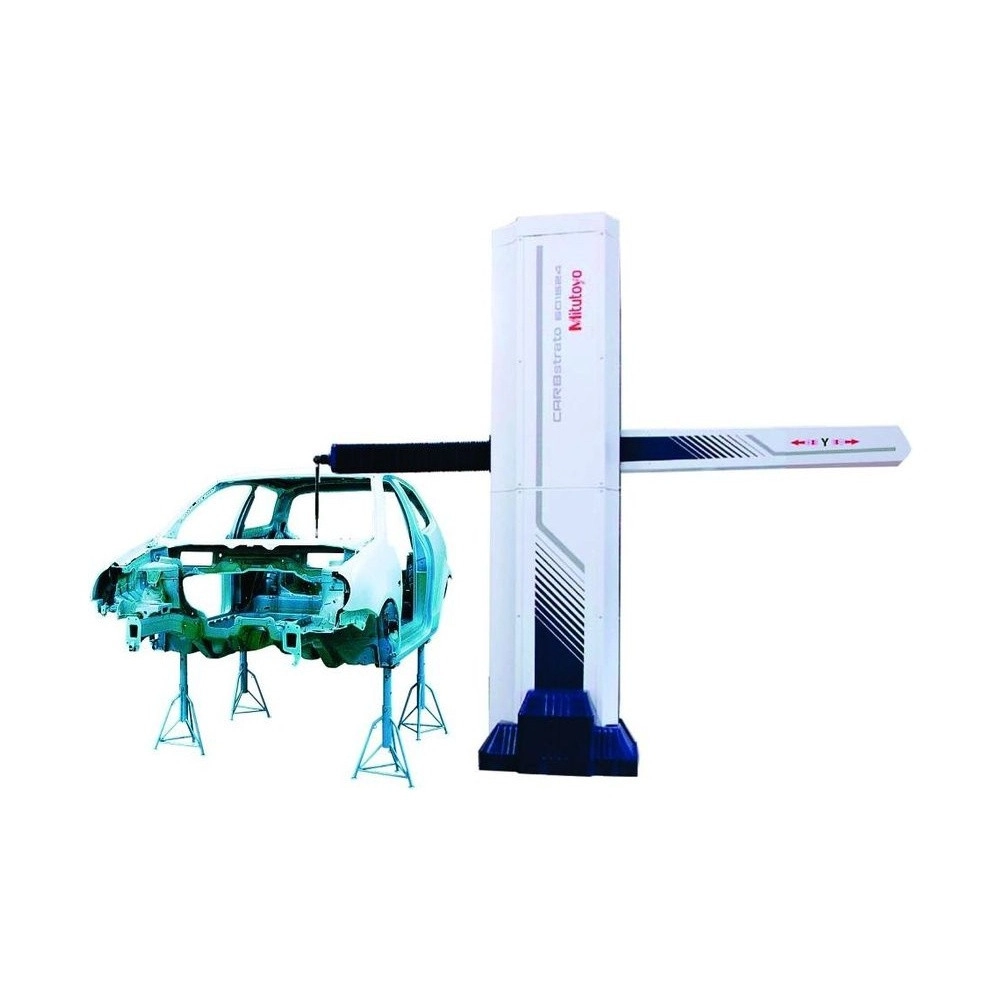

A Máquina de Medir por Coordenadas CNC CARBstrato Mitutoyo (CarbStrato) é a CMM de braço horizontal feita para a linha de carroceria: curso X de 4, 6 ou 8 m, braço simples ou duplo, e quatro braços sob encomenda. A Mitutoyo a desenhou para inspecionar subconjuntos em 100% e trabalhar 24 horas, com o corpo todo coberto.
Ela alterna sozinha sondas de contato e sondas laser sem contato, juntando dezenas de milhões de pontos em pouco tempo. Com isso, a medição automática pode simplificar ou até eliminar gabaritos de inspeção, e o software opcional leva a máquina para a engenharia reversa. A exatidão vale em qualquer posição do volume de medição, a partir de (15+20L/1000) µm no braço simples.
O braço Y é de fibra de carbono, de seção mínima para não bater na carroceria, e o cabeçote pode ir na vertical para os detalhes internos. Um fole fotossensível para todos os eixos ao tocar a peça ou um grampo. A base fica em apoio de 3 pontos (até 6 m), que mantém a exatidão mesmo com o concreto da fundação assentando ao longo dos anos.
O que a CARBstrato (CarbStrato) traz para a medição de carroceria e peça grande.
Um só sistema de coordenadas, sem colisão.
Carroceria inteira e peça grande.
Braço Y de seção mínima.
Fole fotossensível em todos os eixos.
Sensor junto à escala de cada eixo.
Nivelamento em só 2 pontos.
O que cada dado da CARBstrato (CarbStrato) significa na prática.
No braço simples, com limite de 70 µm nos modelos de 4 m e na maioria dos de 6 m, chegando a 110 µm no 801626. A Mitutoyo garante esses valores em qualquer posição do volume de medição, e o erro de apalpação da SP25M é de 15 µm.
É a faixa com exatidão garantida, com variação de até 1 K por hora e 5 K em 24 horas; a máquina opera de 10 a 35 °C. Um sensor junto à escala de cada eixo compensa a diferença de dilatação entre o ferro fundido, o alumínio e a fibra de carbono da estrutura.
Os dois braços medem a mesma peça no mesmo referencial, e o software checa a interferência entre eles. A Mitutoyo indica o braço duplo para carroceria em alta velocidade e o simples para peça avulsa; se preciso, o duplo se divide em duas máquinas.
O fole fotossensível do braço Y para a máquina na hora ao tocar a peça, um grampo ou qualquer objeto, e também com torção excessiva no cabeçote. Funciona igual com sonda de contato ou laser, o que conta dentro de uma carroceria cheia de fixadores.
Até 6 m de X, a base é fixa num ponto só: um apoio desliza em linha e o outro fica livre no plano, então base e fundação dilatam sem se deformar. O nivelamento é feito em só 2 pontos, onde o multiapoio pede ajuste periódico.
Por eixo, em CNC, com máximo de 866 mm/s e aceleração de 1176 mm/s². No Y e no Z, mancais de ar e acionamento por fricção reduzem a vibração, e o X não tem folga: é o que mantém estável o scanning contínuo.
Situações de medição em que a CARBstrato (CarbStrato) é a escolha certa.
A inspeção convencional depende de gabaritos de conferência e de fixação.
A medição automática na CARBstrato pode simplificar ou até eliminar esses gabaritos, segundo a Mitutoyo.
Subconjuntos de carroceria precisam ser medidos um a um, o dia inteiro.
A CARBstrato foi desenhada para operar 24 horas, com corpo coberto e compensação de temperatura.
Dentro da carroceria, o braço trabalha cercado de fixadores.
O fole fotossensível da CARBstrato para todos os eixos ao primeiro toque, com sonda de contato ou laser.
O concreto se deforma com o tempo e tira a máquina de nível.
O apoio em 3 pontos da CARBstrato mantém a exatidão apesar dessa deformação, com nivelamento em 2 pontos.
Superfícies de contorno complexo pedem muitos pontos para a análise 3D.
Com SurfaceMeasure e CAT1000S, a CARBstrato mostra o desvio em cores por tolerância e avalia a borda de chapas finas.
Sem a peça em mãos, não dá para ensinar o programa na máquina.
O CAT1000P cria o programa da CARBstrato a partir do CAD, sem a peça real.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Criar o programa no CAT1000P a partir do CAD, com ou sem a peça.
Com sondas de contato ou laser, trocadas automaticamente.
A temperatura de cada eixo é compensada de forma automática.
O fole do braço para a máquina ao tocar um obstáculo.
O que é a CARBstrato (CarbStrato)?
A máquina de medir por coordenadas CNC de braço horizontal da Mitutoyo para carrocerias e peças grandes, com braço simples ou duplo e curso X de até 8 m.
Qual o curso da CARBstrato (CarbStrato)?
No braço simples, X de 4000, 6000 ou 8000 mm; Y de 1400 mm (só em 4 m) ou 1600 mm; Z de 2000, 2400 ou 2600 mm, conforme o modelo.
Qual a exatidão da CARBstrato (CarbStrato)?
Com SP25M, a partir de (15+20L/1000) µm no braço simples, limite de 70 a 110 µm conforme o modelo; no braço duplo, a partir de (35+30L/1000) µm, limite de 90 a 130 µm. Vale em qualquer posição do volume.
Os dois braços da CARBstrato (CarbStrato) trabalham juntos?
Sim. Compartilham o sistema de coordenadas da peça, o software evita a colisão entre eles, e a máquina pode ser dividida em duas de braço simples.
A CARBstrato (CarbStrato) mede sem contato?
Sim. Ela troca automaticamente sondas de contato e sondas laser de linha SurfaceMeasure, opcionais.
Em que temperatura a CARBstrato (CarbStrato) mede?
A exatidão é garantida de 16 a 26 °C, com variação de até 1 K por hora; a operação vai de 10 a 35 °C.
A CARBstrato (CarbStrato) pode ser instalada em fosso?
Sim. Com o topo da base no nível do piso, o operador circula livre em volta da área de medição.
Posso mudar a CARBstrato (CarbStrato) de lugar?
Só com a Mitutoyo. O sistema de partida bloqueia a operação se a máquina sofrer vibração inesperada ou for deslocada.
