Micrômetro Externo 0-25mm 0,01mm Com Pontas Tipo Lâmina Fuso Não Rotativo 122-101-10 - Mitutoyo Loja Oficial | Produto Original

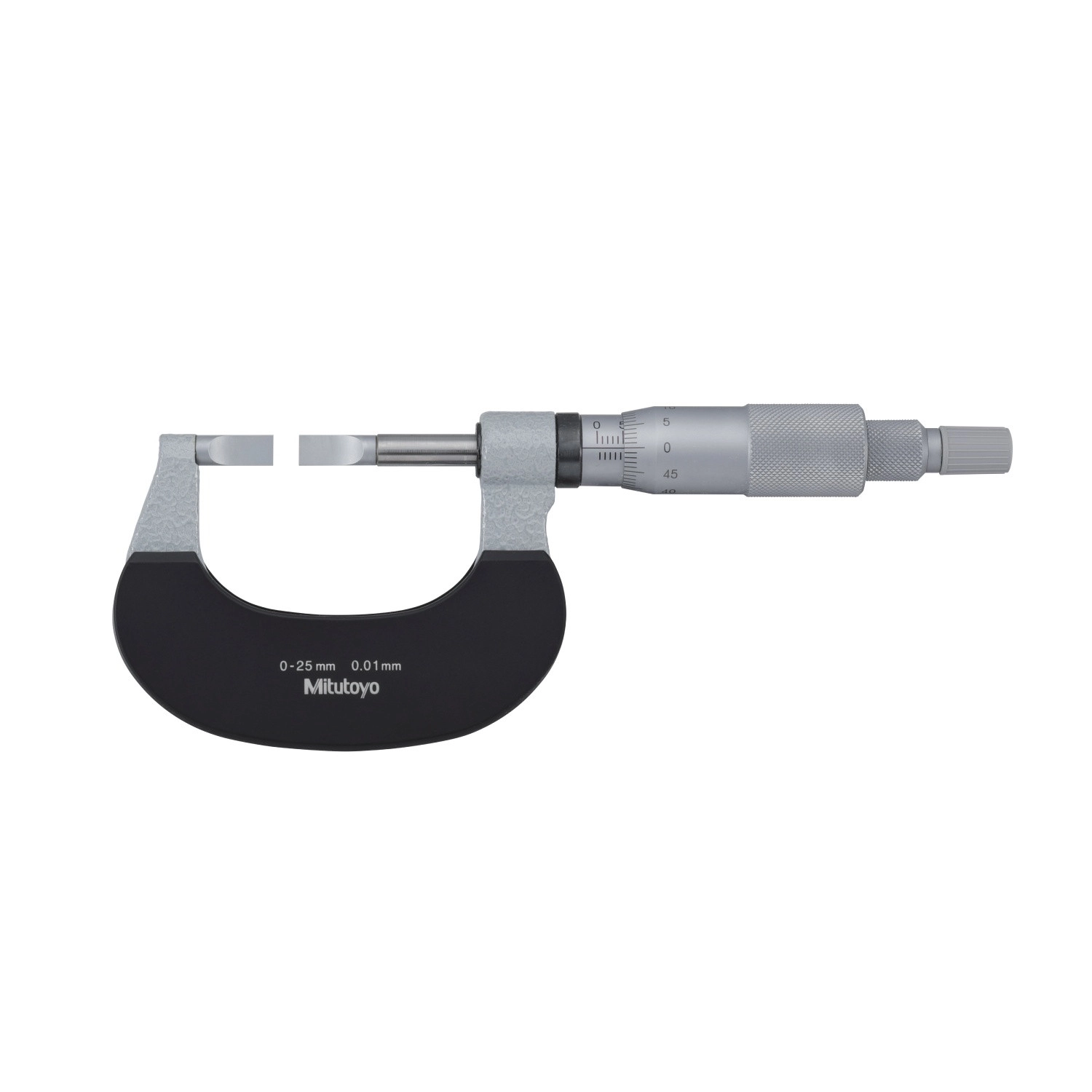

Micrômetro Externo 0-25mm 0,01mm Com Pontas Tipo Lâmina Fuso Não Rotativo 122-101-10

SKU: 122-101-10

  Melhor Oferta
de: R$2.722,89 15% Economize R$408,43
por: R$2.198,74 À vista no PIX com 5% OFF
ou R$2.314,46 em até 6x de R$385,74 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Estojo e chave
Compra Segura
100% protegida
Sobre o produto

Micrômetro analógico (leitura no tambor e bainha) para medir ranhuras, rasgos e gargantas estreitas com faces em lâmina, na faixa de 0 a 25 mm.

Tem graduação de 0,01 mm e erro máximo admissível de ±3 µm. A catraca (ratchet stop) aplica força de medição constante, garantindo leituras repetíveis mesmo entre operadores. Mede a partir de zero: a posição fechada define a origem, sem barra padrão.

Por ser mecânico, não depende de bateria nem de eletrônica, pronto para uso a qualquer momento. Acompanha estojo, chave e certificado de inspeção.

Resumo técnico
  • Faixa 0–25 mm · graduação 0,01 mm
  • Exatidão ±3 µm
  • Tipo Lâmina
  • Analógico · sem bateria · catraca (ratchet stop)

Destaques do produto

O que caracteriza o Micrômetro Externo Tipo Lâmina 122-101-10

Faixa de 0 a 25 mm

Graduação de 0,01 mm em toda a faixa.

Faces em lâmina fina

As faces em lâmina (fina) entram em ranhuras e gargantas estreitas onde faces largas não alcançam.

Versões com metal duro na série

Quem precisa de pontas de metal duro encontra na mesma série os modelos 122-161-10, 122-162-10, 122-141-10 e 122-142-10.

Força de medição constante

A catraca (ratchet stop) aplica força de medição constante, garantindo leituras repetíveis entre operadores.

Mecânico, sem bateria

Não depende de eletrônica nem de bateria: pronto para uso a qualquer momento, com baixa manutenção.

Exatidão ±3 µm

O erro máximo admissível do 122-101-10 é de ±3 µm na faixa de 0 a 25 mm, com graduação de 0,01 mm e fuso de passo 0,5 mm. Esse nível atende o controle dimensional de peças usinadas e vale para a medição com as faces em lâmina, de pontas finas, próprias para ranhuras e rebaixos.

Principais características

O que cada número do 122-101-10 significa na prática.

  • Lâmina fixa FUSO NÃO ROTATIVO

    O fuso do 122-101-10 avança sem girar, então a lâmina mantém a mesma orientação do começo ao fim do curso, alinhada com a ranhura.

  • 3 µm PARALELISMO

    Desvio máximo entre as duas lâminas na faixa de 0 a 25 mm.

  • 32 mm PROFUNDIDADE DO ARCO

    Distância do eixo do fuso até o fundo do arco no 122-101-10.

  • Chave 301336 ACESSÓRIOS

    Na faixa de 0 a 25 mm as lâminas fecham em zero, então o 122-101-10 dispensa barra padrão. A chave 301336 serve para ajustar o zero.

Quais problemas este produto resolve?

Situações do dia a dia que o micrômetro externo tipo lâmina 122-101-10 ajuda a resolver

Desafio Medir ranhuras, rasgos e gargantas estreitas com faces em lâmina

Ranhuras, rasgos e gargantas estreitas não aceitam as faces largas de um micrômetro comum, e a medida acaba estimada por um método indireto.

Solução

As faces em lâmina fina do 122-101-10 entram na ranhura e medem direto na faixa de 0 a 25 mm, com graduação de 0,01 mm, em um instrumento mecânico, confiável e de baixa manutenção.

Desafio Padronizar a força de contato

Fechar o micrômetro com força irregular gera variação de um operador para outro, e a mesma ranhura passa a ter uma leitura diferente a cada turno.

Solução

A catraca (ratchet stop) do 122-101-10 aplica sempre a mesma força de medição, entre 3 e 8 N, e melhora a repetibilidade das leituras entre operadores e turnos.

Desafio Ter um instrumento pronto a qualquer hora

Instrumentos digitais dependem de bateria e podem estar descarregados no momento do uso, o que para a inspeção até alguém achar uma bateria nova.

Solução

Por ser mecânico, o 122-101-10 está sempre pronto: não tem bateria para trocar ou carregar nem eletrônica para falhar, e a leitura é feita direto no tambor, com graduação de 0,01 mm.

Desafio Zerar rápido e começar a medir

Ajustar a origem a cada uso atrasa a inspeção, principalmente quando o instrumento passa de mão em mão ao longo do turno.

Solução

Na faixa de 0 a 25 mm, as faces em lâmina do 122-101-10 fecham em zero e definem a origem direto, sem barra padrão nem bloco de referência: basta fechar o fuso com a catraca e conferir o zero.

Informações Técnicas

Especificações, detalhes, variações e itens inclusos.

Especificações

  • Serie: 122
  • Modelo: Lâmina
  • Força de medição: 3 - 8 N
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-25mm
  • Resolução (mm): 0,01mm
  • Exatidão (mm): ±0,003mm
  • Exatidão: ±3µm
  • Tecnologia: Analógico
  • Notas / Obs.: Modelo com pontas finas próprio para medição de ranhuras e rebaixos.
  • Passo do Fuso: 0,5mm

Detalhes técnicos

Tipo
Micrômetro analógico (leitura no tambor)
Faixa de medição
0 a 25 mm
Graduação
0,01 mm
Erro máximo admissível (EMP)
±3 µm
Mecanismo de força
Catraca (ratchet stop) de força constante
Alimentação
Não requer (mecânico, sem bateria)

Variações da série

Micrômetro Externo Tipo Lâmina, Série 122

Código Faixa de medição Exatidão (EMP)
122-101-10 (este) 0–25 mm ±3 µm
122-102-10 25–50 mm ±3 µm
122-103-10 50–75 mm ±3 µm
122-104-10 75–100 mm ±4 µm

Itens inclusos

  • Micrômetro Externo Tipo Lâmina 0 a 25 mm (122-101-10)
  • Estojo
  • Chave (spanner)
  • Certificado de inspeção

Vídeo

Perguntas e Respostas

Para que serve o micrômetro externo tipo lâmina 122-101-10?

O 122-101-10 é um micrômetro analógico de 0 a 25 mm. As faces em lâmina (fina) entram em ranhuras e gargantas estreitas onde faces largas não alcançam.

Qual a graduação e a exatidão do micrômetro 122-101-10?

O 122-101-10 tem graduação de 0,01 mm e erro máximo admissível de ±3 µm na faixa de 0 a 25 mm.

O micrômetro 122-101-10 precisa de bateria?

Não. O 122-101-10 é um micrômetro analógico (mecânico): não usa bateria nem eletrônica, o que reduz a manutenção e o deixa sempre pronto para uso.

Como manter a exatidão do micrômetro 122-101-10?

Guarde o 122-101-10 limpo e seco no estojo, evite quedas e faça a recalibração periódica conforme o seu sistema de gestão da qualidade. Ele acompanha certificado de inspeção de fábrica.

O que acompanha o 122-101-10?

O 122-101-10 vem com estojo, chave (spanner) e certificado de inspeção.

O fuso do 122-101-10 gira?

Não. O fuso do 122-101-10 avança sem girar, então a lâmina mantém a mesma orientação do começo ao fim do curso, alinhada com a ranhura.

Certificações e Tecnologias

O 122-101-10 reúne a qualidade Mitutoyo em micrômetros analógicos.

Mitutoyo Quality
Mitutoyo Quality

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.
