Micrometro Externo Analógico Com Batentes Ajustáveis 1600-1800mm/0,01mm – 105-421

SKU: 105-421

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
2 colares de extensão, 4 padrões de ajuste e chave 200154
Compra Segura
100% protegida
Sobre o produto

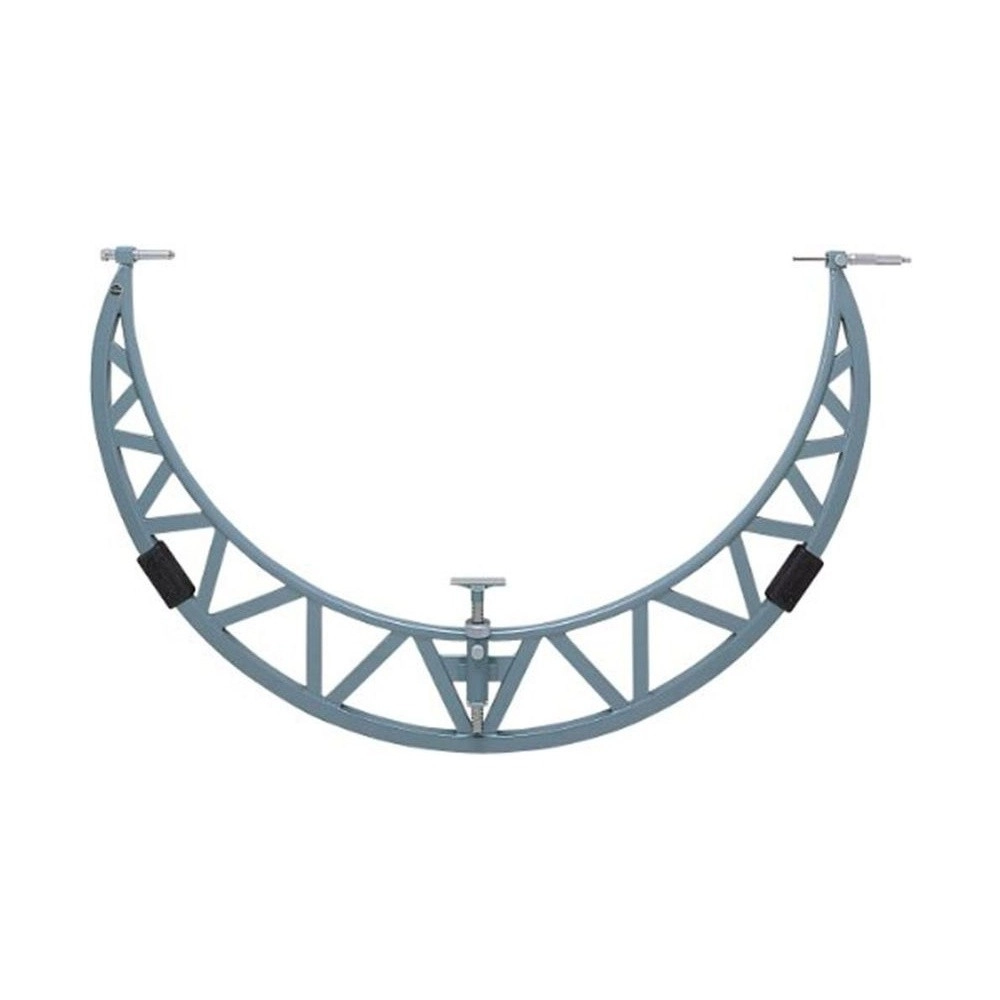

Mede de 1600 a 1800 mm, com graduação de 0,01 mm. É feito para peças muito grandes: o arco combina tubos quadrados e redondos, o que o deixa leve e rígido, e a faixa ampla vem dos colares de extensão do batente.

O fuso tem curso de 50 mm. Para cobrir os 200 mm da faixa, o micrômetro traz 2 colares (de 50 e de 100 mm) e 4 padrões de ajuste, um a cada 50 mm. O erro de avanço do fuso é de 6 µm, a planeza das faces, de 1,3 µm, e o paralelismo, de 20 µm.

As faces são de metal duro, a catraca dá força de medição constante e o apoio para a peça ajuda a posicionar a medição. É analógico, sem saída de dados, e acompanha a chave 200154.

Resumo técnico
  • 1600–1800 mm · graduação 0,01 mm
  • 2 colares (50 e 100 mm) · 4 padrões de ajuste
  • Paralelismo 20 µm · planeza 1,3 µm
  • Arco de tubos, leve e rígido · metal duro

Destaques do produto

O que distingue o 105-421 entre os micrômetros externos.

Faixa de 1600 a 1800 mm

Para peças muito grandes.

Colares de extensão

50 e 100 mm no batente.

Arco de tubos

Leve e rígido.

4 padrões de ajuste

Um a cada 50 mm da faixa.

Apoio da peça

Ajuda a posicionar a medição.

Faces de metal duro

Com catraca de força constante.

Principais características

O que cada dado do 105-421 significa na prática.

  • 1600–1800 mm Faixa

    200 mm de faixa: é o quarto dos cinco modelos de 200 mm da série 105, que vão de 1000 a 2000 mm. Os mesmos 1600 a 1800 mm também são cobertos por dois modelos de 100 mm, o 105-414 e o 105-415 (catálogo 2024, pág. 02-26).

  • 0,01 mm Graduação

    Leitura analógica, com graduação de 0,01 mm, a mesma de todos os modelos métricos da série 105. Os de polegada, de 105-428 a 105-437, leem 0,001 in (catálogo 2024, pág. 02-26).

  • 50 mm Curso do fuso

    50 mm de curso, um quarto dos 200 mm da faixa. A diferença vem dos colares de extensão do batente; nos modelos de 100 mm da série, basta um colar, de 50 mm, com 2 padrões de ajuste (catálogo 2024, pág. 02-26).

  • 20 µm Paralelismo

    20 µm entre as faces, com planeza de 1,3 µm. Nos modelos de 200 mm da série 105, o paralelismo cresce com o tamanho: vai de 14 µm no 105-418, de 1000 a 1200 mm, a 22 µm no 105-422, de 1800 a 2000 mm (catálogo 2024, pág. 02-26).

  • 6 µm Erro de avanço

    6 µm de erro de avanço do fuso, o mesmo nos 15 modelos métricos da série 105, de 1000 a 2000 mm, com 1 ou 2 colares. Nos modelos em polegada, o valor é 0,0003 in (catálogo 2024, pág. 02-26).

Quais problemas este produto resolve?

Situações de medição em que o 105-421 é a escolha certa.

Desafio Diâmetro externo de peça de quase 2 metros

Micrômetros comuns não chegam a essa medida.

Solução

O 105-421 mede de 1600 a 1800 mm com os colares de extensão do batente.

Desafio Peso do instrumento em faixa grande

Um arco maciço desse tamanho seria difícil de manusear.

Solução

O arco do 105-421, de tubos quadrados e redondos, é leve e rígido.

Desafio Cobrir toda a faixa com um só micrômetro

O fuso percorre só 50 mm.

Solução

Os 2 colares e os 4 padrões de ajuste do 105-421 cobrem os 200 mm da faixa, a cada 50 mm.

Desafio Repetir a força de medição

Em peça grande, a força aplicada varia de uma medição para outra.

Solução

A catraca do 105-421 mantém a força de medição constante.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 105
  • Modelo: Com colares de extensão
  • Força de medição: 5 - 10 N
  • Marca: Mitutoyo
  • Capacidade: 1600 - 1800mm
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 1600-1800mm
  • Resolução (mm): 0,01mm
  • Resolução / Graduação : 0,01mm
  • Tecnologia: Analógico
  • Notas / Obs.: Colares de extensão do batente: 2 (50 e 100 mm) e 4 padrões de ajuste, a cada 50 mm. Arco de tubos quadrados e redondos, leve e rígido. Curso do fuso de 50 mm, erro de avanço de 6 µm. Faces de metal duro, catraca e apoio para a peça.
  • Faces de Metal Duro: Sim
  • Planeza das Faces: 1,3µm
  • Paralelismo: 20µm

Detalhes técnicos

Construção do arco
Tubos quadrados e redondos combinados
Curso do fuso
50 mm
Colares de extensão
2 (50 mm e 100 mm)
Padrões de ajuste
4, a cada 50 mm
Erro de avanço do fuso
6 µm
Mecanismo de força
Constante, por catraca
Apoio
Apoio para a peça
Acessório padrão
Chave 200154

Funções

Como o 105-421 trabalha
Colares de extensão

Os colares de 50 e de 100 mm alongam o batente e levam o curso de 50 mm do fuso a cada trecho da faixa.

Padrões de ajuste

Quatro padrões, a cada 50 mm, servem de referência para acertar o micrômetro em cada trecho.

Catraca

Mantém a força de medição constante.

Apoio da peça

O apoio no arco ajuda a posicionar o micrômetro sobre a peça.

Variações da série

Micrômetros da série 105 disponíveis na loja

Código Faixa Graduação Paralelismo
105-421 (este) 1600–1800 mm 0,01 mm 20 µm

Itens inclusos

  • Micrômetro externo 105-421
  • 2 colares de extensão (50 e 100 mm)
  • 4 padrões de ajuste
  • Chave 200154

Perguntas e Respostas

Qual a faixa do 105-421?

De 1600 a 1800 mm, com graduação de 0,01 mm.

Como o 105-421 cobre 200 mm com um fuso de 50 mm?

Com os colares de extensão do batente: 2 colares, de 50 e de 100 mm, e 4 padrões de ajuste, um a cada 50 mm da faixa.

Qual a exatidão do 105-421?

O catálogo informa erro de avanço do fuso de 6 µm, planeza de 1,3 µm e paralelismo de 20 µm entre as faces.

O que vem com o 105-421?

O micrômetro, 2 colares de extensão (50 e 100 mm), 4 padrões de ajuste e a chave 200154.

O 105-421 é digital?

Não. É analógico, com graduação de 0,01 mm, e não tem saída de dados.

Além do 105-421, há outras faixas na série 105?

Sim. No catálogo, a série vai de 1000 a 2000 mm, em modelos de 100 e de 200 mm de faixa; na loja está disponível o 105-421.
