MiSTAR 555

Máquina de medir por coordenadas 3D

Máquina de Medição por Coordenadas resistente a ambientes agressivos, desenvolvida para inspeção fora da sala de medição

Alcança uma precisão garantida na faixa de temperatura de 10 a 40 °C graças a combinação de tecnologias como uma estrutura simétrica, material uniforme e compensação de temperatura.

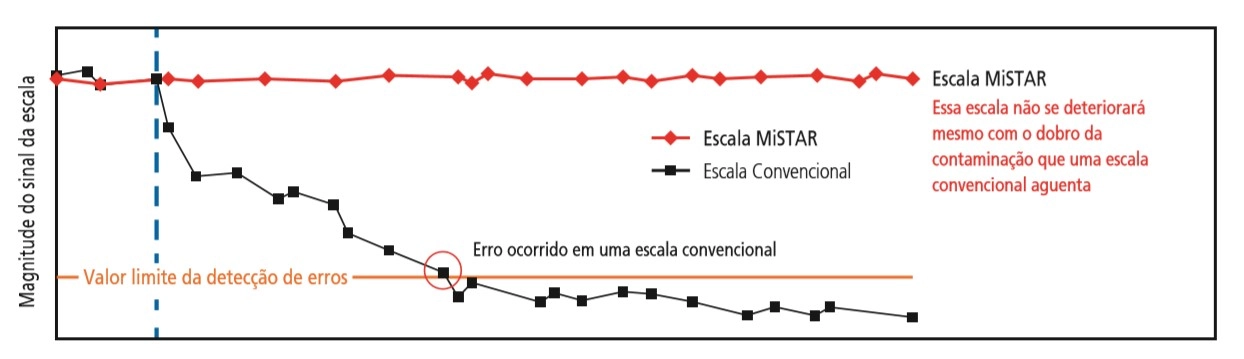

Possui uma resistência à contaminação duas vezes maior que a máquina convencional da Mitutoyo graças a nova Escala Absolute* desenvolvida para trabalhar em um ambiente de linha de produção
Uma escala que fornece um valor absoluto para cada ponto de medição. Isso elimina a necessidade de fazer o Home Position ao ligar a máquina

Ocupa um espaço 70% menor que uma máquina convencional, devido a sua estrutura Cantilever e o computador e controlador estarem alocados sob o granito da máquina.

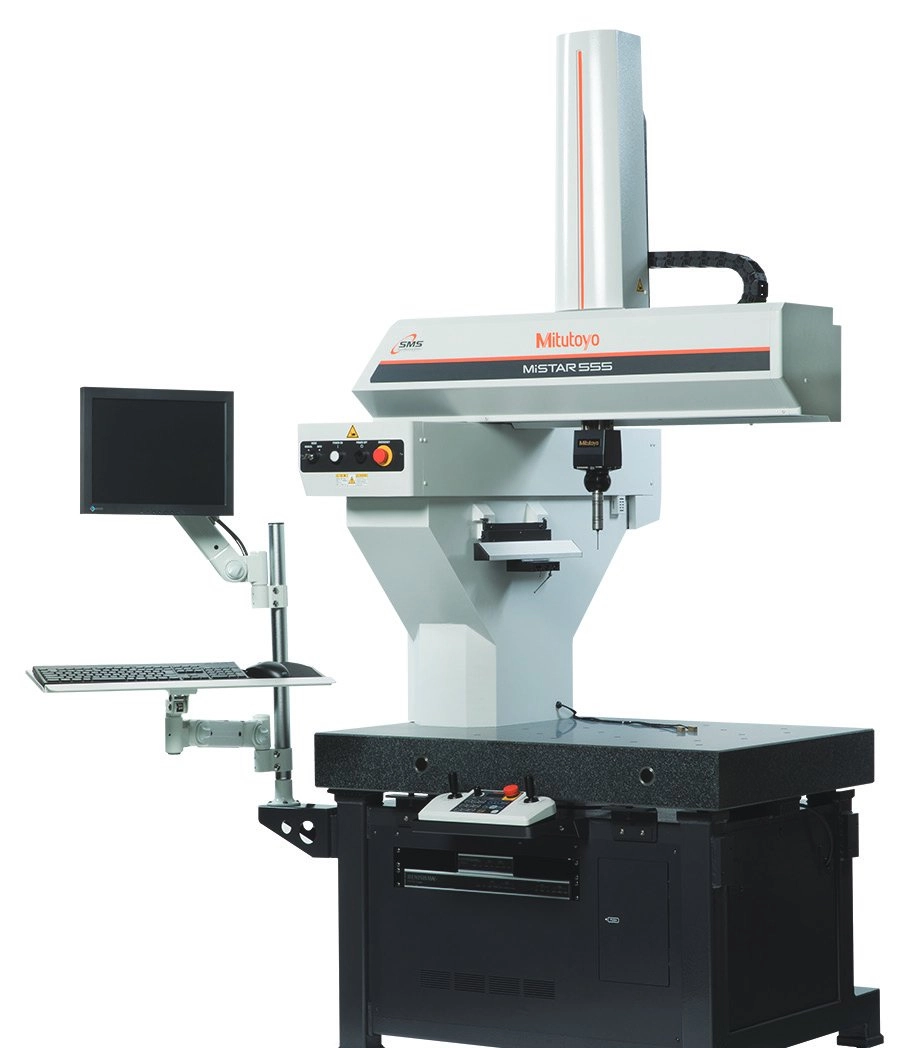

Design de fácil utilização para reduzir o trabalho do operador

Com o designer Cantilever fornece uma estrutura aberta de três lados facilitando a tarefa de colocar e tirar peças da máquina

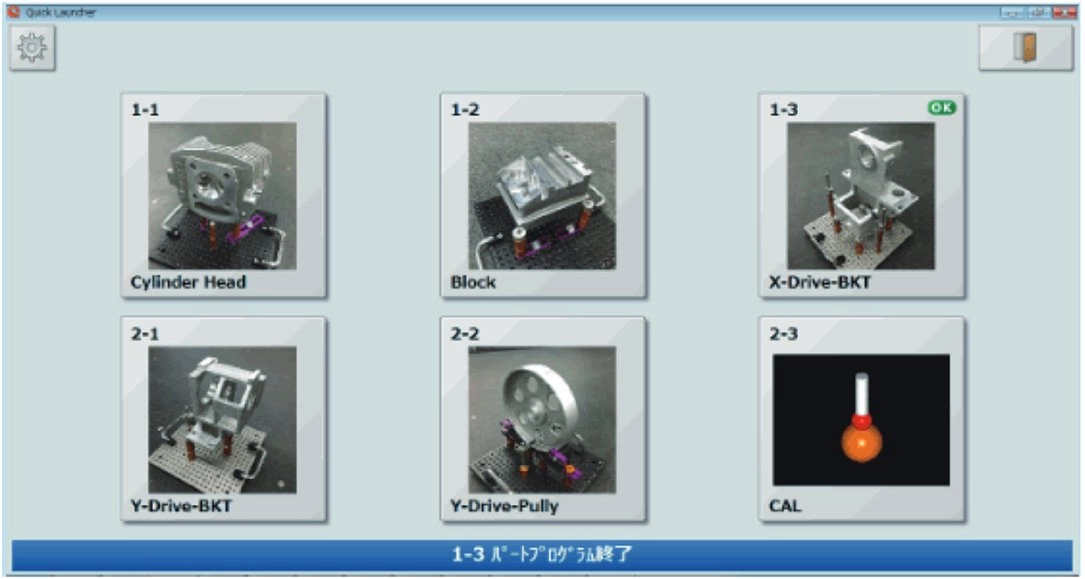

Equipada com o Quick Launcher (Acessório Padrão), que permite uma operação simples e intuitiva.

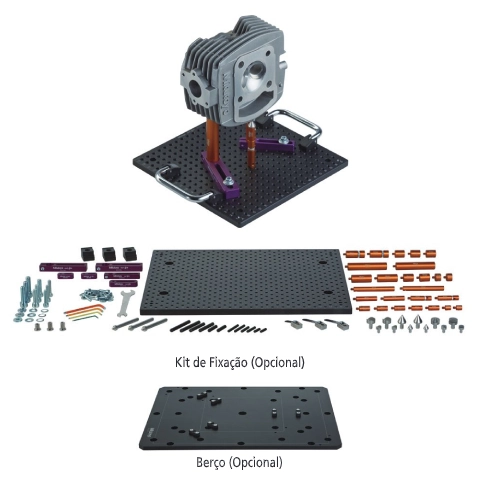

O uso do Kit de Fixação e do Berço permite a medição rápida de peças similares.
Nota: Kit de fixação e berço são acessórios opcionais.

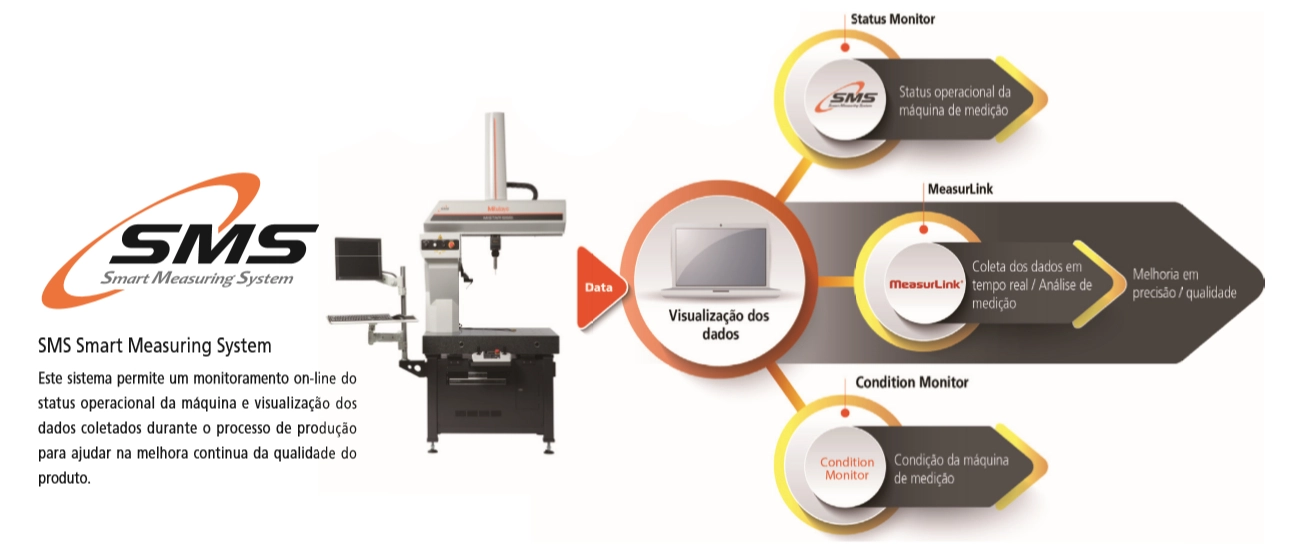

Medição na Smart Factory - Visão em tempo real do processo

A MiSTAR é uma solução de medição ideal para a Smart Factory. Pois permite o monitoramento em tempo real do Status de Operação da máquina e do seu ciclo de manutenção.
MiSTAR 555 é compatível com as três aplicações a seguir, que consolidam o gerenciamento de informações no processo de produção através de uma rede
Status Monitor: Permite monitorar remotamente o status operacional da máquina
Condition Monitor: Permite monitorar remotamente a condição de indicadores de performance da máquina, tais como temperatura, horas de trabalho e erros ocorridos.
Measurlink:Através da análise em tempo real da Qualidade, ajuda a diminuir a variabilidade das peças com defeito, melhorando a qualidade
Opcional

Especificações

Mistar 555
Range Medição X 570 mm
Y 500 mm
Z 500 mm
Máx. Erro de Medição de Comprimento Admissível (ISO 10360-2: 2009) (2.2+3L/1000) µm L: Comprimento medido (unidade: mm)
Velocidade de movimentação 5 - 350 mm/s (velocidade composta máxima 606 mm/s) no Modo CNC
Aceleração 1556 mm/s² (aceleração composta máxima 2695 mm/s²)
Mesa de Medição Altura do vão Livre (máx. altura Z) 660 mm
Massa máx. sob a mesa 120 kg
Range de temperatura com uma precisão garantida 10 °C - 40 °C
Massa total (incluindo controlador e base) 655 kg
*2 A especificação muda de acordo com a configuração e o ambiente.

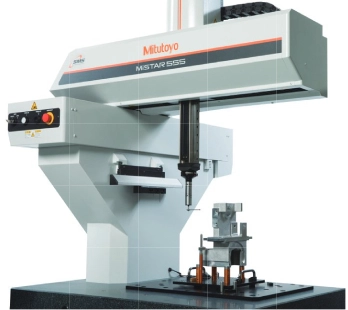

Equipada com o Cabeçote PH6M

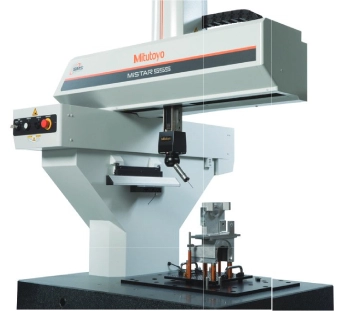

Equipada com o Cabeçote PH10MQ

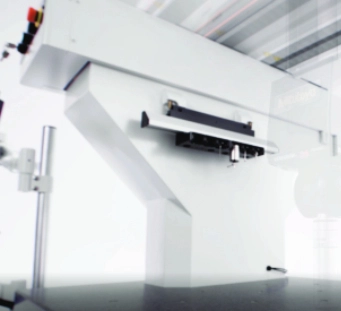

40% mais veloz | 606mm/s

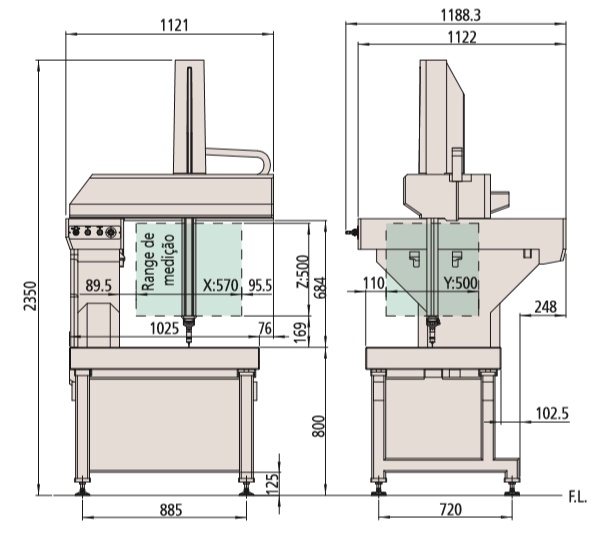

Dimensões

Design Compacto
