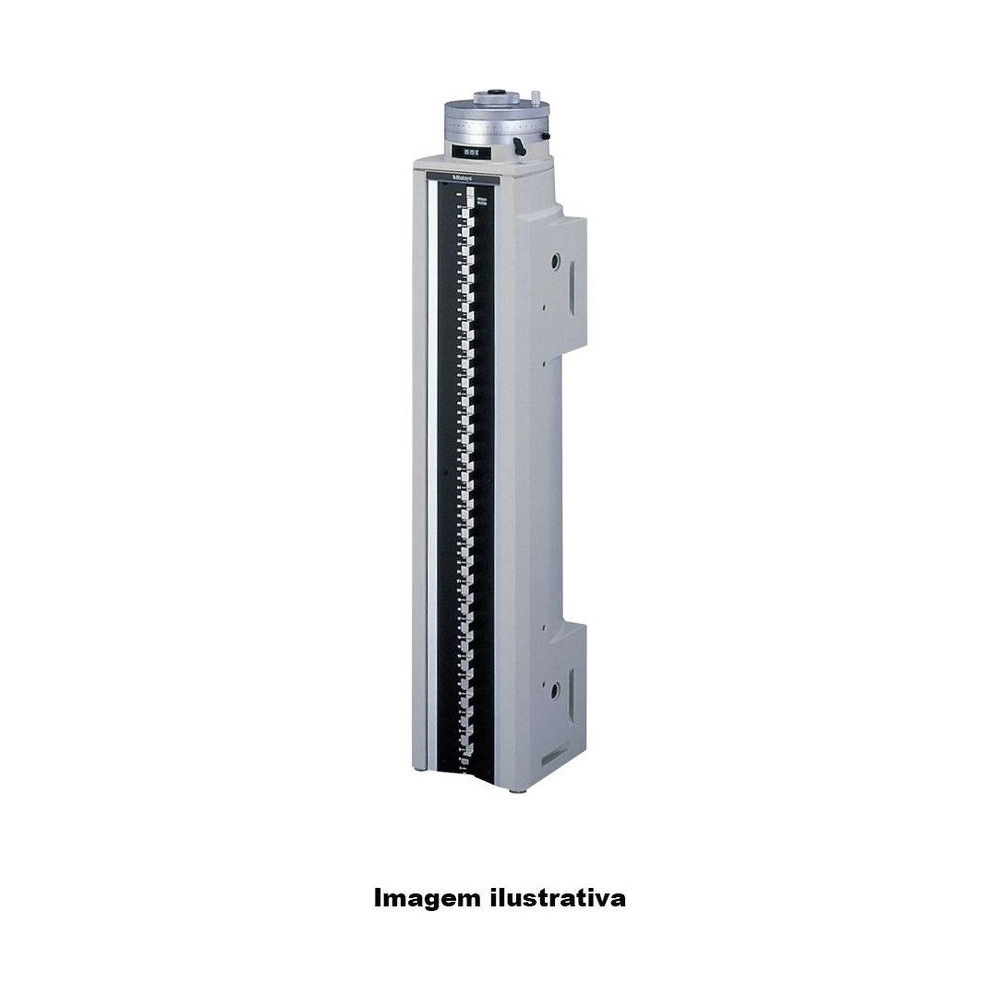

Modelo da série 515 que trabalha na posição vertical e na horizontal. Deitado, verifica a exatidão do deslocamento de mesas de máquinas operatrizes, entre outras aplicações. Este é o modelo de 610 mm, com 42 kg.
A coluna usa blocos de 10 mm em fileira simples e um micrômetro de 20 mm, com o mesmo contador mecânico do 515-322 e graduação de 0,001 mm. A exatidão entre blocos é de ±1,5 µm até 310 mm e de ±2,5 µm até 610 mm.
Até 610 mm, o paralelismo dos blocos é de 1,5 µm, e o erro de avanço de ±1,2 µm. Vem em caixa de madeira, com certificado de inspeção.
O que distingue o 515-520 entre os padrões de altura da série 515.
Em pé ou deitado, com a mesma coluna.
Verifica a exatidão do deslocamento.
Capacidade deste modelo.
Fileira simples, passo de 10 mm.
Mesma aparência e especificação.
E erro de retorno de 1,2 µm.
O que cada número do 515-520 significa na prática.
Blocos de 10 mm em fileira simples, metade do espaçamento de 20 mm do Height Master e dos digitais (págs. E-27 e E-29). O 515-523, da mesma linha, vai a 1010 mm.
±1,5 µm até 310 mm e ±2,5 µm de 310 a 610 mm, em relação à superfície de instalação. O contador mecânico tem a aparência e a especificação do Height Master 515-322 (pág. E-28).
Em toda a altura de 610 mm; o 515-523 mantém 1,5 µm até 610 mm e passa a 2 µm até 1010 mm (pág. E-29).
Com erro de retorno de 1,2 µm; o 515-523, de 1010 mm, tem ±1,5 µm. O micrômetro tem 20 mm de curso e avança 0,5 mm por volta (pág. E-29).
Em caixa de madeira de série. A base de suporte 900574, que estabiliza o padrão na vertical, é opcional aqui e vem de série no 515-523; o kit auxiliar para comparador interno é o 515-110 (págs. E-28 e E-29).
Situações de calibração em que o 515-520 é a escolha certa.
O erro de deslocamento da mesa passa direto para a peça usinada.
Deitado, o 515-520 serve de referência para a mesa da máquina operatriz.
Ter um padrão vertical e outro horizontal ocupa espaço e verba.
O 515-520 trabalha nas duas orientações.
Padrões curtos não cobrem traçadores de curso longo.
O 515-520 vai até 610 mm.
Blocos espaçados demais deixam alturas sem referência direta.
Os blocos de 10 mm em fileira simples dão um passo de 10 mm.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
A altura sai da escala, do contador e do tambor: por exemplo, 280 + 5,67 + 0,000 = 285,670 mm.
Desloca a coluna de blocos em 20 mm, a 0,5 mm por volta.
Trabalha em pé ou deitado, com a mesma coluna de blocos.
O 515-520 pode ser usado deitado?
Pode. O Padrão de Altura Universal foi feito para as posições vertical e horizontal, por exemplo para verificar o deslocamento da mesa de máquinas operatrizes.
Qual a exatidão do 515-520?
Exatidão entre blocos de ±1,5 µm em H ≤ 310 mm, ±2,5 µm em 310 < H ≤ 610 mm; paralelismo de 1,5 µm em H ≤ 610 mm; erro de avanço de ±1,2 µm.
O 515-520 é digital?
Não. Tem contador mecânico integrado, com a mesma aparência e especificação do 515-322, e graduação de 0,001 mm.
Quanto pesa o 515-520?
42 kg.
Qual a diferença entre o 515-520 e o 515-523?
A capacidade: 610 mm no 515-520 e 1010 mm no 515-523, que também traz a base de suporte 900574 e tem erro de avanço de ±1,5 µm, contra ±1,2 µm.
