Padrão de Calibração para Paquímetros e Traçadores de Altura 0-300mm – 515-555

SKU: 515-555

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Certificado de inspeção de fábrica
Compra Segura
100% protegida
Sobre o produto

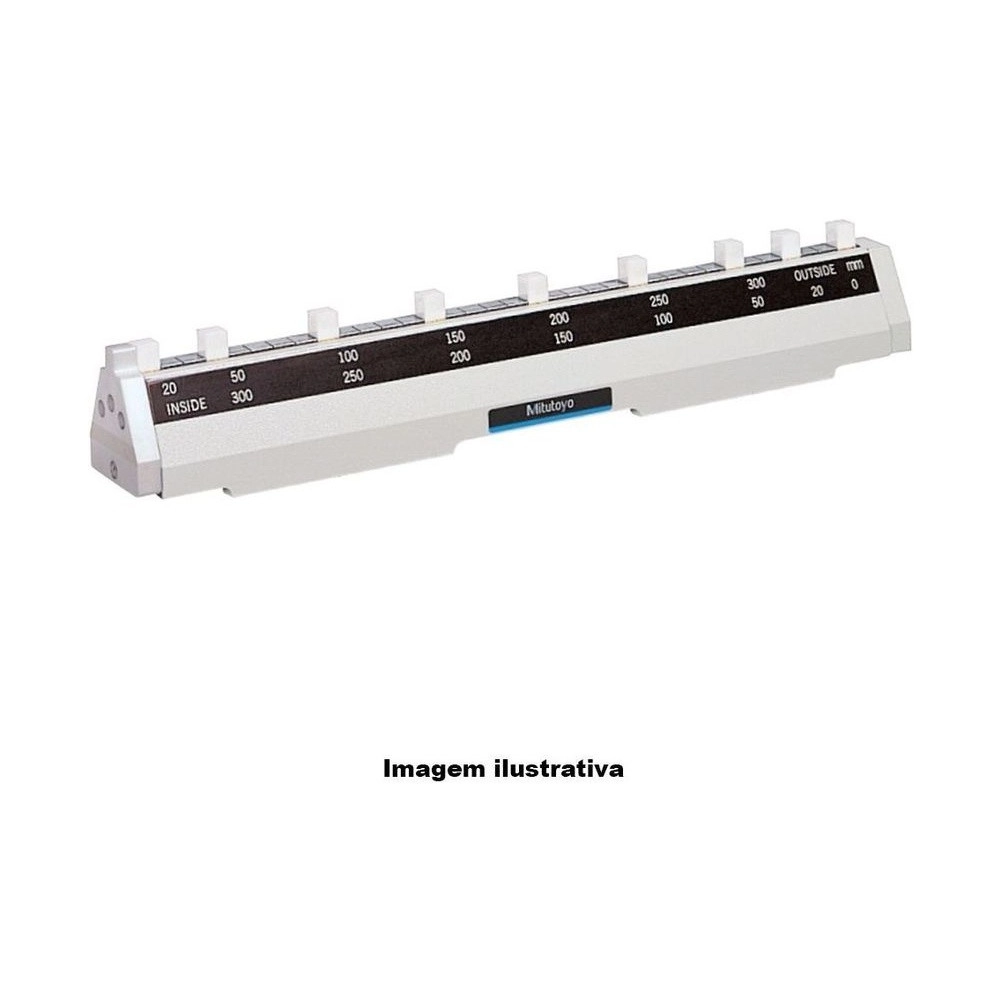

Modelo CERA Caliper Checker da série 515 que verifica paquímetros e traçadores de altura de 0 a 300 mm, com exatidão do passo dos blocos de ±5,0 µm e paralelismo de 2,0 µm.

Foi feito para inspecionar paquímetros, na medição externa e na interna, e também fica em pé, perpendicular à superfície, para verificar traçadores de altura. Para paquímetro externo e traçador a referência é o plano da ponta de baixo; para paquímetro interno, o plano de referência interno.

As posições de medição do desenho do catálogo são 20, 50, 100, 150, 200, 250 e 300 mm. O corpo tem 374,5 mm de comprimento e 4 kg.

Resumo técnico
  • Faixa 0 - 300 mm · posições de 20 a 300 mm
  • Passo dos blocos ±5,0 µm · faixa única
  • Paralelismo 2,0 µm · entre as faces
  • 4 kg · 374,5 × 50 × 63 mm

Destaques do produto

O que distingue o 515-555 dentro da série 515.

Faixa de 0 a 300 mm

Sete posições, de 20 a 300 mm, para paquímetro e traçador de até 300 mm.

Passo de ±5,0 µm

Exatidão de cada bloco em toda a faixa, do plano de referência da ponta de baixo.

Paralelismo de 2,0 µm

Entre as faces de cada bloco, de 20 a 300 mm.

Externo e interno

Faces para fechar os bicos sobre o bloco e para abrir os bicos entre elas.

Em pé para traçador

Perpendicular ao desempeno, vira escada de cotas para o traçador de altura.

Estojo 602162

Estojo de madeira opcional, o mesmo do modelo de 12 polegadas.

Principais características

O que cada número do 515-555 significa na prática.

  • 0 - 300 mm Faixa

    Posições de 20, 50, 100, 150, 200, 250 e 300 mm, externas e internas, num corpo de 374,5 mm: cobre o paquímetro de 300 mm inteiro e o traçador de altura até essa cota, sem montar blocos avulsos (catálogo 2024, pág. 05-16).

  • ±5,0 µm Exatidão do passo

    Cada bloco está a ±5,0 µm da cota nominal, medido do plano de referência da ponta de baixo (paquímetro externo e traçador) ou do plano interno (paquímetro interno): é o erro que o padrão soma à verificação; o que passar disso é do instrumento (pág. 05-16).

  • 2,0 µm Paralelismo

    As faces de cada bloco são paralelas dentro de 2,0 µm em toda a faixa de 20 a 300 mm: o bico do paquímetro pode encostar em pontos diferentes da face sem que a leitura mude por causa do padrão (pág. 05-16).

  • Mesmas cotas Externo e interno

    Faces externas para fechar os bicos sobre o bloco e faces internas para abrir os bicos entre elas, nas mesmas cotas: um só padrão verifica as duas medições do paquímetro, sem anel ou bloco à parte para a interna (pág. 05-16, desenho).

  • Perpendicular ao desempeno Em pé para traçador

    Fica perpendicular ao desempeno para verificar traçador de altura, com a mesma referência da ponta de baixo do paquímetro externo; deitado, o catálogo pede cuidado, porque a face de baixo e a face de medição não são exatamente perpendiculares (pág. 05-16).

  • 374,5 mm, 4 kg Corpo e massa

    Seção de 50 × 63 mm e 4 kg, o mais leve dos métricos: cabe na bancada e no estojo de madeira opcional 602162, o mesmo do modelo de 12 in; sai com certificado de inspeção de fábrica (pág. 05-16).

Quais problemas este produto resolve?

Situações de calibração em que o 515-555 é a escolha certa.

Desafio Verificar paquímetro sem jogo de blocos padrão

Montar a verificação com blocos avulsos leva tempo e exige cuidado com cada bloco.

Solução

O 515-555 reúne as posições de 20 a 300 mm num corpo só.

Desafio Checar bico externo e interno separadamente

O paquímetro precisa ser verificado nas duas medições, e cada uma pede uma referência.

Solução

O 515-555 tem as faces para medição externa e para medição interna.

Desafio Verificar traçador de altura

O traçador precisa de referência na vertical, sobre o desempeno.

Solução

O 515-555 fica em pé, perpendicular à superfície, com posições até 300 mm.

Desafio Guardar o padrão sem proteção

Padrão guardado solto na bancada fica exposto a batidas.

Solução

Para o 515-555, o catálogo oferece o estojo de madeira opcional 602162.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 515
  • Modelo: para Paquímetros e Traçadores de Altura
  • Capacidade: 0 - 300mm
  • Exatidão do passo entre os blocos/20 - 300mm: ±5,0μm
  • Paralelismo do passo entre os blocos/20 - 300mm: 2,0μm
  • Paralelismo: 2µm

Detalhes técnicos

Massa
4 kg
Comprimento
374,5 mm
Seção
50 × 63 mm
Referência (externo e traçador)
Plano de referência da ponta de baixo
Referência (interno)
Plano de referência interno
Estojo de madeira (opcional)
602162

Variações da série

Padrões CERA Caliper Checker da série 515 disponíveis na loja

Código Faixa Exatidão do passo Paralelismo
515-555 (este) 0 - 300 mm ±5,0 µm 2,0 µm
515-556-2 0 - 600 mm ±5,0 µm (20-300) / ±7,0 µm (350-600) 2,0 µm / 4,0 µm
515-565 0 - 12" ±0,0002" 0,00008"

Itens inclusos

  • Padrão de Calibração CERA Caliper Checker 515-555
  • Caixa de papelão
  • Certificado de inspeção de fábrica

Vídeo

Perguntas e Respostas

Quais posições o 515-555 tem?

20, 50, 100, 150, 200, 250 e 300 mm, segundo o desenho do catálogo.

O 515-555 vem com estojo?

O estojo de madeira é opcional: código 602162, para os modelos de 300 mm e de 12".

Qual a diferença entre o 515-555 e o 515-556-2?

A faixa: o 515-556-2 vai até 600 mm, com ±7,0 µm de passo e 4,0 µm de paralelismo no trecho de 350 a 600 mm.

Posso usar o padrão 515-555 deitado?

Pode, com cuidado: o catálogo avisa que a face de baixo e a face de medição não são exatamente perpendiculares entre si.

Qual a referência da exatidão dos blocos do 515-555?

Para paquímetro externo e traçador de altura, o plano de referência da ponta de baixo; para paquímetro interno, o plano de referência interno.
