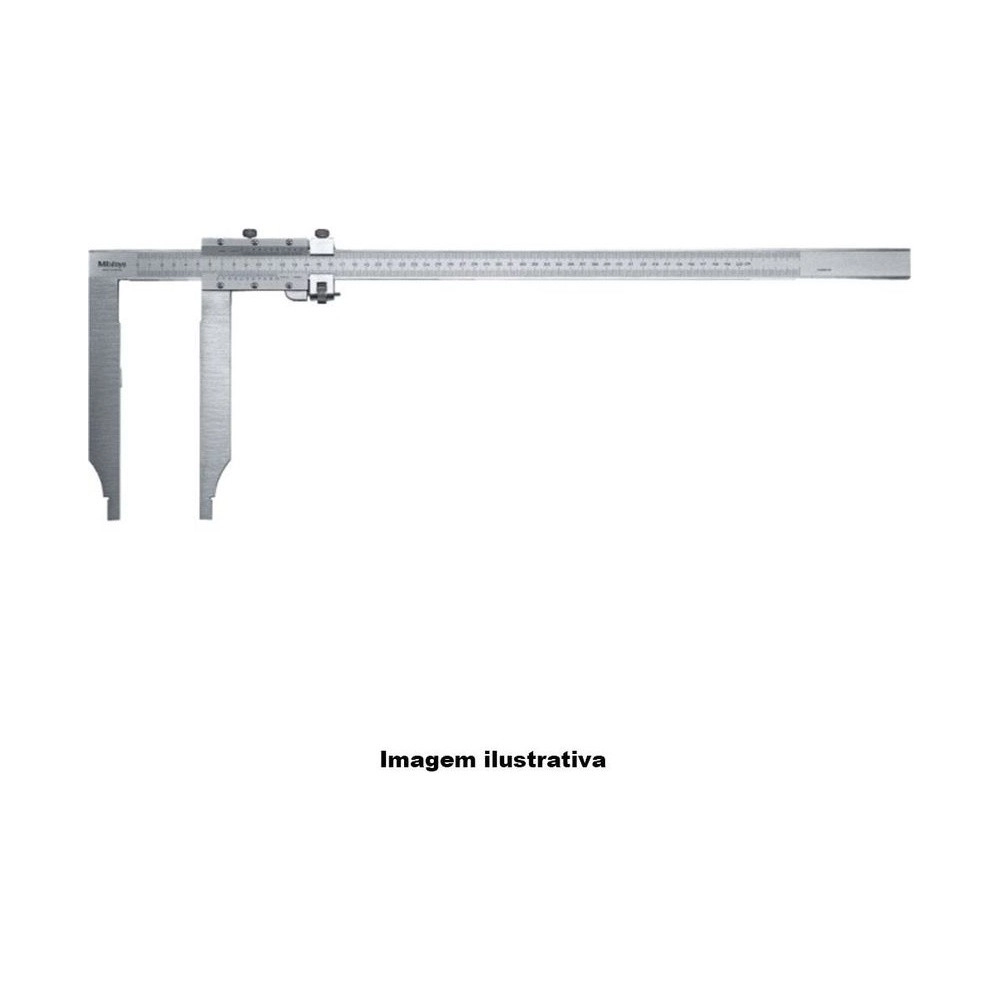

Paquímetro Mitutoyo de Bico Longo 750 mm – 534-107 – Analógico - Loja Oficial | Produto Original Paquímetro Mitutoyo de Bico Longo 750 mm – 534-107 – Analógico - Loja Oficial | Produto Original
Vídeo
Paquímetro Mitutoyo de Bico Longo 750 mm – 534-107 – Analógico - Loja Oficial | Produto Original

Paquímetro Mitutoyo de Bico Longo 750 mm – 534-107 – Analógico

SKU: 534-107

  Melhor Oferta
de: R$10.378,74 15% Economize R$1.556,81
por: R$8.380,83 À vista no PIX com 5% OFF
ou R$8.821,93 em até 6x de R$1.470,32 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Estojo e manual
Compra Segura
100% protegida
Sobre o produto

Vernier de bico longo de alta resolução da Série 534: lê até 0,02 mm no nônio, para medições de característica interna e externa que pedem leitura mais fina em peças de grande porte (0-750 mm / 0-30").

Os bicos longos alcançam características internas e externas de difícil acesso: diâmetros recuados, regiões atrás de flanges e rasgos profundos, que os bicos padrão não atingem. Na medição interna, o catálogo Mitutoyo indica somar 20 mm ao valor lido (0,787" na escala em polegadas).

Instrumento 100% mecânico: sem bateria nem eletrônica, robusto para o chão de fábrica. Escala dupla em milímetros e polegadas. Exatidão de ±0,08 mm / ±0,003".

Resumo técnico
  • Bicos longos: acesso a características internas difíceis
  • Vernier (nônio): sem bateria, robusto
  • Escala dupla mm/polegada; interna +20 mm
  • Faixa 300 a 1000 mm · resolução 0,05 / 0,02 mm

Destaques do produto

Os principais recursos do paquímetro analógico 534-107

Bicos longos

Permitem a medição de peças com características internas de difícil acesso.

Escala dupla mm/polegada

O 534-107 traz escala em milímetros e em polegadas no mesmo instrumento: de 0 a 750 mm e de 0 a 30", com exatidão de ±0,08 mm ou ±0,003". Desenhos nas duas unidades se conferem sem conversão e sem trocar de paquímetro. As duas escalas ficam no mesmo corpo, sempre à mão na bancada.

Leitura por vernier

Mecânico e robusto, sem bateria nem eletrônica, confiável e de baixa manutenção.

Grande capacidade

Modelos de 300 a 1000 mm para peças de médio e grande porte.

Resolução 0,05 / 0,02 mm

Disponível em resolução de 0,05 mm ou 0,02 mm, conforme o modelo.

Construção robusta

Indicado para uso industrial em peças grandes.

Principais características

Conheça em detalhe os recursos do paquímetro analógico 534-107

  • Acesso a características internas BICOS LONGOS

    Os bicos longos permitem alcançar características internas de difícil acesso em peças grandes.

  • +20 mm na leitura MEDIÇÃO INTERNA

    Valor a somar à leitura na medição interna, pela tabela de escala dupla métrico/polegada do catálogo Mitutoyo.

  • Leitura mecânica por nônio VERNIER

    A leitura por vernier dispensa bateria e eletrônica, oferecendo robustez e baixa manutenção.

  • Cobertura de 300 a 1000 mm CAPACIDADE

    A série cobre de 300 a 1000 mm, indicada para peças de médio e grande porte.

  • Resolução 0,05 / 0,02 mm PRECISÃO

    Modelos com resolução de 0,05 mm ou 0,02 mm, conforme a exigência da aplicação.

Quais problemas este produto resolve?

Desafios reais do dia a dia da metrologia que o 534-107 ajuda a eliminar

Desafio Características internas de difícil acesso

Bicos padrão não alcançam diâmetros recuados nem regiões internas de peças grandes, e a característica fica sem medição direta.

Solução

Os bicos longos do 534-107 alcançam essas características e medem onde o paquímetro comum não chega. Na medição interna, somam-se 20 mm (.787") à leitura da escala.

Desafio Obstáculos no caminho da medição

Flanges, ressaltos e paredes impedem o acesso com bicos curtos, e a peça precisaria ser desmontada ou medida por partes.

Solução

A haste estendida dos bicos longos do 534-107 contorna esses obstáculos e alcança a região a medir, e a característica escondida atrás do ressalto é medida direto, numa leitura só.

Desafio Medir peças de grande porte

Peças de 300 a 1000 mm exigem alcance e estrutura rígida, e o paquímetro comum não cobre essa faixa com bicos longos.

Solução

A Série 534 cobre de 300 a 1000 mm, e o 534-107 mede de 0 a 750 mm, ou de 0 a 30", com exatidão de ±0,08 mm em toda a faixa e mandíbulas de aço inox.

Desafio Leitura exige precisão na escolha da resolução

Verificação geral e medições mais finas têm exigências diferentes, e escolher a graduação errada encarece ou limita a inspeção.

Solução

A Série 534 oferece graduação de 0,05 mm e versões de 0,02 mm para leitura mais fina, na mesma capacidade. O 534-107 tem exatidão de ±0,08 mm, ou ±0,003", para conferir com a tolerância da peça.

Desafio Dependência de bateria do instrumento digital

Em alguns postos não há reposição de bateria durante o turno, e um instrumento digital descarregado para a medição de uma peça grande.

Solução

O 534-107 é vernier mecânico: está sempre pronto, sem bateria nem eletrônica, e mede em qualquer posto e a qualquer hora do turno, inclusive longe da bancada.

Desafio Ambiente severo de produção

Poeira e manuseio intenso desgastam instrumentos sensíveis, e peças grandes pedem um instrumento que aguente o uso contínuo.

Solução

O vernier mecânico do 534-107 é robusto e de baixa manutenção, com mandíbulas de aço inox, adequado ao uso contínuo com peças grandes no ambiente severo de produção.

Informações Técnicas

Especificações completas, funções, variações da série, itens inclusos e vídeo.

Especificações

  • Serie: 534
  • Modelo: Analógico bico longo
  • Marca: Mitutoyo
  • Capacidade em Milímetros : 750mm
  • Sistema de Medição: Métrico e Polegadas (mm/in)
  • Alcance (mm): 0-750mm
  • Alcance (in): 0-30"
  • Resolução (mm): 0,02mm
  • Resolução (in): 0,001"
  • Exatidão (mm): ±0,08mm
  • Exatidão (in): ±0,003"
  • Proteção IP: Sem proteção
  • Material das Mandíbulas: Aço inox
  • Tipo de Mandíbula: Bico Longo
  • Barra de Profundidade: Sem barra
  • Tecnologia: Vernier
  • Notas / Obs.: +20mm/.787” na leitura de medições internas

Detalhes técnicos

  • Tipo: Paquímetro analógico (vernier) de bicos longos
  • Leitura: Vernier (sem bateria)
  • Bicos: Longos, para características internas de difícil acesso
  • Faixa (série): 300 a 1000 mm, conforme o modelo
  • Resolução: 0,05 mm ou 0,02 mm, conforme o modelo
  • Saída de dados: Não

Funções

Tipos de medição
Medição externa

Mede dimensões externas de peças de médio e grande porte com os bicos longos.

Medição interna

Mede características internas de difícil acesso.

Recursos e operação
Leitura por vernier

Leitura mecânica pela escala principal e pelo nônio.

Escala dupla

Leitura em milímetros ou em polegadas.

Parafuso de fixação

Permite travar o cursor para realizar a leitura.

Variações da série

Código Capacidade Exatidão
534-101 300 mm / 12" ±0,07 mm
534-102 500 mm / 20" ±0,13 mm
534-103 750 mm / 30" ±0,16 mm
534-104 1000 mm / 40" ±0,2 mm
534-105 300 mm / 12" ±0,04 mm
534-106 500 mm / 20" ±0,06 mm
534-107 (este) 750 mm / 30" ±0,08 mm
534-108 1000 mm / 40" ±0,1 mm

Itens inclusos

  • Paquímetro Analógico 750 mm (534-107)
  • Estojo
  • Manual do usuário
  • Certificado de inspeção
  • Termo de garantia

Vídeo

Perguntas e Respostas

Quando escolher o paquímetro de bico longo 534-107 de 750 mm?

O 534-107 é o paquímetro vernier de bico longo de 750 mm, graduação 0,02 mm: mede características internas e externas de difícil acesso em peças de grande porte. Indicado quando os bicos padrão não alcançam a região a medir.

Para que servem os bicos longos do 534-107?

Os bicos longos do 534-107 alcançam diâmetros recuados, regiões atrás de flanges e rasgos profundos, características internas e externas que ficam fora do alcance dos bicos padrão.

Qual a vantagem da graduação de 0,02 mm do 534-107?

O 534-107 lê até 0,02 mm no nônio: mais fino que os 0,05 mm do 534-103 (mesma capacidade de 750 mm e bicos longos). É a escolha quando a característica interna exige leitura mais precisa; para verificação geral, 0,05 mm já atende.

O que o 534-107 mede?

Dimensões externas e internas de peças de médio e grande porte, com a vantagem do alcance dos bicos longos. Na medição interna, a menor medida é de 20,1 mm, pelo catálogo Mitutoyo 2024.

Por que escolher o 534-107 analógico em vez de digital?

O 534-107 é 100% mecânico: sem bateria nem eletrônica, robusto e sempre pronto, adequado a peças grandes no chão de fábrica. Quem precisa de leitura digital direta encontra essa função nas linhas digitais, a escolha acompanha a rotina de medição.

Como se lê a escala do 534-107?

Combinando a escala principal com o nônio de 0,02 mm; na escala em polegadas, a graduação é de 0,001". Na medição interna, soma-se 20 mm ao valor lido.

Como garantir que o 534-107 é um Mitutoyo original?

Comprando pelo canal oficial Mitutoyo, como esta loja. O 534-107 original acompanha certificado de inspeção de fábrica e termo de garantia Mitutoyo, proteção contra os instrumentos falsificados que circulam no mercado de medição.

O 534-107 precisa de calibração periódica?

O 534-107 acompanha certificado de inspeção de fábrica Mitutoyo. A periodicidade de recalibração é definida pelo sistema de qualidade de cada empresa, conforme o uso, não há prazo único obrigatório.

Certificações e Tecnologias

O 534-107 reúne tecnologias e normas Mitutoyo de precisão e qualidade.

Norma ISO 13385-1
Norma ISO 13385-1

Especificações de exatidão definidas conforme a norma internacional para paquímetros (ISO 13385-1:2019).

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção do instrumento, para uso com confiança e rastreabilidade à norma.

Mitutoyo Quality
Mitutoyo Quality

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
