Quantumike

Quantumike

Última geração de micrômetro de alto desempenho

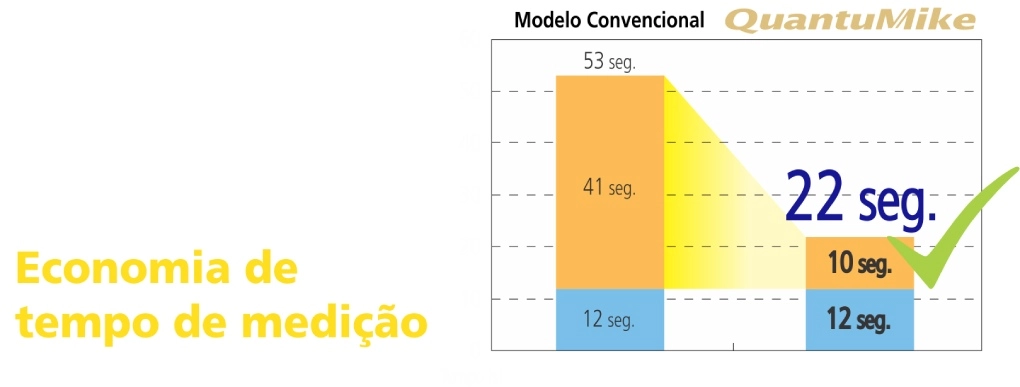

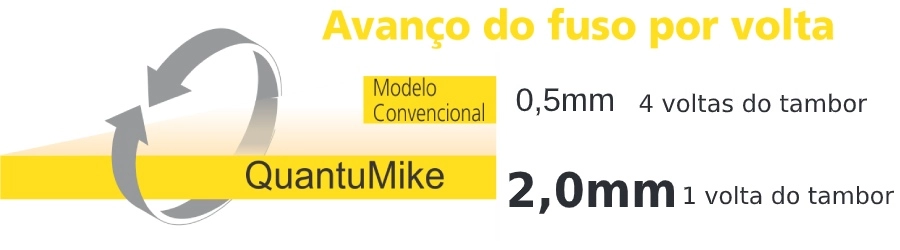

Medição rápida é alcançada pelos 2 mm de avanço do fuso para cada volta do tambor!

Uma medição mais rápida é obtida usando uma rosca superior que avança o fuso por 2 mm por rotação do tambor em vez do padrão 0,5 mm. Este aumento de velocidade do fuso foi possível graças as novas técnicas de usinagem e medição de alta precisão.

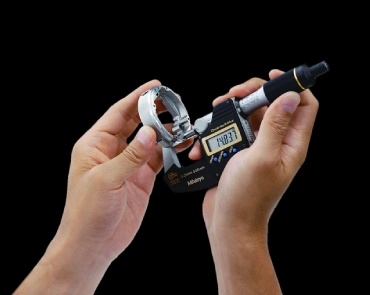

Repetibilidade na medição

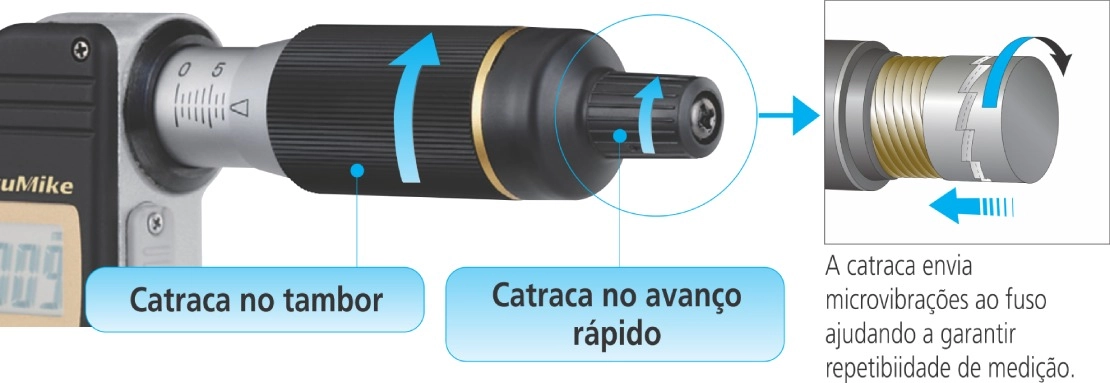

Catraca integrada ao tambor e ao manípulo para fácil utilização com apenas uma mão. O avanço rápido facilita o posicionamento do fuso na medição de diferentes dimensões. Este mecanismo de catraca* auxilia na repetibilidade para garantir uma força constante e medição da peça.

* Patente registrada (no Japão, EUA, China, Alemanha, R.U. e França)

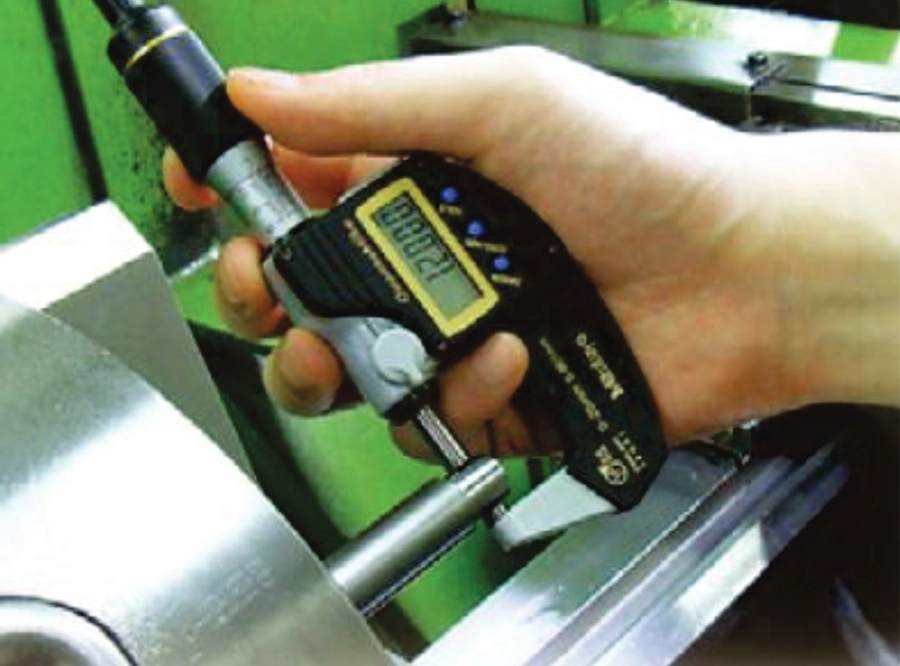

Medição com apenas uma mão

Proteção contra fluídos e ambientes agressivos

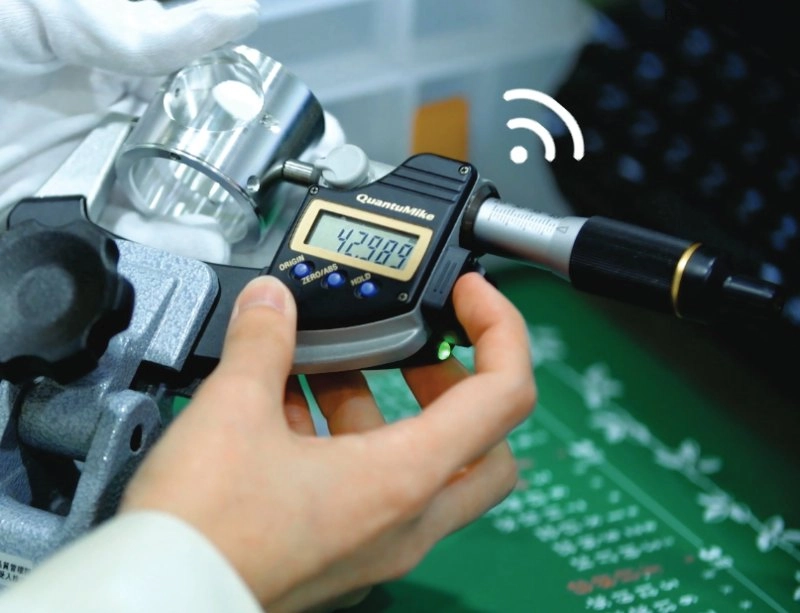

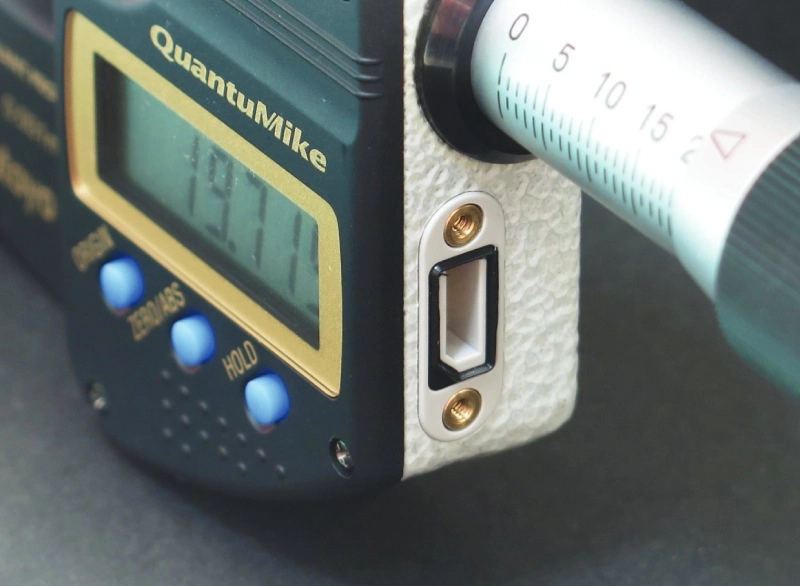

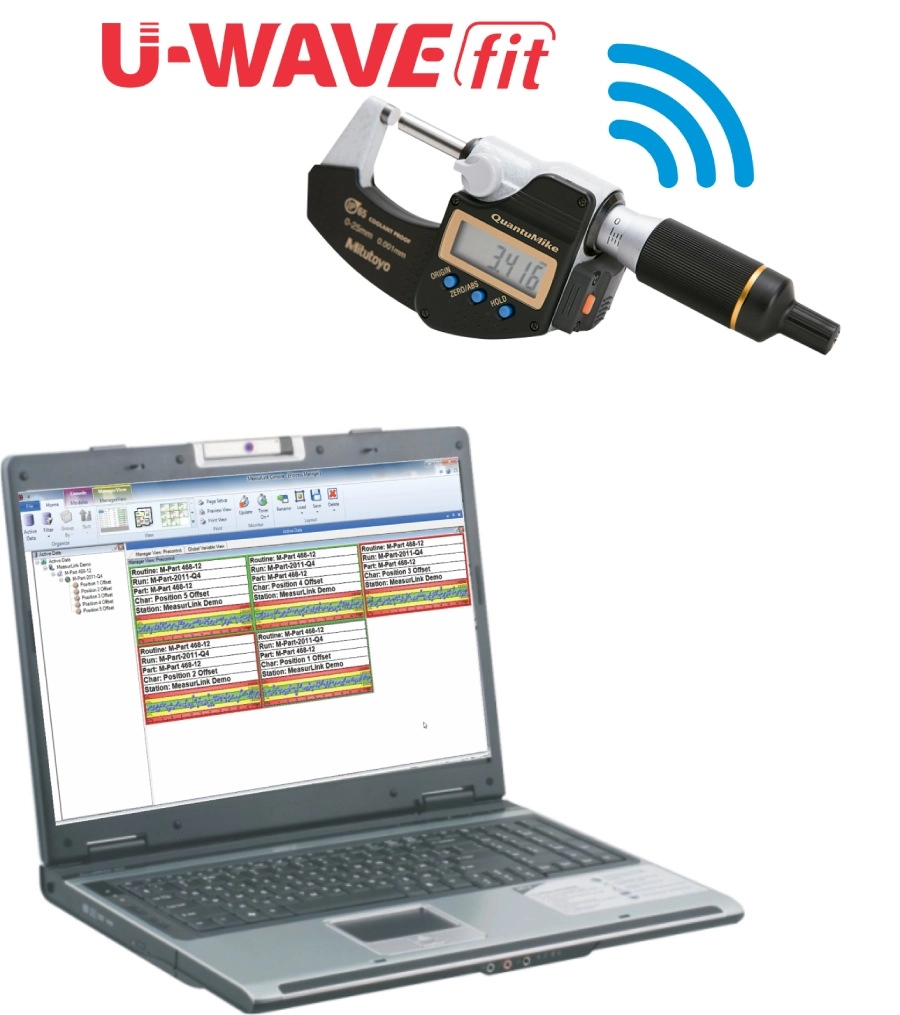

Saída de dados sem fio

Conectável ao MeasurLink

Confira os modelos disponíveis

	Código	Capacidade	Resolução	Exatidão*	Planeza	Paralelismo	Peso
Com saída de dados	293-140-30	0-25mm	0.001mm	±1µm	0.3 µm	1µm	265g
	293-141-30	25-50mm				1µm	325g
	293-142-30	50-75mm				2µm	465g
	293-143-30	75-100mm		±2µm		2µm	620g
Sem saída de dados	293-145-30	0-25mm		±1µm		1µm	265g
	293-146-30	25-50mm				1µm	325g
	293-147-30	50-75mm				2µm	465g
	293-148-30	75-100mm		±2µm		2µm	620g

* Excluindo erro de quantização

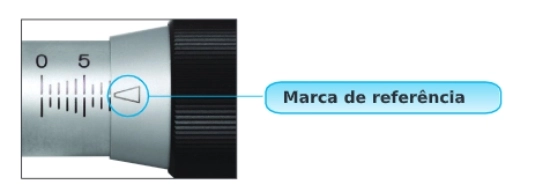

Bainha graduada fornece verificação de confiança

A bainha possui escala graduada e o tambor possui uma marca de referência, de modo que o deslocamento de cada milímetro pode ser verificado para uma maior segurança.

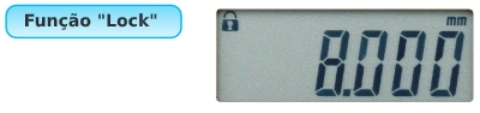

O bloqueio de funções ajuda a evitar erros

O QuantuMike está equipado com a função "Lock", para impedir que o ponto de origem seja movido acidentalmente durante a medição

Exatidão de ± 1µm / ± .00005 (Exceto para o tipo de 75-100 mm)

As medições são feitas com uma exatidão* de ± 1um / .00005 ” em toda a gama. * Erro de quantização de ± 1 contagem excluída

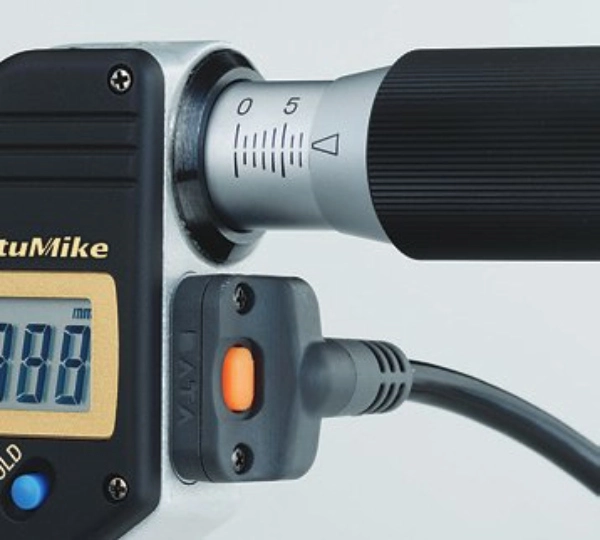

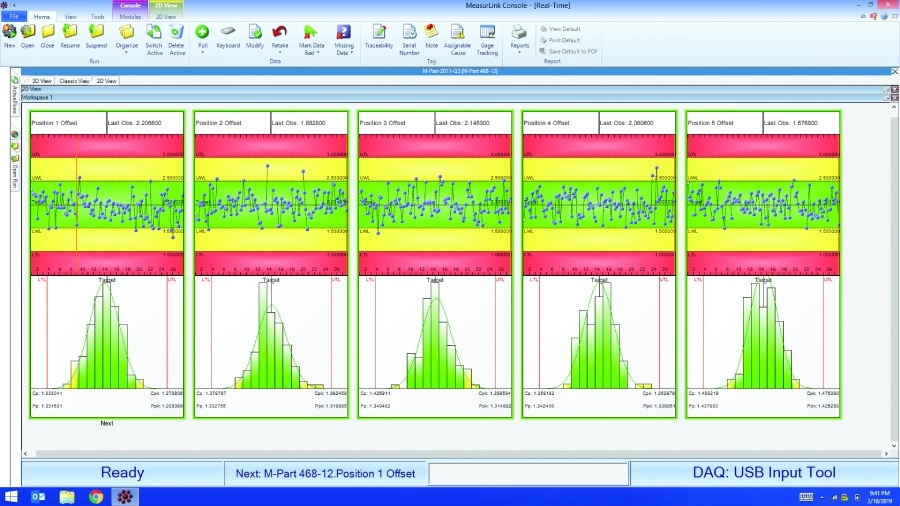

Aplicação útil de dados medidos

Um sistema de controle estatístico de processo e um sistema de medição integrada podem ser estabelecidos para compartilhar informações para qualidade em modelos que possuem saída de dados.

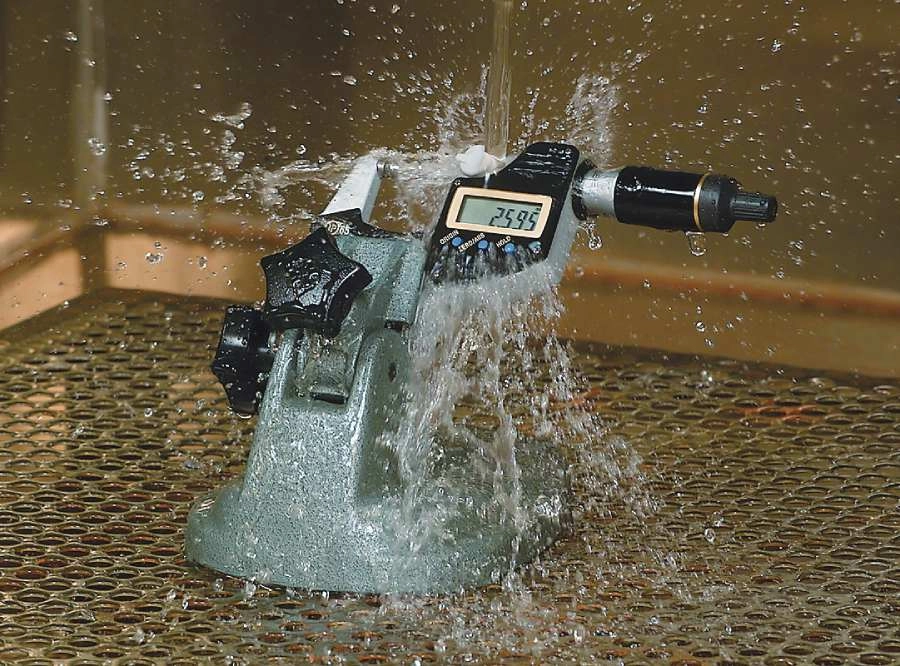

Resistência à poeira / água com nível de proteção IP65

Ótima resistência contra óleo, água e poeira (nível de proteção IP65) que permite que este produto seja usado em áreas de usinagem que utilizem jatos de líquidos refrigerantes.

Categoria	Nível	Breve descrição
Proteção contra partículas sólidas	6: À prova de poeira	Não é permitida a entrada de poeira.
Proteção contra água	5: Protegido contra jatos de água	Protegido contra jatos de água em qualquer direção no corpo do instrumento não causando danos.

Nota: Para detalhes das condições de teste usadas na avaliação de cada grau de proteção, consulte a norma

www.tuv.com
ID 0000040191

Os códigos de proteção IP65 foram aprovados no teste de IP realizado por uma organização de acreditação da Alemanha, a TÜV Rheinland
