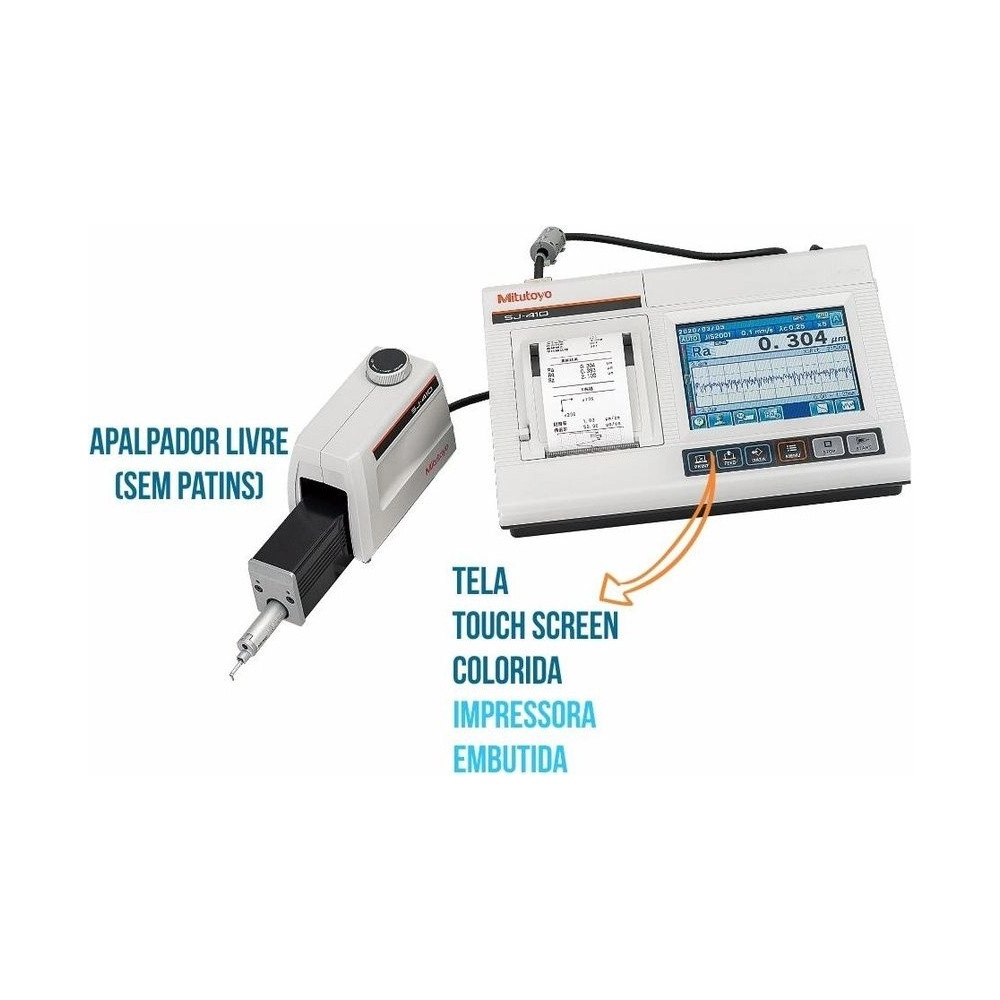

Rugosímetro Digital Portátil - Surftest
Rugosímetro Portátil SJ-411-25MM-4MN ( MM/INCH) – 178-581-12A

Rugosímetro Portátil SJ-411-25MM-4MN ( MM/INCH) – 178-581-12A

Rugosímetro Portátil SJ-411-25MM-4MN ( MM/INCH) – 178-581-12A

Ref: 178-581-12A

• Tela LCD colorida facilita o uso intuitivo e potencializa a operabilidade.

• A medição com patim ou direto com a ponta melhoram o resultado de acordo com a configuração de cada medição.

• Curso maior, alta resolução do sensor e do drive oferecem a melhor exatidão para esta classe de aparelhos.

- Sensor
Curso de medição: 800µm
Resolução: 0.0001µm (para curso de 8µm)

- Drive
Curso transversal: 0.3µm/25mm (SJ-411)
Curso transversal: 0.5µm/50mm (SJ-412)

• Análise de contornos simples (Passo,Contagem de passos, Área, Diferença de coordenadas) com o mesmo conjunto de pontos usados para medir rugosidade.
Permite a medição de formas muito pequenas, impossíveis para medição convencional

• Permite a medição de rugosidade em perfil circular usando medição sem patim e compensação de forma geométrica circular.

• Em concordância com a última versão das normas ISO, ANSI/VDA, incluindo as versões da norma JIS (2001/1994/1982).

• Alcança a performance de um rugosímetro de laboratório com computador quando combinado com uma base de granito e pontas adicionais.

Informações técnicas

Código	Modelo
178-581-12A	SJ-411

Surftest
Desempenho brilhante em várias situações. No laboratório, no chão de fábrica e na linha de produção
Surftest SJ-410
Série 178 — Medidor de Rugosidade Compacto

• Tela LCD colorida facilita o uso intuitivo e potencializa a operabilidade.
• A medição com patim ou direto com a ponta melhoram o resultado de acordo com a configuração de cada medição.
• Curso maior, alta resolução do sensor e do drive oferecem a melhor exatidão para esta classe de aparelhos.
- Sensor
Curso de medição: 800µm
Resolução: 0.0001µm (para curso de 8µm)
- Drive
Curso transversal: 0.3µm/25mm (SJ-411)
Curso transversal: 0.5µm/50mm (SJ-412)
• Análise de contornos simples (Passo,Contagem de passos, Área, Diferença de coordenadas) com o mesmo conjunto de pontos usados para medir rugosidade.
Permite a medição de formas muito pequenas, impossíveis para medição convencional
• Permite a medição de rugosidade em perfil circular usando medição sem patim e compensação de forma geométrica circular.
• Em concordância com a última versão das normas ISO, ANSI/VDA, incluindo as versões da norma JIS (2001/1994/1982).
• Alcança a performance de um rugosímetro de laboratório com computador quando combinado com uma base de granito e pontas adicionais.

Informações adicionais

Marca: Mitutoyo
Modelo: SJ-411
Série: 178
Curso de medição/Eixo X: 25mm
Curso de medição/Eixo Z1 (sensor): 800µm, 80µm, 8µm até 2400µm com pontas opcionais
Sensor/Método: Indutor Diferencial
Sensor/Resolução: 0,01µm (800µm de capacidade), 0,001µm (80µm de capacidade), 0,0001µm (8µm de capacidade)
Sensor/Forma da ponta (Ângulo/Raio): 90°/5µm
Sensor/Força de medição: 4mN
Sensor/Raio do patim: 40mm
Sensor/Método de medição: Com patim / Acesso direto com a ponta (escolha do usuário)
Drive (Eixo X)/Velocidade de medição: 0,05, 0,1, 0,2, 0,5, 1,0mm/s
Drive (Eixo X)/Velocidade de deslocamento: 0,5, 1, 2, 5mm/s
Drive (Eixo X)/Exatidão linear: 0,3µm / 25mm
Movimento Vertical: 10mm
Movimentos/Curso de ajuste angular: ±1,5°
Normas de referência: JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
Perfis calculados: Perfil primário, Perfil de rugosidade, Perfil de ondulação, Perfil DF, Perfil de rugosidade motif, Perfil de ondulação motif
Gráficos: Curvas BAC e ADC
Função de compensação de curvas: Parábola, Hipérbole, Elipse, Círculo, Cone, Inclinação, Sem compensação
Filtros: 2CR, PC75, Gaussiano
Valores de cutoff λc: 0,08, 0,25, 0,8, 2,5, 8mm
Valores de cutoff λs: 2,5, 8 µm
Comprimento de amostragem: 0,08, 0,25, 0,8, 2,5, 8, 25mm
Quantidade de segmentos de amostra: ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×11, ×12, ×13, ×14, ×15, ×16, ×17, ×18, ×19, ×20
Comprimento arbitrário: 0,1 até 25mm
Cálculos Unidade Principal/Personalização: Seleção detalhada de cada item a ser calculado e apresentado
Cálculos Unidade Principal/Função para contornos simples: Passo, Quantidade de passos, Área, Distância
Cálculos Unidade Principal/Função DAT: Ajuda a fazer o nivelamento antes da medição sem patim
Cálculos Unidade Principal/Função de amostragem real: Insere o deslocamento do detector ao parar a unidade de acionamento
Cálculos Unidade Principal/Processamento Estatístico: Calcula máximo, mínimo, média, desvio padrão, porcentagem e histograma de cada parâmetro
Cálculos Unidade Principal/Avaliação GO/NG: Regra do máximo valor, regra dos 16%, regra do valor médio, desvio padrão (1 , 2 , 3 )
Cálculos Unidade Principal/Condições de armazenamento: Até 10 (Base de cálculo na Unidade Principal)
Cálculos Unidade Principal/Funções I/O: USB I/F, saída Digimatic, RS-232C I/F, pedal I/F
Alimentação/Consumo máximo: 50W
Dimensões/Unidade principal: 275×198×109mm
Dimensões/Suporte do drive: 130,9×63×99mm
Dimensões/Drive: 128×35,8×46,6mm
