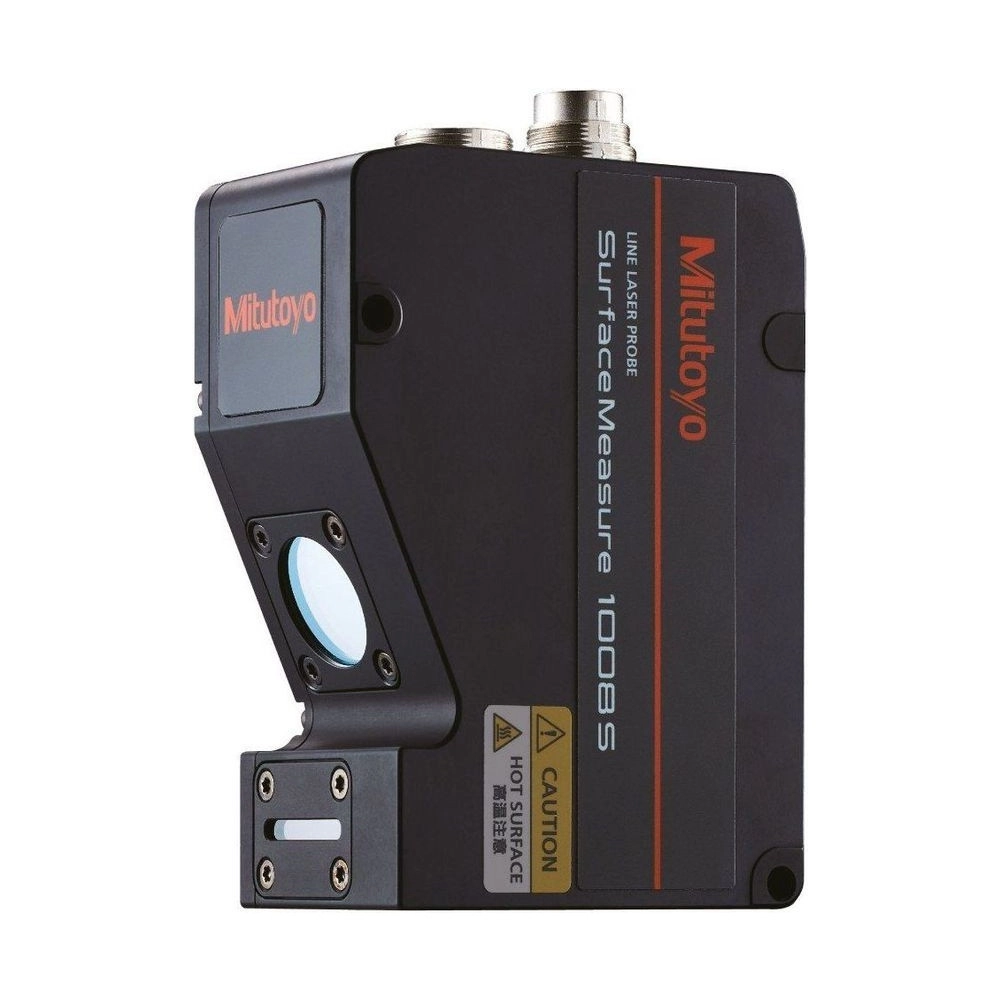

Sensor laser de linha para medição 2D sem contato: combina a tecnologia óptica e de captura de imagem da Mitutoyo, com laser azul de 405 nm, Classe 2.
Mede até 100 mm de largura e 80 mm de profundidade, a 80 mm de distância de trabalho, com exatidão de 20 µm (1σ), repetibilidade em Z de 0,5 µm e taxa de aquisição de até 10 kHz. O grau de proteção é IP67.
O software fica embutido no sensor e é acessado pelo navegador, sem instalação. O julgamento é feito dentro do próprio sensor, e a função de correspondência de peças dispensa o alinhamento. A comunicação é por Ethernet, com Modbus TCP, EtherNet/IP e PROFINET para CLP.
O que distingue o SurfaceMeasure1008S 553-100.
405 nm, laser semicondutor.
Repetibilidade em Z de 0,5 µm.
Perfis e formas 3D em alta velocidade.
Para qualquer ambiente de produção.
Função de correspondência de peças.
Software embutido, sem instalação.
O que cada número do 553-100 significa na prática.
100 mm de largura, cerca de três vezes os 32,5 mm do SurfaceMeasure0303S. Num sistema com vários sensores, o hub Master2410 alimenta e sincroniza até 24 (catálogo 2024, pág. 11-6; folheto FVP-272, pág. 6).
80 mm de faixa em profundidade, 3,2 vezes os 25 mm do SurfaceMeasure0303S, o modelo menor da linha (catálogo 2024, pág. 11-6).
20 µm a 1σ é a exatidão; a repetibilidade em Z, de 0,5 µm, é 40 vezes menor. O SurfaceMeasure0303S, de campo menor, repete em 0,4 µm (catálogo 2024, pág. 11-6; folheto FVP-272, pág. 6).
Até 10 kHz, um perfil a cada 0,1 ms. Para acelerar o cálculo sem PC, a linha tem a unidade opcional GoMax NX (catálogo 2024, pág. 11-6; folheto FVP-272, pág. 6).
IP67, com operação de 0 a 40 °C e 20 a 80% de umidade sem condensação. Guardado, aguenta de -30 a 70 °C (folheto FVP-272, pág. 6).
650 g e 15 W de consumo, em 24 a 48 VDC. O laser, de 2,2 mW no máximo, é Classe 2 pela EN/IEC 60825-1 e pela JIS C 6802 (folheto FVP-272, pág. 6).
Situações de inspeção em que o 553-100 é a escolha certa.
Medir peça por peça à mão não acompanha a produção.
O 553-100 obtém perfis e formas 3D a até 10 kHz e faz o julgamento dentro do sensor.
Alinhar cada peça antes de medir toma tempo.
A função de correspondência de peças do 553-100 aplica a ferramenta de medição sem executar o alinhamento.
Sensores ópticos comuns não resistem ao chão de fábrica.
O 553-100 tem grau de proteção IP67.
Programas de PC exigem instalação e máquina dedicada.
O software do 553-100 está embutido no sensor e abre pelo navegador.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
A inspeção e o resultado saem do próprio sensor.
Aplica a ferramenta de medição em qualquer orientação da peça.
Permite testar condições e analisar dados offline.
O 553-100 se comunica por Ethernet, direto com um PC ou com um CLP em rede industrial.
Qual a exatidão do 553-100?
20 µm (1σ), medidos a 20 ± 1 °C e 50 ± 10 % UR sobre uma esfera de referência ø30 mm. A repetibilidade em Z é de 0,5 µm.
Qual a faixa de medição do 553-100?
Até 100 mm de largura e 80 mm de profundidade, com 80 mm de distância de trabalho.
Preciso instalar software para usar o 553-100?
Não. O software está embutido no sensor e é acessado pelo navegador, então o sensor pode ser usado logo após a montagem. Há também um emulador para analisar dados offline.
O 553-100 se comunica com CLP?
Sim, por Ethernet, com os protocolos Modbus TCP, EtherNet/IP e PROFINET. Também pode trabalhar com um PC.
Onde o 553-100 é aplicado?
O folheto cita inspeção da forma de pneus, folga e alinhamento (gap & flush) na indústria automobilística, montagem de baterias de veículos elétricos, adesivo e terminais em eletroeletrônicos e inspeção de alimentos.
O 553-100 pode ser usado com poeira?
O grau de proteção é IP67, mas o folheto avisa que gotas de água ou partículas de poeira na lente podem deteriorar a precisão da medição.
