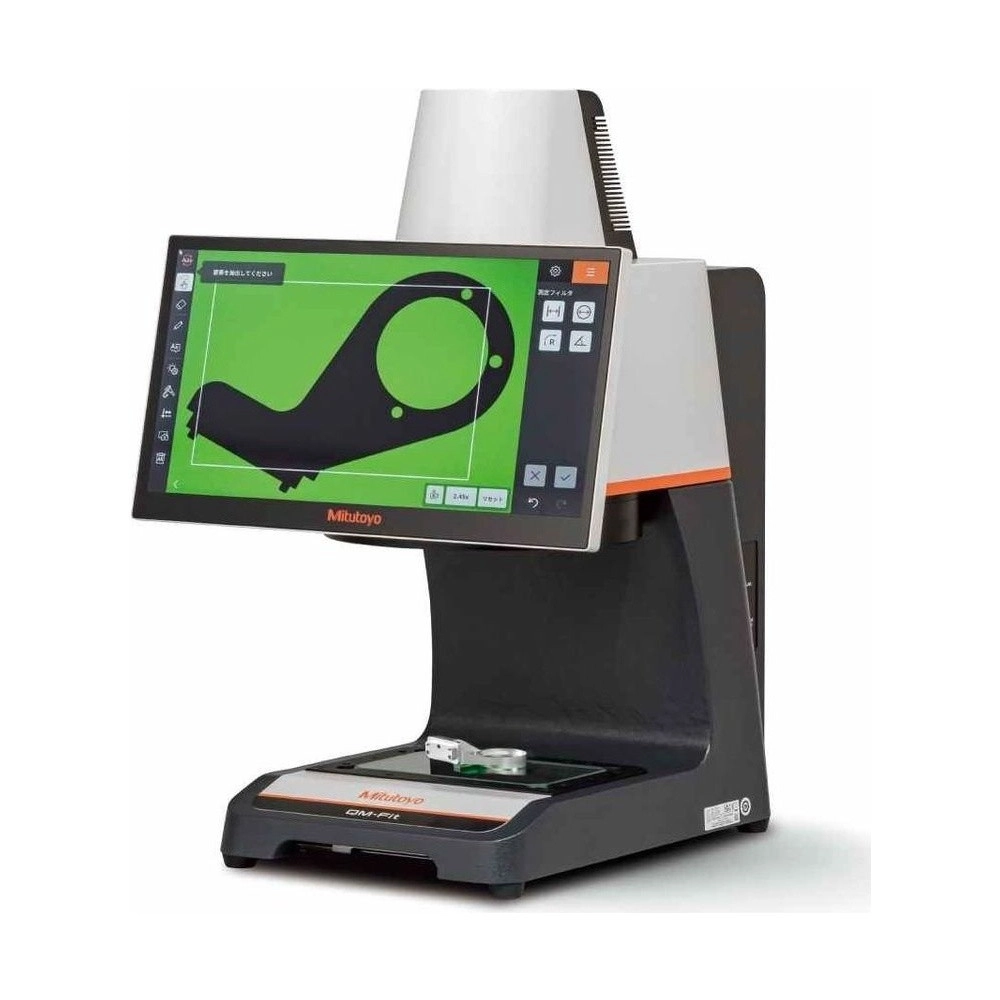

O Sistema Smart Vision QM-Fit Mitutoyo (359-752-13) é a máquina de medição por imagem compacta que a Mitutoyo desenvolveu a partir da experiência de vários clientes, para medir peças pequenas e finas no próprio local de trabalho. Basta colocar a peça na mesa: o sistema reconhece o tipo de peça e define o procedimento sozinho.
Tudo se opera num monitor de toque de 15,6", com uma guia na tela do começo ao fim, para quem nunca mediu. Um toque detecta vários elementos de uma vez, sem escolher um a um; o eixo de referência é definido escolhendo um elemento, sem o alinhamento em paralelo que o projetor de perfil exige; e, com valor de projeto e tolerância, o resultado sai como aprovado ou reprovado.
O campo é de 115 × 75 mm, com lente telecêntrica e exatidão de ±10 µm. A lente de grande profundidade de foco mostra nítidas peças de até 36 mm de altura sem refocar, e a câmera colorida de 20 megapixels amplia até 100 vezes. O computador vem integrado, numa unidade de 366 × 407 mm de base que cabe na bancada.
O que o QM-Fit (359-752-13) traz para a medição de peças pequenas e finas.
Detectados de uma vez, com um toque.
Eixo de referência definido na tela.
Com valor de projeto e tolerância.
Sem refocar peça com degrau.
Carta de calibração inclusa.
Unidade autônoma de 25 kg.
O que cada dado do QM-Fit (359-752-13) significa na prática.
Pelo método de inspeção da Mitutoyo, com repetibilidade 2σ de até 4 µm: a mesma peça, medida de novo, volta dentro de 4 µm. Vale no curso de 90 × 60 mm, a 20 ± 1 °C, e o valor exibido tem resolução selecionável de 0,0001 a 1 mm.
A carta que acompanha o QM-Fit é calibrada numa cadeia que chega ao padrão nacional do Japão (NMIJ/AIST), passando por laboratórios acreditados JCSS e laser He-Ne estabilizado de 633 nm. Com ela, a correção na tela permite medir com exatidão fora de 20 °C.
Com lente telecêntrica, a peça pequena inteira cabe numa tomada só, o que facilita achar o ponto a medir. O vidro da mesa tem 154 × 96 mm e aceita até 10 kg.
A lente mostra nítidas peças de até 36 mm de altura, com rebaixos e ressaltos fundos. Como o foco não muda com a altura, não é preciso ajustá-lo a cada peça.
Círculos, linhas e outros elementos são reconhecidos de uma vez, sem especificar um a um. Para cotas pontuais, basta traçar ou preencher a área com o dedo; e as réguas do Caliper Snap aderem às bordas, sem alinhar retículo como nos modelos anteriores.
CMOS colorida, com ampliação digital de 1 a 100 vezes para observar áreas minúsculas. A cor mostra riscos e sujeira, e uma captura de tela com um toque guarda a imagem para comparar depois.
Situações de medição em que o QM-Fit (359-752-13) é a escolha certa.
No projetor de perfil, alinhar a peça em paralelo exige prática.
No QM-Fit, basta escolher o elemento de referência na tela: o eixo é definido digitalmente.
Escolher elementos e etapas costuma depender de quem conhece o equipamento.
O painel de toque e a guia na tela do QM-Fit dizem o que fazer do começo ao fim.
Repetir a mesma sequência em cada peça consome o turno.
A gravação de procedimento do QM-Fit reconhece a peça, mesmo colocada deslocada, e repete a medição sozinha.
Refocar a cada degrau atrasa a inspeção.
A lente do QM-Fit mostra nítido até 36 mm de altura, sem ajuste de foco.
Risco ou sujeira passam despercebidos numa imagem em preto e branco.
A câmera colorida do QM-Fit mostra a superfície em cores, e a captura de tela registra o que foi visto.
Comparar cada resultado com a tolerância, de cabeça, abre espaço para erro.
O QM-Fit sugere os resultados de cada elemento e, com o valor de projeto e a tolerância, mostra aprovado ou reprovado.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Pôr a peça na mesa: o sistema reconhece o tipo de peça e define o procedimento.
Tocar na tela para detectar os elementos, ou traçar a área com o marcador.
Escolher o elemento de referência; o eixo é definido digitalmente.
Tocar nos resultados sugeridos e informar valor de projeto e tolerância.
Gravar o procedimento para repetir a medição nas próximas peças.
O que é o QM-Fit (359-752-13)?
O Sistema Smart Vision da Mitutoyo: uma máquina de medição por imagem compacta, com computador e monitor de toque integrados, para peças pequenas e finas.
Qual a exatidão do QM-Fit (359-752-13)?
±10 µm, com repetibilidade 2σ de até 4 µm, garantida a 20 ± 1 °C no curso de 90 × 60 mm.
Qual o tamanho de peça que o QM-Fit (359-752-13) mede?
Campo de 115 × 75 mm, peças de até 36 mm de altura e até 10 kg sobre o vidro de 154 × 96 mm.
O QM-Fit (359-752-13) precisa de alinhamento da peça?
Não. O eixo de referência é definido escolhendo um elemento na tela, e a gravação de procedimento reconhece a peça mesmo deslocada.
O QM-Fit (359-752-13) reconhece peças diferentes?
Sim. Mesmo com peças diferentes na mesa, ele reconhece a forma, identifica a peça e começa a medição gravada para ela.
O QM-Fit (359-752-13) mede fora de 20 °C?
Sim. Com a carta de calibração que acompanha o equipamento, a correção na tela permite medições de alta exatidão em outras temperaturas.
O QM-Fit (359-752-13) tem rastreabilidade?
Sim. A carta de calibração é rastreável ao padrão nacional do Japão (NMIJ/AIST), por laboratórios acreditados JCSS.
O cabo de força acompanha o QM-Fit (359-752-13)?
Não. O cabo de força é pedido à parte, conforme o padrão de tomada do país.
