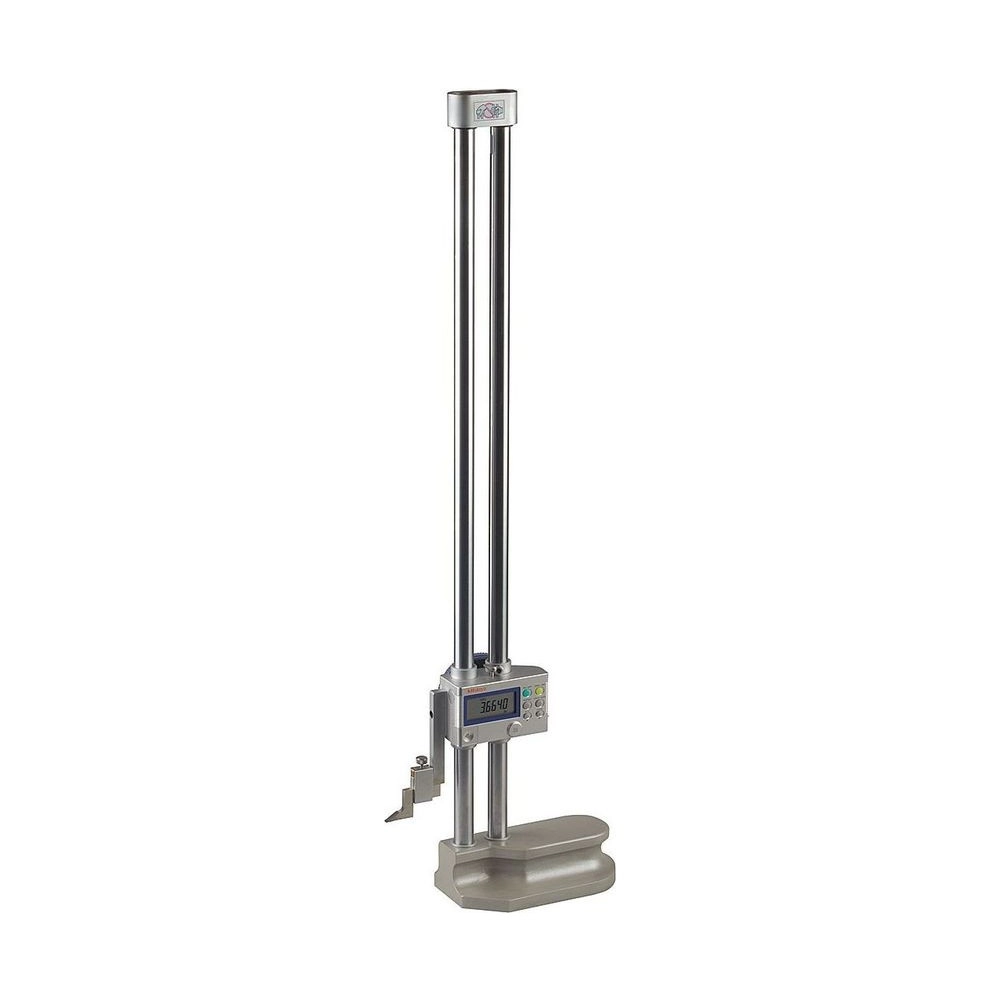

O Traçador de Altura Digital Mitutoyo 192-673-10, multi-funções, mede de 0 - 40" / 1000 mm com erro máximo admissível de 0,0025 pol e saída de dados para controle estatístico de processo.
É o modelo multi-funções da série 192, e o que o separa do modelo padrão não está no nome: só ele aceita o sensor eletrônico bidirecional (192-008), que melhora a exatidão em ressalto, espessura interna e largura externa. Tem ainda volante inclinado e riscador longo de 150 mm.
É o maior curso da série 192: um metro, com 1228 mm de altura total e 15,7 kg. Instrumento de posto fixo: a peça vem até ele. Lê em polegada ou em milímetro: 0,0005 ou 0,0002 pol, ou 0,01 ou 0,005 mm, selecionáveis no instrumento. O catálogo dá o erro máximo em polegada, 0,0025 pol.
O que distingue o 192-673-10 dentro da série 192.
O maior da série 192, com 15,7 kg.
Toda a altura lida sem trocar de montagem.
Opcional, código 192-008. O modelo padrão não aceita.
Melhora a ergonomia ao deslocar o cursor.
As duas unidades no mesmo instrumento, com resolução selecionável.
A leitura vai direto para o controle estatístico, sem digitação.
O que cada número do 192-673-10 significa na prática.
O maior curso da série, com a mesma coluna dupla dos modelos menores.
Quase o dobro do modelo de 600 mm: instrumento para ficar no desempeno.
Erro máximo admissível pela JIS B 7517:2018. É o número que se compara com a tolerância da peça.
Selecionável, nas duas unidades.
Aceita o sensor bidirecional, com compensação do diâmetro da ponta.
Riscador longo de 150 mm, com a caixa de fixação 901385.
Situações de medição em que o 192-673-10 é a escolha certa.
Cota acima de 600 mm não cabe no curso dos modelos menores da série.
O 192-673-10 mede até um metro de altura em uma referência.
Peça alta costuma ter cotas em vários níveis, e cada troca de referência é uma chance de erro.
O preset em duas posições do 192-673-10 guarda duas referências ao longo de um metro de curso.
Em ressalto e largura interna, o operador precisa somar ou subtrair o diâmetro da esfera, e a conta erra.
Com o sensor bidirecional, o 192-673-10 aplica a compensação do diâmetro da ponta sozinho.
Desenho cotado em polegada obriga a converter cada leitura, e a conversão manual erra.
O 192-673-10 lê direto em polegada e volta para milímetro pelo próprio instrumento.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
No modo ABS qualquer valor pode ser guardado como origem, e ele é restaurado ao voltar para esse modo. No modo INC o valor é zerado em qualquer posição do cursor.
O valor exibido pode ser ajustado para qualquer número, inclusive negativo.
Duas alturas de referência podem ser usadas em relação ao mesmo desempeno.
A direção é invertida com um botão.
O valor exibido fica retido; ao cancelar, volta ao modo ABS ou INC.
Mensagem de erro e medição interrompida quando a leitura estoura o mostrador ou a velocidade máxima.
Botão e volante do cursor combinam deslocamento rápido e ajuste fino da altura.
Integra o instrumento a sistemas de controle estatístico de processo.
Com o sensor bidirecional, o valor medido é corrigido pelo tamanho da esfera de contato.
O 192-673-10 tem saída Digimatic. O cabo e a interface dependem de para onde o dado vai.
Quanto pesa o 192-673-10?
15,7 kg, com 1228 mm de altura total. É instrumento para ficar no desempeno.
Existe modelo menor que o 192-673-10?
Sim. O curso abaixo na mesma linha é o 192-672-10, com 8,3 kg.
O sensor bidirecional vem com o 192-673-10?
Não. É acessório opcional, código 192-008. De fábrica vêm o riscador longo, a caixa de fixação e a pilha SR44.
Qual a diferença entre o 192-673-10 e o 192-633-10?
O 192-633-10 é o modelo padrão, que não aceita o sensor bidirecional. No mesmo curso, o erro máximo é 0,0025 pol no 192-673-10 e 0,003 pol no 192-633-10.
O 192-673-10 lê em milímetro também?
Sim. A resolução é selecionável em polegada (0,0005 ou 0,0002) ou em milímetro (0,01 ou 0,005). A versão só métrica no mesmo curso é o 192-665-10.
