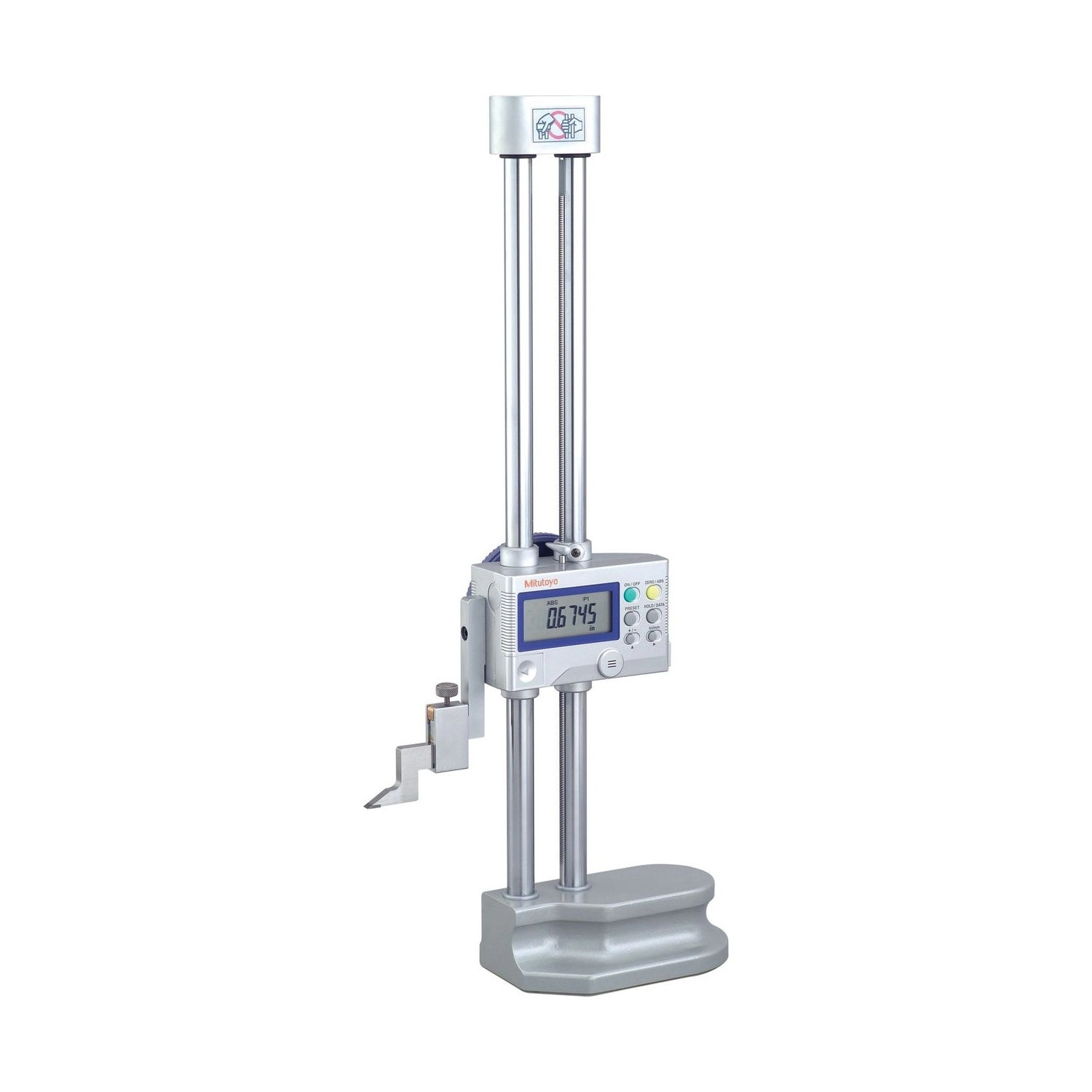

Traçador de Altura Digital Modelo Padrão Com Saída de Dados Para CEP 12"/ .0005" (.0002") – 192-630-10

SKU: 192-630-10

  Melhor Oferta
de: R$9.454,47 15% Economize R$1.418,17
por: R$7.634,49 À vista no PIX com 5% OFF
ou R$8.036,30 em até 6x de R$1.339,38 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Riscador, pilha SR44 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo padrão que mede de 0 - 12" / 300 mm com erro máximo admissível de 0,001 pol e saída de dados para controle estatístico de processo.

É o modelo padrão da série 192: coluna dupla, base ergonômica que se ajusta à mão e as mesmas funções de firmware da linha. O catálogo é explícito sobre o limite: ele não pode ser usado com o sensor bidirecional, que fica para o modelo multi-funções.

Com 475 mm de altura e 4,7 kg, é o menor traçador digital da série 192. Lê em polegada ou em milímetro: 0,0005 ou 0,0002 pol, ou 0,01 ou 0,005 mm, selecionáveis no instrumento. O catálogo dá o erro máximo em polegada, 0,001 pol.

Resumo técnico
  • Capacidade 0 - 12" / 300 mm · polegada e milímetro
  • EMPE 0,001 pol · JIS B 7517:2018
  • Modelo padrão · coluna dupla
  • Saída Digimatic · pilha SR44, cerca de 3.500 h

Aproveite o máximo do seu Traçador de Altura Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 192-630-10 dentro da série 192.

O mais compacto da série

4,7 kg e 475 mm de altura total.

Cabe em bancada pequena

O mais leve entre os digitais da série 192.

Coluna dupla

Estrutura em duas colunas para medição estável.

Base ergonômica

Desenhada para se ajustar à mão ao deslocar o instrumento.

Polegada e milímetro

As duas unidades no mesmo instrumento, com resolução selecionável.

Saída para CEP

A saída Digimatic leva a leitura direto ao controle estatístico de processo, sem digitação. O dado vai ao computador por cabo de conexão, por interface USB ou sem fio, pelo sistema U-WAVE. O instrumento funciona com uma pilha SR44, com autonomia de cerca de 3.500 horas de uso contínuo.

Principais características

O que cada número do 192-630-10 significa na prática.

  • 0 - 12" / 300 mm Capacidade

    Curso para peça pequena e média, em bancada.

  • 4,7 kg Massa

    O mais leve entre os traçadores digitais da série 192.

  • 0,001 pol EMPE

    Erro máximo admissível pela JIS B 7517:2018. É o número que se compara com a tolerância da peça.

  • 0,0005 / 0,0002 pol ou 0,01 / 0,005 mm Resolução

    Selecionável, nas duas unidades.

  • Padrão Modelo

    Não aceita o sensor bidirecional. Para usar o sensor, o mesmo curso existe no multi-funções.

  • 900258 Riscador

    Vem no instrumento, com a caixa de fixação 901385.

Quais problemas este produto resolve?

Situações de medição em que o 192-630-10 é a escolha certa.

Desafio Instrumento grande demais para a peça

Um traçador de um metro ocupa o desempeno inteiro para medir peça de poucos centímetros, e o curso sobra.

Solução

O 192-630-10 cobre 0 a 12" / 300 mm, curso para peça pequena e média em bancada. Com 4,7 kg, é o mais leve entre os traçadores digitais da série 192, e o volante e o botão do cursor combinam deslocamento rápido e ajuste fino da altura.

Desafio Espaço de bancada limitado

Posto de inspeção pequeno não comporta coluna alta nem base larga ao lado das peças.

Solução

Com 475 mm de altura total, o 192-630-10 ocupa o menor espaço da linha. A estrutura de coluna dupla dá estabilidade à medição, e a base ergonômica se ajusta à mão ao deslocar o instrumento no desempeno.

Desafio Pagar por suporte a sensor que não será usado

Quem traça e mede altura com o riscador não precisa pagar pelo suporte ao sensor bidirecional.

Solução

O 192-630-10 é o modelo padrão: não aceita o sensor bidirecional, mas tem as funções da série, como origem ABS e zeragem INC, preset em duas posições, inversão da direção, retenção de leitura e alarme. Vem com o riscador e a caixa de fixação.

Desafio Desenho em polegada na fábrica métrica

Desenho cotado em polegada obriga a converter cada leitura na fábrica métrica, e a conversão manual erra.

Solução

O 192-630-10 lê direto em polegada, com resolução de 0,0005 ou 0,0002 pol, e volta para milímetro, com 0,01 ou 0,005 mm, pelo próprio instrumento. O erro máximo admissível é de 0,001 pol, pela norma JIS B 7517:2018.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 192
  • Modelo: Modelo padrão
  • Marca: Mitutoyo
  • Capacidade: 0-12"
  • Resolução / Graduação : 0,01mm
  • Exatidão: ±.001"
  • Saída de Dados: Sim
  • Tecnologia: Digital
  • Notas / Obs.: Sem entrada para sensor eletrônico

Detalhes técnicos

Erro máximo admissível (EMPE)
0,001 pol
Velocidade de resposta
Aproximadamente 500 mm/s
Estrutura
Coluna dupla, base ergonômica
Sensor bidirecional
Não pode ser usado neste modelo
Riscador
900258
Caixa de fixação do riscador
901385
Alimentação
Uma pilha SR44 (938882), inclusa para verificação de funcionamento
Autonomia
Aproximadamente 3.500 horas de uso contínuo
Saída de dados
Digimatic, para controle estatístico de processo
Altura total
475 mm
Massa
4,7 kg
Norma do EMPE
JIS B 7517:2018, revisada com base na ISO/TR 14253-6:2012

Funções

Funções de operação do 192-630-10
Origem ABS e zeragem INC

No modo ABS qualquer valor pode ser guardado como origem, e ele é restaurado ao voltar para esse modo. No modo INC o valor é zerado em qualquer posição do cursor.

Preset

O valor exibido pode ser ajustado para qualquer número, inclusive negativo.

Preset em duas posições

Duas alturas de referência podem ser usadas em relação ao mesmo desempeno.

Direção de medição

A direção é invertida com um botão.

Retenção de leitura

O valor exibido fica retido; ao cancelar, volta ao modo ABS ou INC.

Alarme

Mensagem de erro e medição interrompida quando a leitura estoura o mostrador ou a velocidade máxima.

Ajuste fino e grosso

Botão e volante do cursor combinam deslocamento rápido e ajuste fino da altura.

Saída de dados

Integra o instrumento a sistemas de controle estatístico de processo.

Transmissão de dados

O 192-630-10 tem saída Digimatic. O cabo e a interface dependem de para onde o dado vai.

Cabo de conexão (1 m)
905338
Cabo de conexão (2 m)
905409
USB Input Tool Direct (2 m)
06AFM380F
Transmissão sem fio U-WAVE-T
02AZD730H (IP67) ou 02AZD880H (com sinal sonoro)
Cabo para U-WAVE-T
02AZD790F (160 mm) ou 02AZE140F (para pedal)
Interface USB IT-020U
264-020

Variações da série

Traçadores digitais modelo padrão da série 192 disponíveis na loja

Código Capacidade Resolução Exatidão (EMPE)
192-613-10 0 - 300 mm 0,01 / 0,005 mm 0,02 mm
192-630-10 (este) 0 - 12" / 300 mm 0,0005 / 0,0002 pol 0,001 pol
192-631-10 0 - 18" / 450 mm 0,0005 / 0,0002 pol 0,002 pol
192-614-10 0 - 600 mm 0,01 / 0,005 mm 0,05 mm
192-632-10 0 - 24" / 600 mm 0,0005 / 0,0002 pol 0,002 pol
192-615-10 0 - 1000 mm 0,01 / 0,005 mm 0,07 mm
192-633-10 0 - 40" / 1000 mm 0,0005 / 0,0002 pol 0,003 pol

Itens inclusos

  • Traçador de Altura Digital modelo padrão
  • Riscador 900258
  • Caixa de fixação do riscador 901385
  • Pilha SR44 (938882), para verificação de funcionamento
  • Certificado de inspeção de fábrica

Vídeo

Perguntas e Respostas

Quanto pesa o 192-630-10?

4,7 kg, com 475 mm de altura total, segundo o catálogo.

Qual o próximo curso acima do 192-630-10?

O 192-631-10, da mesma linha e na mesma unidade de leitura.

Posso instalar o sensor bidirecional no 192-630-10?

Não. O catálogo diz que o modelo padrão não pode ser usado com o sensor bidirecional. O mesmo curso com suporte ao sensor é o 192-670-10, multi-funções.

Qual a diferença entre o 192-630-10 e o 192-670-10?

O 192-670-10 é o multi-funções: aceita o sensor bidirecional, tem volante inclinado e riscador longo de 150 mm. No mesmo curso o erro máximo é igual nos dois, 0,001 pol.

O 192-630-10 lê em milímetro também?

Sim. A resolução é selecionável em polegada (0,0005 ou 0,0002) ou em milímetro (0,01 ou 0,005). A versão só métrica no mesmo curso é o 192-613-10.
