Unidade de Conexão U-Wave Fit Para Transmissor IP67/Micrômetros - 02AZF310 - Mitutoyo Loja Oficial | Produto Original

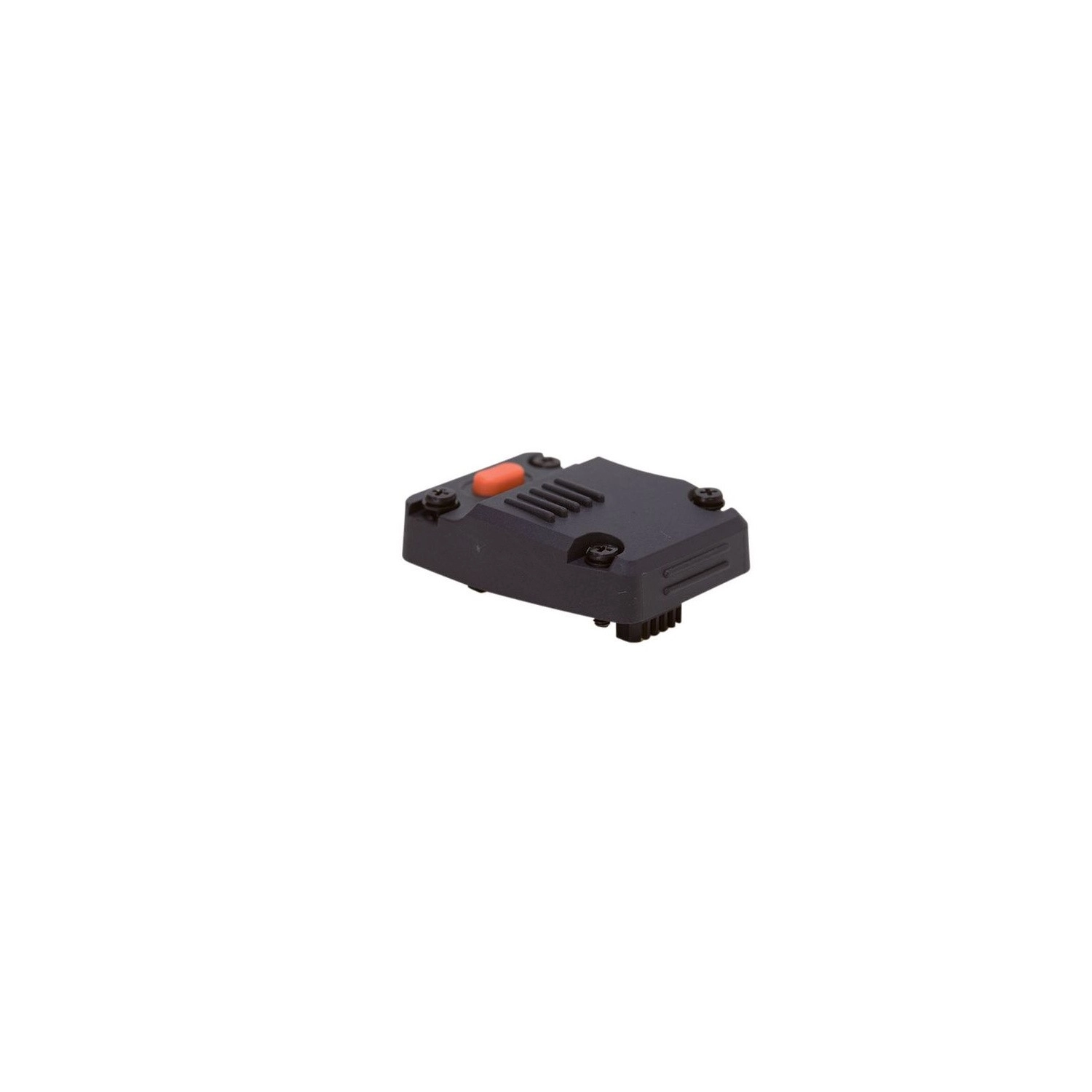

Unidade de Conexão U-Wave Fit Para Transmissor IP67/Micrômetros - 02AZF310

SKU: 02AZF310

  Melhor Oferta
de: R$650,91 15% Economize R$97,64
por: R$525,61 À vista no PIX com 5% OFF
ou R$553,27 em até 6x de R$92,21 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Unidade para modelo à prova d'água e resíduos sólidos: prende o transmissor U-WAVE fit ao micrômetro Digimatic padrão e ao paquímetro Digimatic à prova de refrigerante, entrando no conector de saída do instrumento.

Tem proteção IP67, pesa 6 g e mede 27,15 × 21,8 mm vista de cima. No micrômetro, liga ao U-WAVE-TM (264-622B ou 264-623B) ou ao Bluetooth U-WAVE-TMB (264-626B ou 264-627B); no paquímetro à prova de refrigerante, ao U-WAVE-TC (264-620B ou 264-621B) ou ao U-WAVE-TCB (264-624B ou 264-625B).

O catálogo avisa que a vedação só vale com instrumento IP67, e a tabela das unidades lista a 02AZF310 com os transmissores tipo IP67. O micrômetro QuantuMike 293-14X-40/18X-40 usa outra unidade, a 02AZF960, que a loja não vende.

Resumo técnico
  • Unidade de conexão IP67 · U-WAVE fit
  • Micrômetro padrão e paquímetro à prova de refrigerante
  • Com TM, TMB, TC ou TCB
  • 6 g · 27,15 × 21,8 mm

Destaques do produto

O que distingue a 02AZF310 entre as unidades de conexão U-WAVE fit.

IP67

Vedada contra pó e água.

Micrômetro

Digimatic padrão.

Paquímetro

À prova de refrigerante.

TM e TMB

No micrômetro.

TC e TCB

No paquímetro.

6 g

O mesmo da unidade padrão.

Principais características

O que cada número do 02AZF310 significa na prática.

  • IP67 Proteção

    A unidade é vedada contra pó e água, mas o catálogo só garante a vedação com instrumento IP67; o transmissor com alarme sonoro não tem proteção IP, então o conjunto vedado pede o transmissor IP67 (pág. 09-12).

  • Micrômetro e paquímetro Dois instrumentos

    O diagrama do catálogo usa a mesma 02AZF310 em dois instrumentos, o micrômetro padrão e o paquímetro Digimatic de versão à prova de refrigerante; no paquímetro padrão, a unidade é a 02AZF300 (págs. 09-12 e 09-14).

  • U-WAVE-TM ou U-WAVE-TC Rádio

    Com o TM (264-622B/623B) no micrômetro ou o TC (264-620B/621B) no paquímetro, a leitura vai ao receptor U-WAVE-R a cerca de 20 m, e cada receptor junta até 100 transmissores (págs. 09-11 e 09-12).

  • U-WAVE-TMB ou U-WAVE-TCB Bluetooth

    Com o TMB (264-626B/627B) ou o TCB (264-624B/625B), a leitura vai por Bluetooth direto ao PC, tablet ou smartphone, sem receptor (págs. 09-13 e 09-14).

  • 6 g, 27,15 × 21,8 mm Medidas

    É 0,9 mm mais larga que a 02AZF300 e pesa o mesmo; o folheto traz 12,75 mm entre parênteses, como medida de referência (folheto U-WAVE fit, pág. 9).

Quais problemas este produto resolve?

Situações em que a 02AZF310 é a escolha certa.

Desafio Posto com refrigerante

Respingo e pó entram em eletrônica sem vedação.

Solução

A 02AZF310 é IP67; com instrumento e transmissor IP67, o conjunto fica vedado.

Desafio Micrômetro sem cabo

O cabo do micrômetro até o PC atrapalha a medição.

Solução

A 02AZF310 prende o U-WAVE-TM ou o TMB ao micrômetro Digimatic padrão.

Desafio Paquímetro à prova de refrigerante

A unidade padrão não acompanha a vedação desse paquímetro.

Solução

O catálogo indica a 02AZF310 com o U-WAVE-TC ou o TCB.

Desafio Micrômetro QuantuMike

O QuantuMike tem encaixe próprio.

Solução

Para ele, a unidade é a 02AZF960, que a loja não vende.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Modelo: Com nível de proteção contra Poeira/Água
  • Grau de Proteção: IP67
  • Dimensões: 27,15×21,8 mm (corpo com 12,75 mm de altura)
  • Notas / Obs.: Fica presa ao transmissor U-WAVE fit e encaixa na saída Digimatic do instrumento. A vedação IP67 só é garantida quando o instrumento também é IP67.

Detalhes técnicos

Nome no folheto
Unidade de conexão para modelo à prova d'água/resíduos sólidos
Proteção
IP67, garantida com instrumento IP67
Massa
6 g
Encaixe
Fixa no transmissor, entra no conector de saída do instrumento

Transmissão de dados

A 02AZF310 não transmite sozinha: ela prende ao instrumento o transmissor U-WAVE fit, que envia o dado.

Micrômetro Digimatic padrão
U-WAVE-TM 264-622B/623B (com U-WAVE-R) ou U-WAVE-TMB 264-626B/627B (Bluetooth)
Paquímetro à prova de refrigerante
U-WAVE-TC 264-620B/621B (com U-WAVE-R) ou U-WAVE-TCB 264-624B/625B (Bluetooth)
QuantuMike 293-14X-40/18X-40
Unidade 02AZF960 (a loja não vende)

Variações da série

Unidades de conexão U-WAVE fit na loja

Código Unidade Proteção e massa Instrumento
02AZF300 Padrão Sem proteção IP, 6 g Paquímetro Digimatic padrão
02AZF310 (este) IP67 IP67, 6 g Micrômetro Digimatic padrão; paquímetro à prova de refrigerante
02AZF700 ID-CNX/ID-FNX Sem proteção IP, 10 g Relógio ID-CNX/ID-FNX de 12,7 mm

Itens inclusos

  • Unidade de conexão U-WAVE fit 02AZF310
  • Vendidos à parte: o transmissor (TM, TMB, TC ou TCB) e, para o TM e o TC, o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Em que instrumentos a unidade 02AZF310 encaixa?

No micrômetro Digimatic padrão e no paquímetro Digimatic à prova de refrigerante. O paquímetro padrão usa a 02AZF300.

A 02AZF310 deixa qualquer instrumento à prova d'água?

Não. O catálogo só garante a vedação IP67 quando o instrumento também é IP67, e o transmissor com alarme sonoro não tem proteção IP.

Com que transmissor a 02AZF310 funciona?

No micrômetro, U-WAVE-TM (264-622B/623B) ou TMB (264-626B/627B); no paquímetro à prova de refrigerante, U-WAVE-TC (264-620B/621B) ou TCB (264-624B/625B).

A 02AZF310 transmite sozinha?

Não: ela só prende o transmissor ao instrumento. O transmissor é vendido à parte, e os de rádio (TM e TC) pedem também o receptor U-WAVE-R 02AZD810E.

A 02AZF310 serve para o QuantuMike?

Não para o QuantuMike 293-14X-40/18X-40: o catálogo indica para ele a unidade 02AZF960, que a loja não vende (pág. 09-12).
