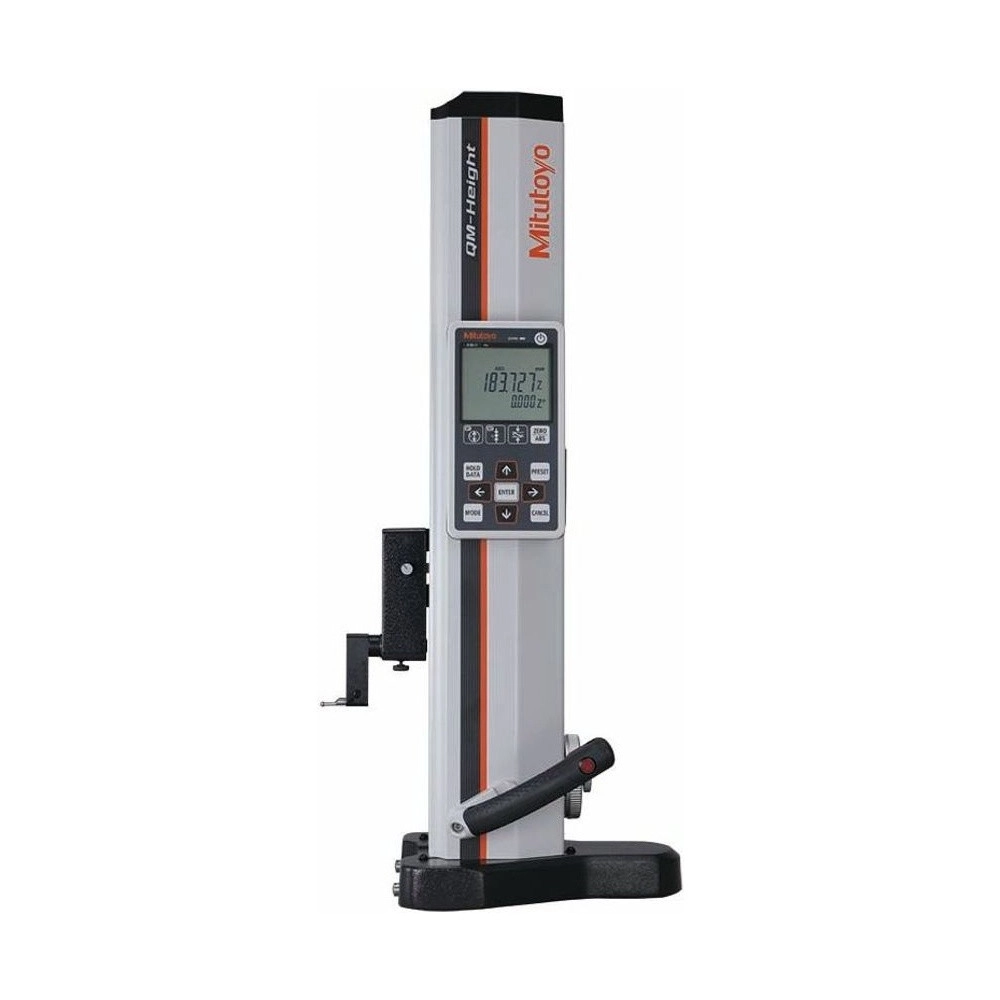

Calibrador de Altura QM-Height de Alta Precisão ABSOLUTE 350mm/14" – 518-245

Name: Calibrador de Altura QM-Height de Alta Precisão ABSOLUTE 350mm/14" – 518-245
Brand: Mitutoyo
SKU: 518-245

SKU: 518-245

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta ø5 mm, bloco de calibração e 4 pilhas AA

Compra Segura

100% protegida

Sobre o produto

O Calibrador de Altura QM-Height Mitutoyo 518-245, da série 518, mede de 0 - 465 mm (curso de 350 mm / 14") com exatidão de indicação de ±(2,4 + 2,1L/600) µm, com flutuação a ar.

É um calibrador de altura de alta precisão que vai além da altura: mede degraus, diâmetros internos e externos e batimento. O painel simples faz a maioria das medições com uma tecla, e a indicação tem exatidão de ±(2,4 + 2,1L/600) µm, com repetibilidade 2σ de até 1,8 µm.

Este é o modelo com flutuação a ar: um colchão de ar faz o instrumento deslizar suave sobre o desempeno, só para posicionar. O catálogo não garante a exatidão com o instrumento suspenso, e recomenda desempeno classe JIS 1 ou superior. Massa de 26 kg. O curso é de 350 mm (14"), com faixa total de 0 a 465 mm, perpendicularidade de 7 µm e 784 mm de altura. Lê em milímetro (0,001 ou 0,005 mm) ou em polegada (0,00005, 0,0001 ou 0,0002 pol), selecionáveis.

Curso 350 mm (14") · perpendicularidade 7 µm
Exatidão ±(2,4 + 2,1L/600) µm · resolução 0,001 mm
Com flutuação a ar · para posicionar
Saída Digimatic e USB · 4 pilhas AA

Diferenciais

Destaques do produto

O que distingue o 518-245 dentro da série 518.

Desliza suave sobre o desempeno para posicionar.

A menor da linha, no modelo de 350 mm.

Até 0,00005 pol ou 0,001 mm de resolução.

Além de altura e degrau, pela sonda escalonada.

Retém o máximo e o mínimo para medir batimento.

Painel simples, na maioria das medições.

Especificações

Principais características

O que cada número do 518-245 significa na prática.

Sim, para posicionamento Flutuação a ar

Com a flutuação em uso, a autonomia das pilhas cai para cerca de 90 horas.
7 µm Perpendicularidade

Medida com o apalpador de alavanca 519-521 e o Mu-checker 519-551, pelo catálogo.
0,00005 / 0,0001 / 0,0002 pol ou 0,001 / 0,005 mm Resolução

Selecionável, nas duas unidades.
±(2,4 + 2,1L/600) µm Exatidão de indicação

L é o comprimento medido em mm. Vale com a ponta escalonada padrão, perto de 20 °C.
2σ ≤ 1,8 µm Repetibilidade

Em diâmetro e batimento o erro pode ser maior, pela variação da força durante a varredura.

Soluções

Quais problemas resolve

Situações de medição em que o 518-245 é a escolha certa.

Desafio Arrastar um instrumento pesado

Deslocar 26 kg entre pontos da peça exige esforço.

Solução

O 518-245 flutua sobre um colchão de ar para ser posicionado.

Desafio Coluna alta demais para a peça

Um instrumento de 1016 mm ocupa bancada e desempeno para peça que não pede esse curso.

Solução

Com 784 mm de altura, o 518-245 cobre até 465 mm de faixa total.

Desafio Diâmetro sem instrumento dedicado

Medir diâmetro interno costuma pedir outro instrumento e outra montagem.

Solução

O QM-Height mede diâmetro interno e externo com a sonda escalonada, no mesmo desempeno.

Desafio Transcrever medição à mão

Digitar a leitura é onde o dado de inspeção se perde.

Solução

As saídas Digimatic e USB levam o dado ao PC; o USB pede driver da Mitutoyo.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 518
Modelo: Calibrador de Altura ABSOLUTE de Alta Precisão
Capacidade: 0-350mm/0-14"
Resolução: 0,001mm
Exatidão: ± (2,4+2,1L/600) μm

Detalhes técnicos

Faixa de medição: 0 - 465 mm (curso de 350 mm / 14")
Repetibilidade: 2σ ≤ 1,8 µm
Perpendicularidade: 7 µm
Princípio de medição: Encoder absoluto de indução eletromagnética
Guia: Rolamento
Acionamento: Manual, por volante
Força de medição: 1,5 ± 0,5 N
Saída de dados: Digimatic e USB (driver da Mitutoyo)
Flutuação a ar: Sim, só para posicionamento
Alimentação: 4 pilhas AA/LR6 (inclusas) ou NiMH HR6; adaptador de rede opcional
Autonomia: Cerca de 1.200 h sem usar a flutuação; cerca de 90 h usando
Dimensões (L × P × A): 280 × 273 × 784 mm
Massa: 26 kg
Temperatura de uso: 0 a 40 °C (recomendado 10 a 30 °C)
Umidade de uso: 20 a 80% UR, sem condensação

Funções

Funções de operação do 518-245

Medição de altura

Altura em relação ao desempeno com a ponta escalonada.

Degrau

Diferença de altura entre superfícies.

Diâmetro interno e externo

Medido pela varredura da sonda.

Batimento (MÁX − MÍN)

Retém o máximo e o mínimo e mostra a diferença.

Painel de uma tecla

A maioria das medições é feita com uma tecla.

Saída de dados

Digimatic e USB, para PC e controle estatístico.

Transmissão de dados

O 518-245 tem saída Digimatic e USB. A saída USB pede o driver de comunicação da Mitutoyo.

Cabo Digimatic (1 m / 2 m): 936937 / 965014
USB Input Tool Direct (USB-ITN-D): 06AFM380D
Impressora com registrador DP-1VA LOGGER: 264-505A
U-WAVE-T: 02AZD730H (IP67) ou 02AZD880H (com sinal sonoro)
Cabo do U-WAVE-T: 02AZD790D (padrão) ou 02AZE140D (para pedal)
Receptor U-WAVE-R: 02AZD810E
Software: USB-ITPAK V2.1 / V3.0 (Excel) e MeasurLink

Variações da série

Calibradores de altura QM-Height da série 518 disponíveis na loja

Código	Capacidade	Resolução	Flutuação a ar
518-240	0 - 465 mm (curso de 350 mm / 14")	0,001 / 0,005 mm	Não
518-241	0 - 465 mm (curso de 350 mm / 14")	0,001 / 0,005 mm ou 0,00005 / 0,0001 / 0,0002 pol	Não
518-242	0 - 715 mm (curso de 600 mm / 24")	0,001 / 0,005 mm	Não
518-243	0 - 715 mm (curso de 600 mm / 24")	0,001 / 0,005 mm ou 0,00005 / 0,0001 / 0,0002 pol	Não
518-244	0 - 465 mm (curso de 350 mm / 14")	0,001 / 0,005 mm	Sim
518-245 (este)	0 - 465 mm (curso de 350 mm / 14")	0,001 / 0,005 mm ou 0,00005 / 0,0001 / 0,0002 pol	Sim
518-246	0 - 715 mm (curso de 600 mm / 24")	0,001 / 0,005 mm	Sim
518-247	0 - 715 mm (curso de 600 mm / 24")	0,001 / 0,005 mm ou 0,00005 / 0,0001 / 0,0002 pol	Sim

Itens inclusos

Calibrador de Altura QM-Height
Ponta escalonada ø5 mm (05HZA148)
Bloco de calibração do diâmetro da ponta (12AAA715)
4 pilhas alcalinas AA, para verificação de funcionamento
Certificado de inspeção de fábrica

Vídeo

Perguntas frequentes

Perguntas e Respostas

Posso medir com o 518-245 flutuando?

Não com garantia de exatidão: o catálogo diz que a flutuação é só para posicionar. Desliga-se o ar e mede-se com o instrumento apoiado. Recomenda-se desempeno classe JIS 1 ou superior.

Qual a faixa de medição do 518-245?

De 0 a 465 mm, com curso de 350 mm (14").

O 518-245 lê em milímetro também?

Sim, em milímetro (0,001 ou 0,005) ou polegada (0,00005, 0,0001 ou 0,0002). A versão só métrica do mesmo modelo é o 518-244.

O QM-Height 518-245 serve para riscar?

Não vem com riscador. O riscador opcional 05HZA173 é para medição e, pelo catálogo, não pode ser usado para riscar.

O que vem com o 518-245?

A ponta escalonada de ø5 mm (05HZA148), o bloco de calibração do diâmetro da ponta (12AAA715) e quatro pilhas AA para verificação de funcionamento.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 518-245 traz de fábrica.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Compatível com o software de gestão de dados de medição da Mitutoyo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
