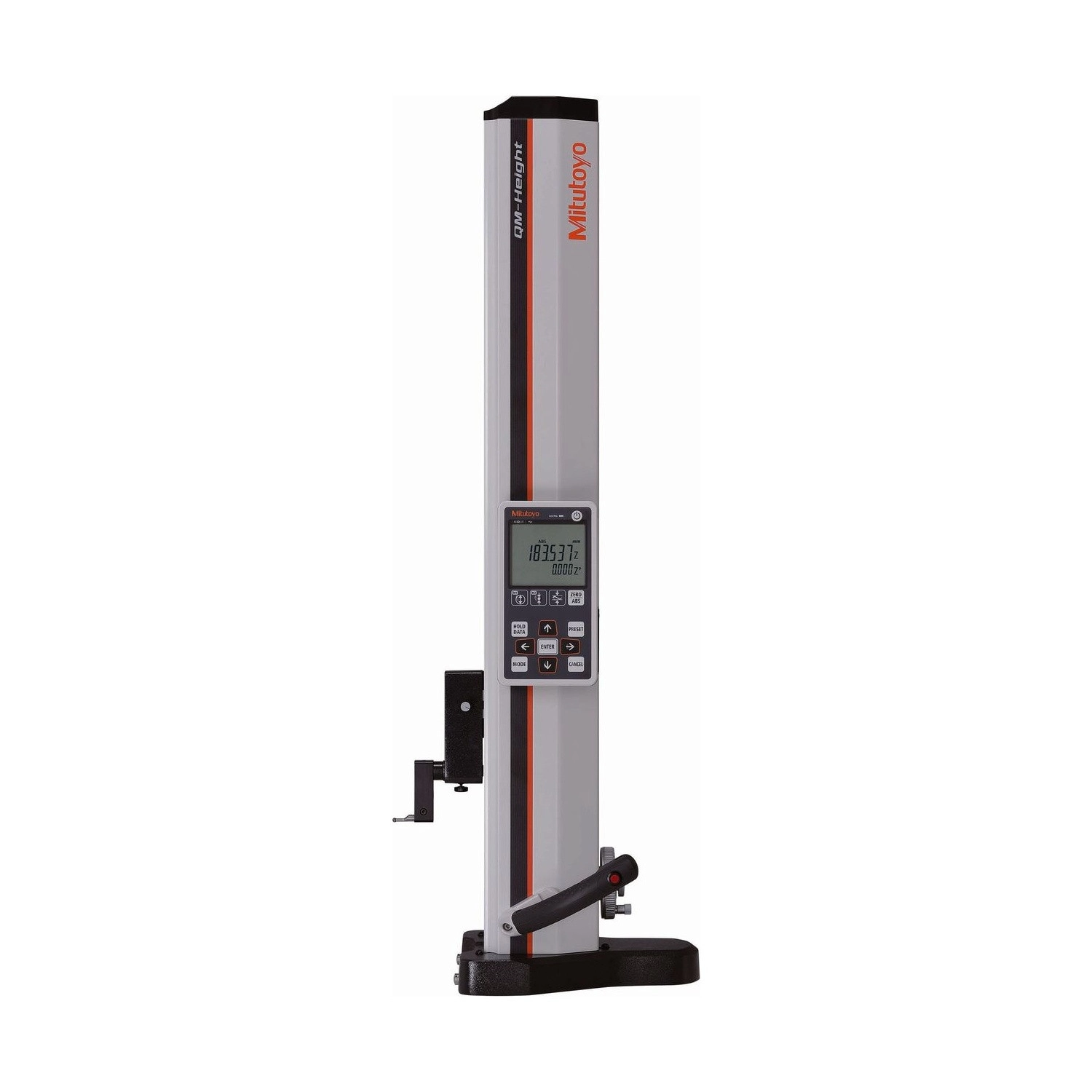

Modelo da série 518 que mede de 0 - 715 mm (curso de 600 mm / 24") com exatidão de indicação de ±(2,4 + 2,1L/600) µm, com flutuação a ar.
É um calibrador de altura de alta precisão que vai além da altura: mede degraus, diâmetros internos e externos e batimento. O painel simples faz a maioria das medições com uma tecla, e a indicação tem exatidão de ±(2,4 + 2,1L/600) µm, com repetibilidade 2σ de até 1,8 µm.
Este é o modelo com flutuação a ar: um colchão de ar faz o instrumento deslizar suave sobre o desempeno, só para posicionar. O catálogo não garante a exatidão com o instrumento suspenso, e recomenda desempeno classe JIS 1 ou superior. Massa de 30 kg. O curso é de 600 mm (24"), com faixa total de 0 a 715 mm, perpendicularidade de 12 µm e 1016 mm de altura. A leitura é em milímetro, com resolução selecionável de 0,001 ou 0,005 mm.
O que distingue o 518-246 dentro da série 518.
Desliza suave sobre o desempeno para posicionar.
Curso de 600 mm, o maior da linha.
Ou 0,005 mm, selecionável.
Retém o máximo e o mínimo para medir batimento.
Painel simples, na maioria das medições.
De indução eletromagnética, com guia por rolamento.
O que cada número do 518-246 significa na prática.
Com a flutuação em uso, a autonomia das pilhas cai para cerca de 90 horas.
No curso de 600 mm; o de 350 mm tem 7 µm.
Selecionável. A exatidão é a indicação de ±(2,4 + 2,1L/600) µm.
Em diâmetro e batimento o erro pode ser maior, pela variação da força durante a varredura.
Alcalinas ou NiMH recarregáveis; adaptador de rede opcional.
Situações de medição em que o 518-246 é a escolha certa.
Deslocar 30 kg entre pontos da peça exige esforço.
O 518-246 flutua sobre um colchão de ar para ser posicionado.
Acima da faixa do modelo de 350 mm, a cota passaria a exigir duas montagens.
O 518-246 mede de 0 a 715 mm em uma referência.
Digitar a leitura é onde o dado de inspeção se perde.
As saídas Digimatic e USB levam o dado ao PC; o USB pede driver da Mitutoyo.
Trocar a ponta muda a referência do zero.
O catálogo avisa que, conforme a ponta ou o contato usado, pode ser preciso um bloco padrão para zerar.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Altura em relação ao desempeno com a ponta escalonada.
Diferença de altura entre superfícies.
Medido pela varredura da sonda.
Retém o máximo e o mínimo e mostra a diferença.
A maioria das medições é feita com uma tecla.
Digimatic e USB, para PC e controle estatístico.
O 518-246 tem saída Digimatic e USB. A saída USB pede o driver de comunicação da Mitutoyo.
Posso medir com o 518-246 flutuando?
Não com garantia de exatidão: o catálogo diz que a flutuação é só para posicionar. Desliga-se o ar e mede-se com o instrumento apoiado. Recomenda-se desempeno classe JIS 1 ou superior.
Qual a faixa de medição do 518-246?
De 0 a 715 mm, com curso de 600 mm (24").
O 518-246 lê em polegada?
Não, é a versão métrica. A versão em polegada e milímetro do mesmo modelo é o 518-247.
O que vem com o 518-246?
A ponta escalonada de ø5 mm (05HZA148), o bloco de calibração do diâmetro da ponta (12AAA715) e quatro pilhas AA para verificação de funcionamento.
Quais pontas opcionais existem para o 518-246?
Discos de ø14 e ø20 mm, esferas coaxiais de ø2, ø3 e ø4 mm, esferas excêntricas de ø4 e ø6 mm, a sonda de profundidade 12AAC072 e os suportes para relógio (12AAA792) e longo (12AAA793).
O que o 518-246 traz de fábrica.
Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.
Compatível com o software de gestão de dados de medição da Mitutoyo.
Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
