Comparador de Diâmetro Interno (Relógio Não Incluso) 18-35mm – 511-701

Comparador de Diâmetro Interno (Relógio Não Incluso) 18-35mm – 511-701 - Mitutoyo Loja Oficial | Produto Original

Comparador de Diâmetro Interno (Relógio Não Incluso) 18-35mm – 511-701

Name: Comparador de Diâmetro Interno (Relógio Não Incluso) 18-35mm – 511-701
Brand: Mitutoyo
SKU: 511-701
Price: 1552.19 BRL
Availability: InStock

SKU: 511-701

Melhor Oferta

de: R$1.922,21 15% Economize R$288,33

por: R$1.552,19 À vista no PIX com 5% OFF

ou R$1.633,88 em até 6x de R$272,31 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Batentes e arruelas intercambiáveis

Compra Segura

100% protegida

Sobre o produto

O Comparador de Diâmetro Interno Mitutoyo 511-701 é o modelo da linha de 18 a 400 mm, com faixa de 18 a 35 mm, vendido sem relógio: é o corpo do comparador com os batentes, para montar com o relógio que a aplicação pedir.

Abre a linha padrão da Série 511: nove batentes de 2 em 2 mm, de 18 a 34 mm, duas arruelas de 0,5 e 1 mm para o ajuste fino, guia redonda e a chave, que só esta faixa traz no jogo.

Vem sem relógio e sem capa de proteção, de propósito: quem já tem relógio compatível, ou prefere um digital, monta o conjunto como a medição pede.

Faixa 18 a 35 mm · curso da ponta 1,2 mm
Exatidão ±2 µm · repetibilidade 0,5 µm
Sem relógio · relógio e capa opcionais
9 batentes · profundidade 100 mm

Diferenciais

Destaques do produto

O que distingue o 511-701 dentro da Série 511.

De 18 a 34 mm, com arruelas de 0,5 e 1 mm.

Centraliza a ponta em furo de 18 a 35 mm.

Única faixa da linha padrão que traz a chave.

Corpo vendido sem relógio, para montar o conjunto certo.

Recomendado pelo catálogo, detecta o mínimo sozinho.

2046AB, 2972AB, 2109AB-10 e 2900AB-10, entre outros.

Especificações

Principais características

O que cada número do 511-701 significa na prática.

Arruelas de 0,5 e 1 mm AJUSTE

Entre dois batentes de 2 mm, as arruelas completam a medida do furo.
Haste ø9 mm até 500 mm EXTENSÃO

Opcional, em 125, 250 ou 500 mm, para furo mais fundo que 100 mm.
Não incluso RELÓGIO

O catálogo recomenda 2046AB, 2972AB, 2109AB-10, 2900AB-10 e os digitais 543-310B-10 e 543-700.
Relógios que não servem LIMITES

Curso acima de 12,7 mm, fuso coberto por borracha ou soma das cotas F e G abaixo de 31,8 mm.

Soluções

Quais problemas resolve

Situações de medição em que o 511-701 é a escolha certa.

Desafio Medida entre dois batentes

Com batentes de 2 em 2 mm, sozinhos eles não fecham todas as medidas intermediárias.

Solução

As arruelas de 0,5 e 1 mm do 511-701 completam o ajuste entre um batente e outro.

Desafio Furo de 18 a 35 mm além de 100 mm de fundo

Na profundidade padrão, a medição não alcança o fundo de furo longo.

Solução

O 511-701 aceita haste de extensão opcional de ø9 mm, de até 500 mm.

Desafio Pagar de novo por um relógio que já existe

Comprar o jogo completo quando a bancada já tem relógio compatível duplica o gasto.

Solução

O 511-701 é vendido sem relógio, para usar o que a empresa já tem, se for compatível.

Desafio Achar o mínimo no ponteiro

No comparador analógico, o operador precisa balançar o instrumento e observar o ponto de inversão do ponteiro.

Solução

Com o digital 543-310B-10, recomendado pelo catálogo para o 511-701, o valor mínimo é detectado automaticamente.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: 511
Força de medição: 4N ou menor
Marca: Mitutoyo
Capacidade: 18-35mm
Sistema de Medição: Métrico (mm)
Resolução / Graduação : 0,01mm
Exatidão: ±2µm (comparador, sem o relógio)
Repetibilidade: 0,0005mm

Detalhes técnicos

Linha: Bore Gage, Série 511
Curso da ponta de contato: 1,2 mm
Erro adjacente: 1 µm (comparador sem o relógio)
Força da guia: 6 N ou menor
Guia da ponta: Guia redonda
Profundidade de medição: 100 mm
Ponta e batente: Esfera de metal duro (1.350 HV ou mais no modelo atual)
Hastes de extensão: Opcionais, ø9 mm, até 500 mm. Só uma por vez; a partir de 500 mm, usar o comparador na vertical
Relógio compatível: Recomendados pelo catálogo: 2046AB, 2972AB, 2109AB-10, 2900AB-10 e o digital 543-310B-10. Não servem relógios com curso acima de 12,7 mm nem os de fuso coberto por borracha
Documento de referência: Catálogo geral Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variações da série

Outros modelos da Série 511 disponíveis na loja

Código	Jogo	Capacidade	Graduação	Tipo
511-209	Sem relógio	6 a 10 mm	-	Furos pequenos
511-211-20	Com 2046AB	6 a 10 mm	0,01 mm	Furos pequenos
511-210-20	Com 2109AB-10	6 a 10 mm	0,001 mm	Furos pequenos
511-201	Sem relógio	10 a 18,5 mm	-	Furos pequenos
511-204-20	Com 2046AB	10 a 18,5 mm	0,01 mm	Furos pequenos
511-203-20	Com 2109AB-10	10 a 18,5 mm	0,001 mm	Furos pequenos
511-701 (este)	Sem relógio	18 a 35 mm	-	Padrão
511-711-20	Com 2046AB	18 a 35 mm	0,01 mm	Padrão
511-721-20	Com 2109AB-10	18 a 35 mm	0,001 mm	Padrão
511-702	Sem relógio	35 a 60 mm	-	Padrão
511-712-20	Com 2046AB	35 a 60 mm	0,01 mm	Padrão
511-712	Com 2046SB	35 a 60 mm	0,01 mm	Padrão (p2019)
511-722-20	Com 2109AB-10	35 a 60 mm	0,001 mm	Padrão
511-703	Sem relógio	50 a 150 mm	-	Padrão
511-713-20	Com 2046AB	50 a 150 mm	0,01 mm	Padrão
511-723-20	Com 2109AB-10	50 a 150 mm	0,001 mm	Padrão
511-417	Sem relógio	50 a 150 mm	-	Furo cego
511-714-20	Com 2046AB	100 a 160 mm	0,01 mm	Padrão
511-724-20	Com 2109AB-10	100 a 160 mm	0,001 mm	Padrão
511-724	Com 2109SB-10	100 a 160 mm	0,001 mm	Padrão (p2019)
511-715-20	Com 2046AB	160 a 250 mm	0,01 mm	Padrão
511-725-20	Com 2109AB-10	160 a 250 mm	0,001 mm	Padrão
511-706	Sem relógio	250 a 400 mm	-	Padrão
511-716-20	Com 2046AB	250 a 400 mm	0,01 mm	Padrão
511-726-20	Com 2109AB-10	250 a 400 mm	0,001 mm	Padrão
511-932-20	Com 2923AB-10	.7" a 6.0"	.0001"	Polegada

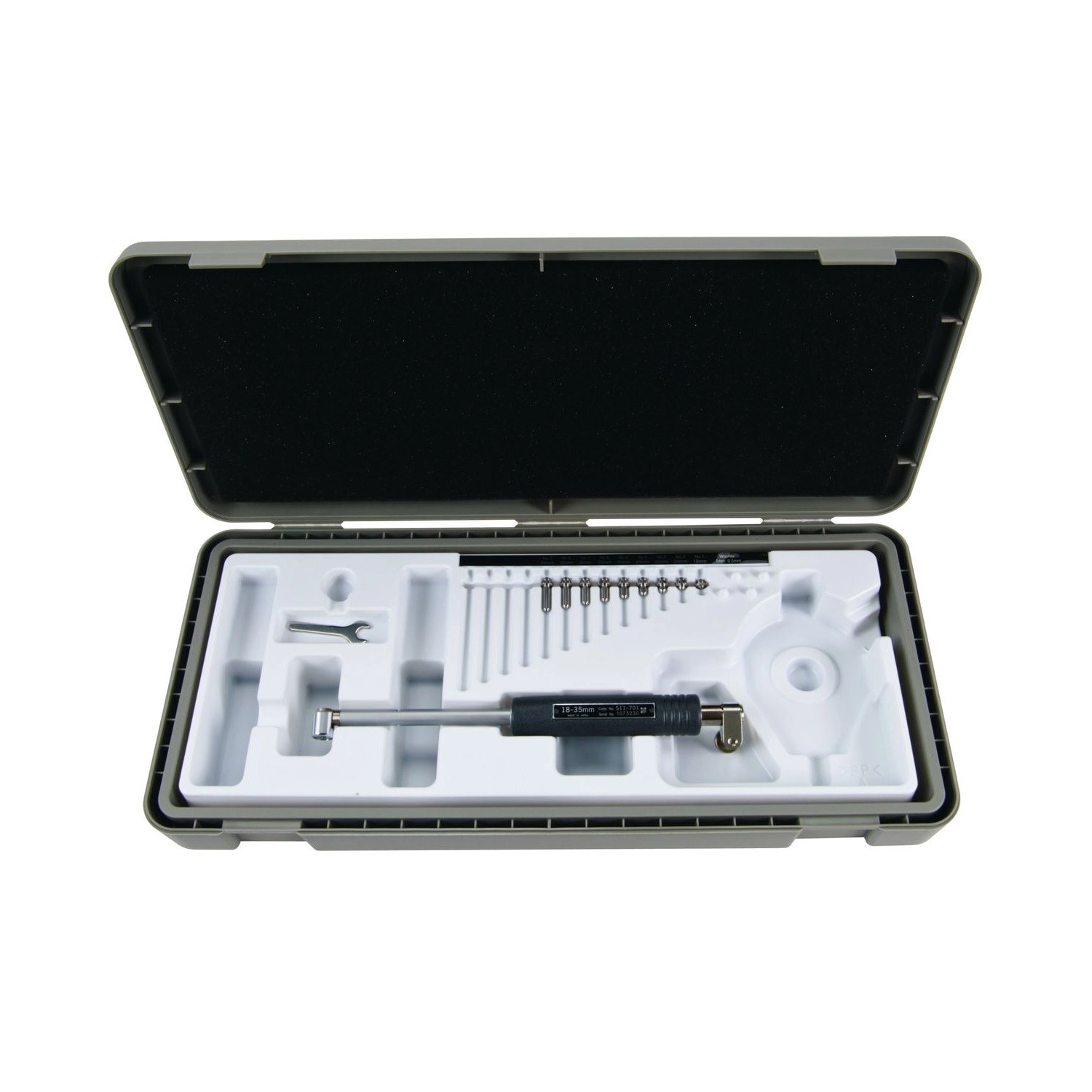

Itens inclusos

Comparador 511-701
9 batentes intercambiáveis
2 arruelas intercambiáveis
Chave
Não inclui relógio nem capa de proteção (opcionais)

Vídeo

Perguntas frequentes

Perguntas e Respostas

Quais batentes vêm com o 511-701?

Nove, de 18 a 34 mm, de 2 em 2 mm, e duas arruelas de 0,5 e 1 mm.

Qual haste de extensão serve no 511-701?

A de ø9 mm, opcional, em 125, 250 ou 500 mm. Só uma haste por vez; com 500 mm, usar o comparador na vertical.

O 511-701 vem com relógio?

Não. Vem o corpo com os batentes e acessórios; relógio e capa de proteção são opcionais.

Qual relógio posso usar no 511-701?

Os recomendados pelo catálogo: 2046AB, 2972AB, 2109AB-10, 2900AB-10 e os digitais 543-310B-10 e 543-700 (este com ajuste de configuração).

Qual relógio não serve no 511-701?

Relógio com curso acima de 12,7 mm, relógio com fuso coberto por borracha e relógio com soma das cotas F e G menor que 31,8 mm.

Como zerar o 511-701 antes de medir?

Com um anel padrão da medida nominal do furo, opcional no catálogo. O comparador mede por diferença a partir desse zero.
