Comparador de diâmetro interno 250-400mm sem relógio- 511-706

Comparador de diâmetro interno 250-400mm sem relógio - 511-706 - Mitutoyo Loja Oficial | Produto Original

Comparador de diâmetro interno 250-400mm sem relógio- 511-706

Name: Comparador de diâmetro interno 250-400mm sem relógio- 511-706
Brand: Mitutoyo
SKU: 511-706
Price: 3485.04 BRL
Availability: InStock

SKU: 511-706

Melhor Oferta

de: R$4.315,84 15% Economize R$647,38

por: R$3.485,04 À vista no PIX com 5% OFF

ou R$3.668,46 em até 6x de R$611,41 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Batentes e arruelas intercambiáveis

Compra Segura

100% protegida

Sobre o produto

O Comparador de Diâmetro Interno Mitutoyo 511-706 é o modelo da linha de 18 a 400 mm, com faixa de 250 a 400 mm, vendido sem relógio: é o corpo do comparador com os batentes, para montar com o relógio que a aplicação pedir.

É a maior faixa da Série 511, de 250 a 400 mm: cinco batentes de 15 em 15 mm valem duas vezes com o extensor de 75 mm, e sete arruelas de 0,5 a 6 mm fazem o ajuste.

Vem sem relógio e sem capa de proteção, de propósito: quem já tem relógio compatível, ou prefere um digital, monta o conjunto como a medição pede.

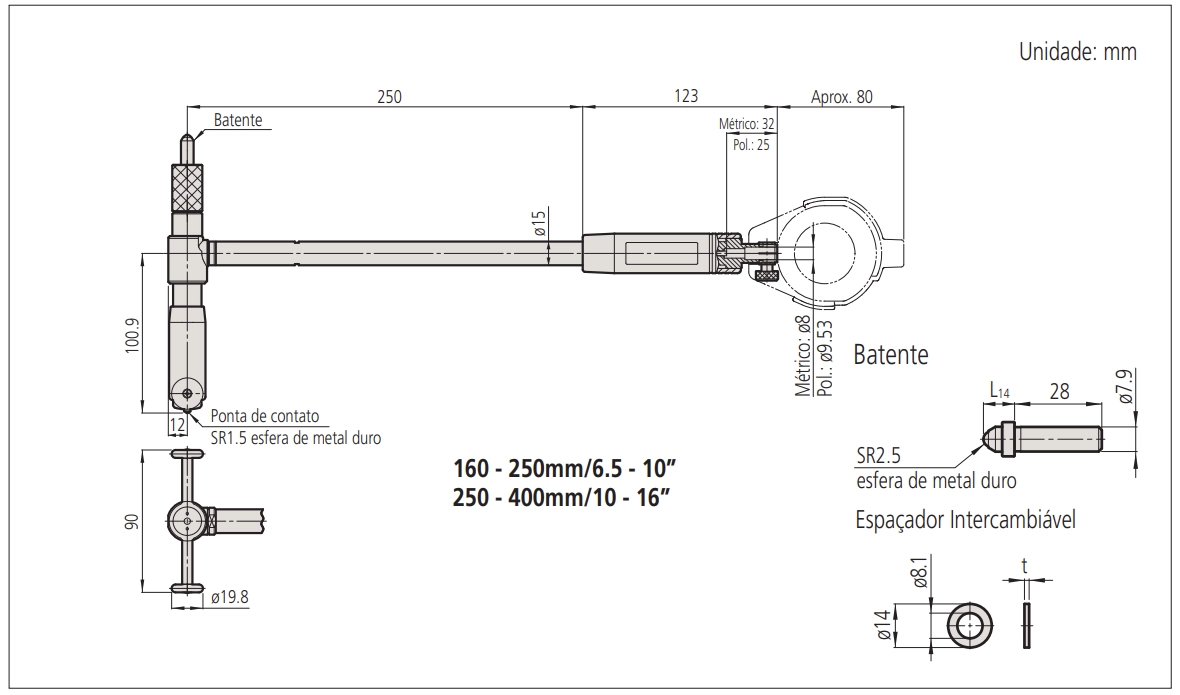

Faixa 250 a 400 mm · curso da ponta 1,6 mm
Exatidão ±2 µm · repetibilidade 0,5 µm
Sem relógio · relógio e capa opcionais
5 batentes · profundidade 250 mm

Diferenciais

Destaques do produto

O que distingue o 511-706 dentro da Série 511.

De 250 a 400 mm em um único comparador.

Cada batente vale para duas medidas.

O menor número de batentes, com o maior ajuste.

Corpo vendido sem relógio, para montar o conjunto certo.

Recomendado pelo catálogo, detecta o mínimo sozinho.

2046AB, 2972AB, 2109AB-10 e 2900AB-10, entre outros.

Especificações

Principais características

O que cada número do 511-706 significa na prática.

75 mm, fornecido EXTENSOR

Cada batente fica gravado com a medida sem e com o extensor. Não se somam extensores.
Roletes, força até 15 N GUIA

Guias de roletes para assentar a ponta em furo de grande diâmetro.
Não incluso RELÓGIO

O catálogo recomenda 2046AB, 2972AB, 2109AB-10, 2900AB-10 e os digitais 543-310B-10 e 543-700.
Relógios que não servem LIMITES

Curso acima de 12,7 mm, fuso coberto por borracha ou soma das cotas F e G abaixo de 31,8 mm.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 511-706 é a escolha certa.

Desafio Furo acima de 250 mm

Acima de 250 mm, as outras faixas da Série 511 não chegam.

Solução

O 511-706 cobre de 250 a 400 mm, a maior faixa da Série 511.

Desafio Poucos batentes para uma faixa grande

Cobrir 150 mm de faixa exigiria muitos batentes.

Solução

O extensor de 75 mm do 511-706 faz cada um dos cinco batentes valer para duas medidas.

Desafio Pagar de novo por um relógio que já existe

Comprar o jogo completo quando a bancada já tem relógio compatível duplica o gasto.

Solução

O 511-706 é vendido sem relógio, para usar o que a empresa já tem, se for compatível.

Desafio Achar o mínimo no ponteiro

No comparador analógico, o operador precisa balançar o instrumento e observar o ponto de inversão do ponteiro.

Solução

Com o digital 543-310B-10, recomendado pelo catálogo para o 511-706, o valor mínimo é detectado automaticamente.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: 511
Força de medição: 6N ou menor
Marca: Mitutoyo
Capacidade: 250-400mm
Sistema de Medição: Métrico (mm)
Exatidão: ±2µm (comparador, sem o relógio)
Repetibilidade: 0,0005mm

Detalhes técnicos

Linha: Bore Gage, Série 511
Curso da ponta de contato: 1,6 mm
Erro adjacente: 1 µm (comparador sem o relógio)
Força da guia: 15 N ou menor
Guia da ponta: Guias de roletes
Profundidade de medição: 250 mm
Ponta e batente: Esfera de metal duro (1.350 HV ou mais no modelo atual)
Hastes de extensão: Opcionais, ø15 mm, até 1000 mm. Só uma por vez; a partir de 500 mm, usar o comparador na vertical
Extensor do batente: 75 mm, fornecido no jogo. Não usar outro nem somar extensores para ampliar a faixa
Relógio compatível: Recomendados pelo catálogo: 2046AB, 2972AB, 2109AB-10, 2900AB-10 e o digital 543-310B-10. Não servem relógios com curso acima de 12,7 mm nem os de fuso coberto por borracha
Documento de referência: Catálogo geral Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variações da série

Outros modelos da Série 511 disponíveis na loja

Código	Jogo	Capacidade	Graduação	Tipo
511-209	Sem relógio	6 a 10 mm	-	Furos pequenos
511-211-20	Com 2046AB	6 a 10 mm	0,01 mm	Furos pequenos
511-210-20	Com 2109AB-10	6 a 10 mm	0,001 mm	Furos pequenos
511-201	Sem relógio	10 a 18,5 mm	-	Furos pequenos
511-204-20	Com 2046AB	10 a 18,5 mm	0,01 mm	Furos pequenos
511-203-20	Com 2109AB-10	10 a 18,5 mm	0,001 mm	Furos pequenos
511-701	Sem relógio	18 a 35 mm	-	Padrão
511-711-20	Com 2046AB	18 a 35 mm	0,01 mm	Padrão
511-721-20	Com 2109AB-10	18 a 35 mm	0,001 mm	Padrão
511-702	Sem relógio	35 a 60 mm	-	Padrão
511-712-20	Com 2046AB	35 a 60 mm	0,01 mm	Padrão
511-712	Com 2046SB	35 a 60 mm	0,01 mm	Padrão (p2019)
511-722-20	Com 2109AB-10	35 a 60 mm	0,001 mm	Padrão
511-703	Sem relógio	50 a 150 mm	-	Padrão
511-713-20	Com 2046AB	50 a 150 mm	0,01 mm	Padrão
511-723-20	Com 2109AB-10	50 a 150 mm	0,001 mm	Padrão
511-417	Sem relógio	50 a 150 mm	-	Furo cego
511-714-20	Com 2046AB	100 a 160 mm	0,01 mm	Padrão
511-724-20	Com 2109AB-10	100 a 160 mm	0,001 mm	Padrão
511-724	Com 2109SB-10	100 a 160 mm	0,001 mm	Padrão (p2019)
511-715-20	Com 2046AB	160 a 250 mm	0,01 mm	Padrão
511-725-20	Com 2109AB-10	160 a 250 mm	0,001 mm	Padrão
511-706 (este)	Sem relógio	250 a 400 mm	-	Padrão
511-716-20	Com 2046AB	250 a 400 mm	0,01 mm	Padrão
511-726-20	Com 2109AB-10	250 a 400 mm	0,001 mm	Padrão
511-932-20	Com 2923AB-10	.7" a 6.0"	.0001"	Polegada

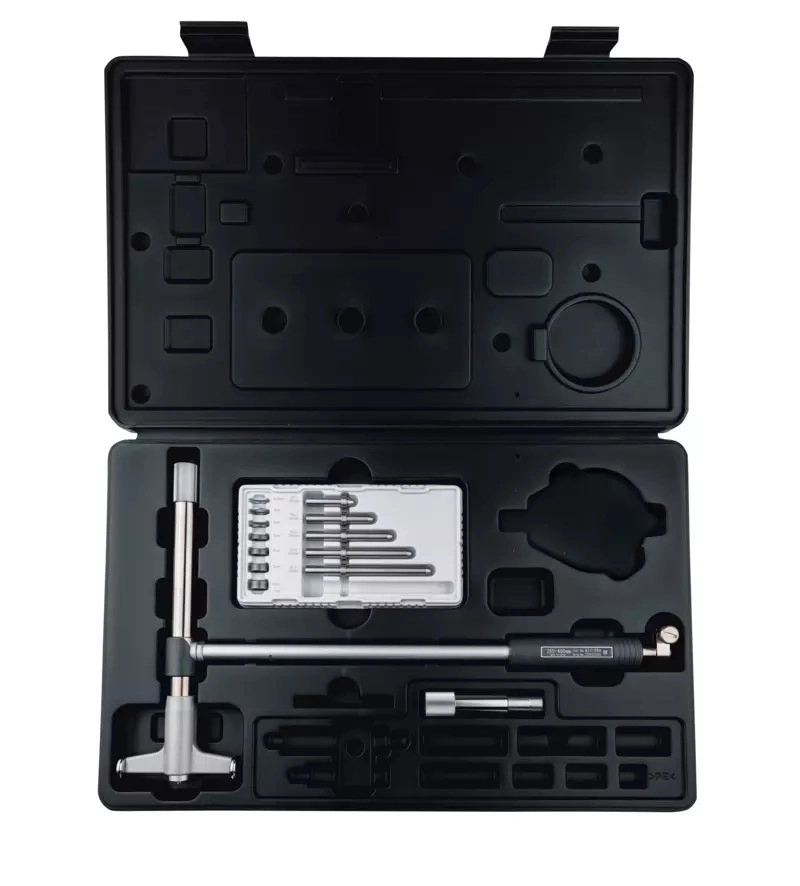

Itens inclusos

Comparador 511-706
5 batentes intercambiáveis
7 arruelas intercambiáveis
Extensor de 75 mm para o batente
Não inclui relógio nem capa de proteção (opcionais)

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o extensor de 75 mm do 511-706?

Para cada batente cobrir duas medidas, sem e com o extensor; as arruelas fazem o ajuste entre elas.

Qual a força da guia do 511-706?

Até 15 N, com força de medição de até 6 N.

O 511-706 vem com relógio?

Não. Vem o corpo com os batentes e acessórios; relógio e capa de proteção são opcionais.

Qual relógio posso usar no 511-706?

Os recomendados pelo catálogo: 2046AB, 2972AB, 2109AB-10, 2900AB-10 e os digitais 543-310B-10 e 543-700 (este com ajuste de configuração).

Qual relógio não serve no 511-706?

Relógio com curso acima de 12,7 mm, relógio com fuso coberto por borracha e relógio com soma das cotas F e G menor que 31,8 mm.

Como zerar o 511-706 antes de medir?

Com um anel padrão da medida nominal do furo, opcional no catálogo. O comparador mede por diferença a partir desse zero.
