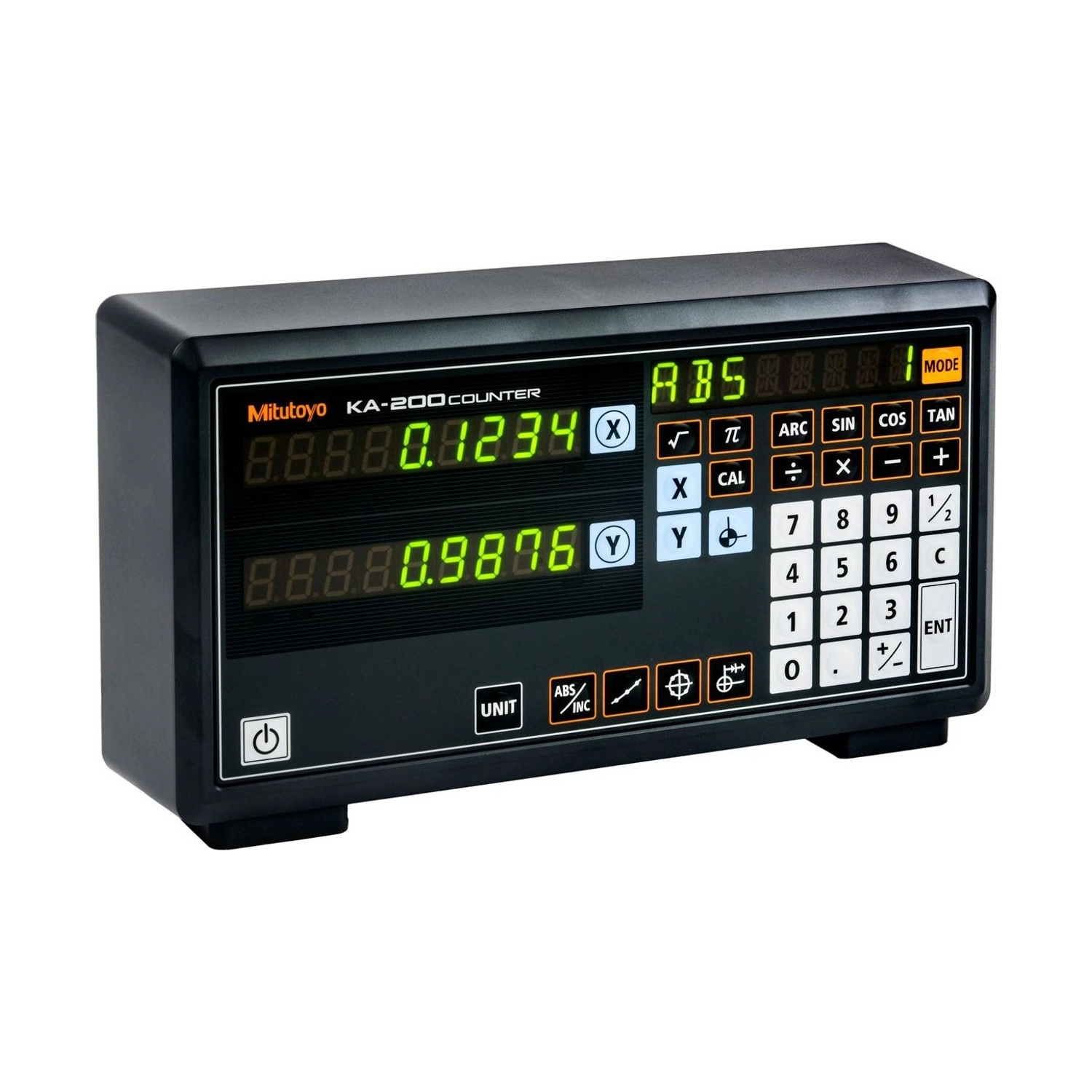

O Contador KA-212 Mitutoyo 174-183A, da série KA-200, é a unidade de leitura de dois eixos para escalas lineares. Pelos parâmetros, o mesmo aparelho trabalha como contador padrão ou como contador de torno.
A resolução segue a escala ligada: de 0,05 a 0,0001 mm com a série AT100 e de 0,01 a 0,001 mm com a ABS AT715. O display principal tem 9 dígitos com sinal, e um secundário, de 8 dígitos, guia a operação.
Funciona em 100 a 240 V CA, mede 300 × 167 × 70 mm e pesa 1,25 kg. As saídas RS-232C e de texto por USB são opcionais, pela unidade de saída de código 06AET993.
O que distingue o 174-183A dentro da série KA-200.
O modo do contador muda por parâmetro.
X e Y no mesmo display.
Função de usinagem guiada, com mais de um eixo.
8 dígitos que orientam a operação.
A resolução acompanha a escala ligada.
Função padrão do contador KA-200.
O que cada número do 174-183A significa na prática.
Para três eixos, a série tem o KA-213.
Com escala AT100; com ABS AT715, de 0,01 a 0,001 mm.
Mais um display secundário de 8 dígitos.
Largura, altura e profundidade.
Pelo folheto Linear Scale DRO Systems.
Situações de máquina em que o 174-183A é a escolha certa.
Posicionar pela graduação do manípulo carrega a folga do fuso para a peça.
Com escalas nos eixos, o KA-212 mostra a posição de X e Y direto no display.
Um modelo diferente para cada máquina complica estoque e treinamento.
O KA-212 passa a contador de torno ou padrão só pelos parâmetros.
Calcular as coordenadas de cada furo leva tempo e abre espaço para erro.
O KA-212 tem a função de usinagem de furos em círculo de parafusos.
Copiar o valor do display atrasa a inspeção e pode trocar dígitos.
Com a unidade 06AET993, o KA-212 envia dados por RS-232C, e texto por USB com o pedal 937179T.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Zera o eixo, pré-ajusta um valor e calcula o ponto médio entre duas posições.
Alterna entre coordenada absoluta e incremental, com aproximação ao zero no modo INC.
Furos em círculo de parafusos (não disponível com um eixo só) e usinagem em passo.
Conversão mm/polegada, leitura em diâmetro, suavização e supressão do dígito inferior.
Compensação do erro de linearidade. A compensação do erro de passo e o ponto de referência da escala só funcionam com a série AT100.
Zeragem externa e saída RS-232C pela unidade 06AET993; saída de texto por USB com essa unidade e o pedal 937179T.
Quantos eixos o 174-183A lê?
Dois. É o KA-212; o modelo de três eixos da série é o KA-213 (174-185A).
Qual a resolução do 174-183A?
Depende da escala ligada: de 0,05 a 0,0001 mm com a série AT100 e de 0,01 a 0,001 mm com a ABS AT715. A resolução é ajustada por parâmetro.
O 174-183A já vem com saída RS-232C?
Não. A saída RS-232C precisa da unidade de saída de código 06AET993, opcional. A saída de texto por USB usa essa unidade e o pedal 937179T.
Que escalas lineares funcionam com o 174-183A?
O diagrama de sistema do catálogo liga o contador KA às escalas de sinal senoidal AT103, AT116, AT113, AT112-F e AT181, e à ABS AT715.
O que o sufixo A do 174-183A indica?
O cabo de alimentação. No folheto, o sufixo A corresponde ao padrão UL/CSA, cabo 02ZAA010.
