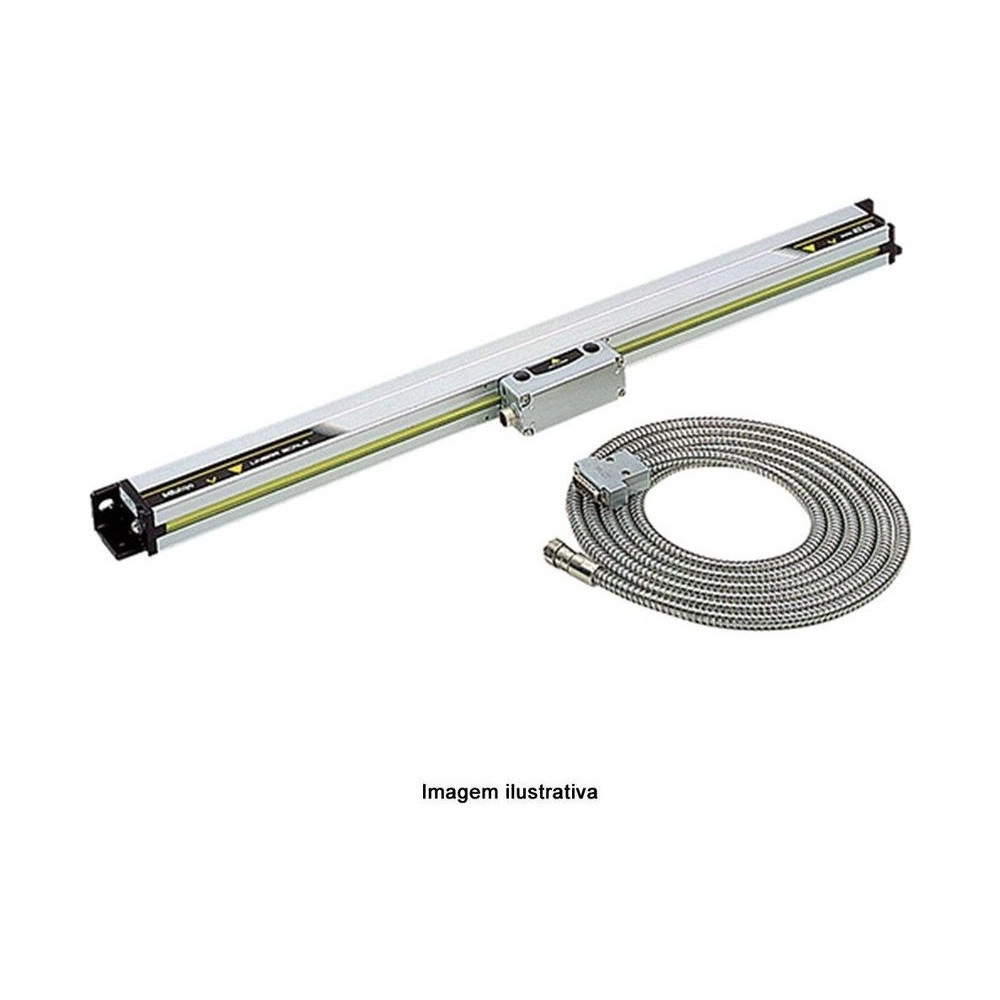

Escala Linear AT103 de 2000mm/80" – 539-136-30

SKU: 539-136-30

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Cabo de sinal e certificado de inspeção individual
Compra Segura
100% protegida
Sobre o produto

Modelo código 539-136-30 que é a escala linear de curso longo da série 539: a família vai de 100 a 6000 mm em 42 modelos, e cobre eixo de máquina grande sem emenda e sem trabalhar por trechos.

Este é o AT103-2000, de 2000 mm. Ele está na metade boa da família em dois pontos que andam juntos: a exatidão sai pela fórmula (5+5L₀/1000) µm, que aqui dá 15 µm, e a velocidade máxima de resposta é a cheia, 120 m/min. Acima de 3250 mm de curso a família muda de fórmula e cai para 50 m/min.

Para quem precisa de mais exatidão no mesmo curso, a Mitutoyo fabrica sob encomenda a AT103F, de classe 0 pela JIS, e a AT103S, mais fina ainda. A AT103 padrão trabalha com contador KA, KLD e PSU-200.

Resumo técnico
  • Curso efetivo 2000 mm · escala AT103
  • Exatidão 15 µm · a 20 °C
  • Resposta até 120 m/min · cabo de 5 m
  • Proteção IP53 · 0 a 45 °C

Destaques do produto

O que distingue o 539-136-30 dentro da família.

Até 6 metros de curso

A família AT103 vai de 100 a 6000 mm em 42 modelos, sem emendar escala.

Este mede 2000 mm

Com exatidão de 15 µm pela fórmula (5+5L₀/1000) µm do catálogo.

Velocidade cheia

120 m/min: a AT103 só cai para 50 m/min acima de 3250 mm de curso.

Três contadores

Trabalha com KA, KLD e também com o PSU-200.

Versões mais exatas sob encomenda

AT103F em classe 0 pela JIS e AT103S, para quando a tolerância aperta.

Certificado individual

Cada unidade sai de fábrica com certificado de inspeção próprio.

Principais características

O que cada número do 539-136-30 significa na prática.

  • 100 a 6000 mm Curso da família

    São 42 modelos. O curso da escala precisa ser igual ou maior que o do eixo.

  • 2000 mm Curso deste modelo

    É o comprimento útil que o cabeçote percorre sobre a régua.

  • 15 µm Exatidão

    A fórmula (5+5L₀/1000) µm vale até 3000 mm de curso; acima de 3250 o catálogo passa para (5+8L₀/1000).

  • 120 m/min Velocidade máxima

    Vale até 3250 mm de curso. Acima disso a família trabalha a 50 m/min.

  • KA, KLD, PSU-200 Contadores

    Pelo diagrama de sistema do catálogo, a PSU-200 atende às escalas de sinal senoidal da série 539, e a AT103 é uma delas.

  • IP53 Proteção

    Contra poeira e respingo, para ficar montada na máquina.

Quais problemas este produto resolve?

Situações de máquina em que o 539-136-30 é a escolha certa.

Desafio Eixo maior que qualquer escala do estoque

Emendar duas escalas ou medir por trechos soma erro a cada troca de referência, e o erro não aparece no relatório.

Solução

A AT103 vai a 6000 mm numa peça só; este modelo cobre 2000 mm.

Desafio A máquina erra a posição e o fuso está bom

Quando a posição vem da rotação do fuso, folga e desgaste entram na conta sem avisar.

Solução

A escala mede o carro direto, e o erro do fuso deixa de importar.

Desafio Escolher o curso e descobrir a exatidão depois

A exatidão da escala linear depende do curso, e uma ficha que só traz a fórmula não responde qual é a do modelo.

Solução

Aqui a conta está feita: (5+5L₀/1000) µm com L₀ de 2000 dá 15 µm.

Desafio Tolerância apertada num eixo longo

Curso longo com exigência fina elimina a maior parte das escalas de catálogo.

Solução

A AT103F, classe 0 pela JIS, e a AT103S são fabricadas sob encomenda para esse caso.

Informações Técnicas

Especificações, detalhes de construção, funções, modelos da família e o que vem na caixa.

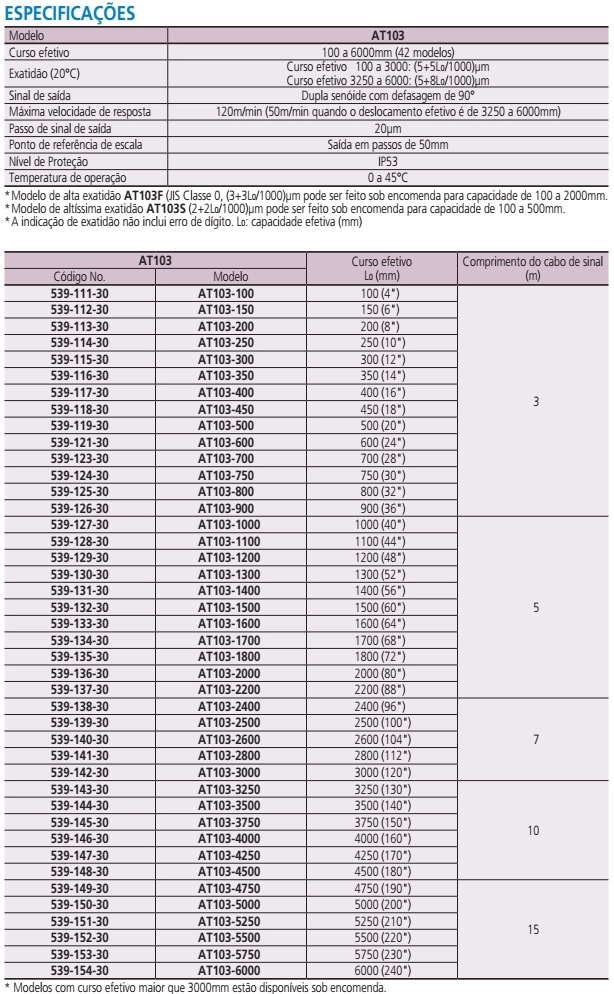

Especificações

  • Marca: Mitutoyo
  • Serie: 539
  • Modelo: AT103-2000
  • Curso efetivo L0 (mm): 2000 (80")
  • Comprimento do cabo de sinal (m): 5
  • Exatidão (20°C): Curso efetivo 100 a 3000: (5+5L0/1000)μm
  • Sinal de saída: Dupla senóide com defasagem de 90°
  • Máxima velocidade de resposta: 120m/min
  • Passo de sinal de saída: 20μm
  • Ponto de referência de escala: Saída em passos de 50mm
  • Nível de Proteção: IP53
  • Contador compatível: Contador KA / Contador KLD200
  • Temperatura de operação: 0 a 45°C

Detalhes técnicos

Curso da família
100 a 6000 mm (42 modelos)

Funções

Funções de operação do 539-136-30
Leitura de posição na máquina

A escala é fixada no eixo e informa a posição real do carro ao contador, em vez de a máquina deduzi-la da rotação do fuso. Folga e desgaste do fuso deixam de entrar na conta.

Ponto de referência a cada 50 mm

Depois de desligar, basta passar por um ponto de referência para a máquina recuperar a origem: no AT103-2000 eles saem a cada 50 mm de curso.

Sinal para o contador

A saída é dupla senóide com defasagem de 90°, o formato que os contadores da linha esperam.

Proteção contra o ambiente

Nível IP53 e operação de 0 a 45 °C: é sensor para ficar montado em máquina, não em sala de medição.

Passo de sinal de 20 µm

O passo do sinal de saída é de 20 µm; a resolução final de leitura é definida no contador ligado à escala.

Variações da série

Modelos AT103 disponíveis na loja

Código Curso efetivo Exatidão Cabo de sinal
539-136-30 (este) 2000 mm 15 µm 5 m
539-142-30 3000 mm 20 µm 7 m
539-146-30 4000 mm 37 µm 10 m
539-154-30 6000 mm 53 µm 15 m

Itens inclusos

  • Escala linear AT103-2000
  • Cabo de sinal de 5 m
  • Certificado de inspeção individual

Perguntas e Respostas

O que é a escala linear 539-136-30?

É o sensor de posição de um eixo de máquina, da família AT103, com curso efetivo de 2000 mm. Presa ao eixo, ela informa ao contador onde o carro está de fato, em vez de a máquina deduzir a posição pela rotação do fuso.

Qual a exatidão do 539-136-30?

15 µm a 20 °C. O catálogo declara a exatidão da AT103 como fórmula: (5+5L₀/1000) µm para curso de até 3000 mm, e (5+8L₀/1000) µm de 3250 a 6000 mm. Com L₀ de 2000 o resultado é 15 µm, e o valor não inclui erro de dígito.

Por que o 539-136-30, da AT103, tem duas velocidades máximas no catálogo?

Porque acima de 3250 mm de curso a régua é mais longa e o limite cai de 120 para 50 m/min. Este modelo, de 2000 mm, trabalha a 120 m/min.

Que contador funciona com o 539-136-30?

Contador KA, KLD e PSU-200. A saída é dupla senóide com defasagem de 90°, que é o formato que eles esperam. A resolução final de leitura é definida no contador, não na escala.

O 539-136-30 aguenta o ambiente da máquina?

A proteção é IP53 e a faixa de operação vai de 0 a 45 °C. É sensor para ficar montado; ainda assim, jato direto de refrigerante e cavaco acumulado sobre o perfil encurtam a vida de qualquer escala linear.
