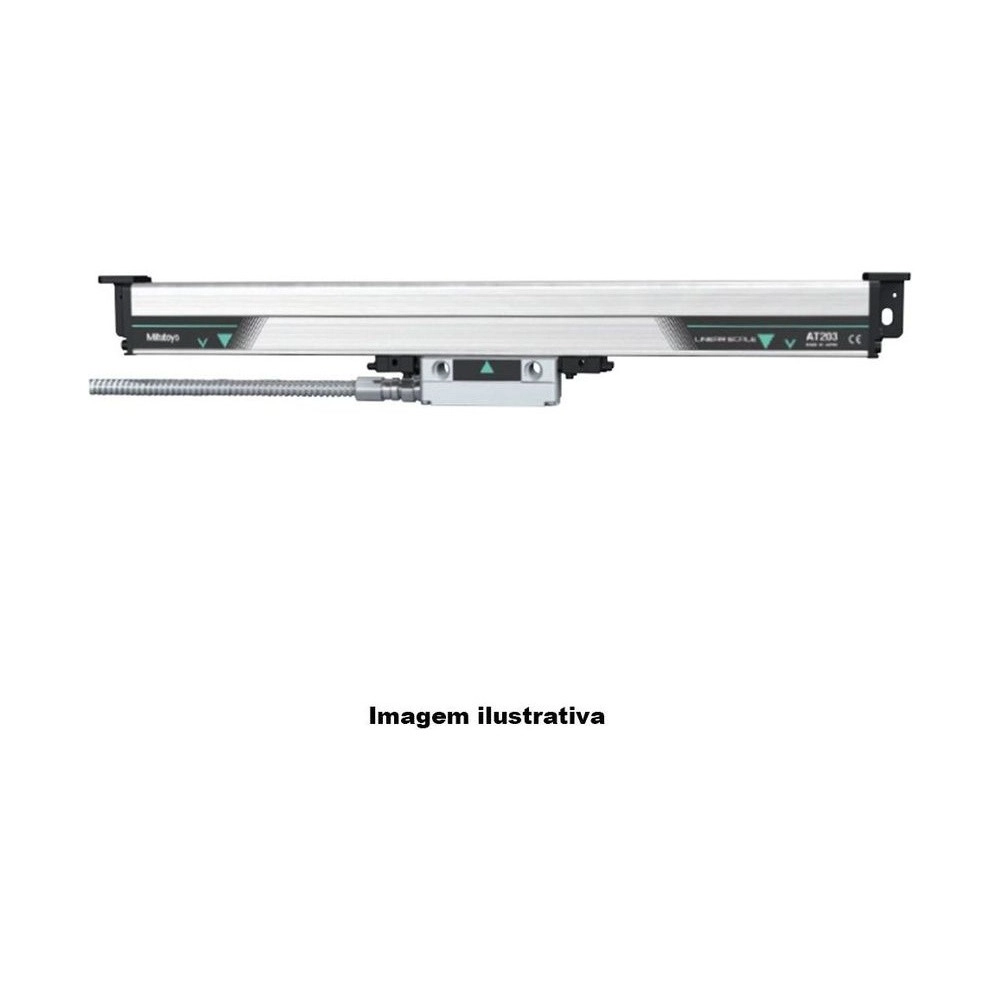

Escala Linear AT203 de 2500mm/100" – 539-439-30

SKU: 539-439-30

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Cabo de sinal e certificado de inspeção individual
Compra Segura
100% protegida
Sobre o produto

Modelo código 539-439-30 que é a escala linear compacta da série 539 que liga direto no comando numérico da máquina. Não há unidade de sinal nem de pulso entre a escala e o CNC: é um item a menos para instalar, alimentar e manter.

Este é o AT203-2500, de 2500 mm. A exatidão sai da fórmula (5+5L₀/1000) µm e dá 17,5 µm. A AT203 tem três faixas de exatidão conforme o curso, e este modelo está na do meio; a velocidade máxima aqui é a cheia, 120 m/min.

O que mais distingue esta família é a resolução escolhida na própria escala, por chave DIP, entre 0,1, 0,5 e 1 µm: nas outras escalas lineares da loja a resolução de leitura é definida no contador.

Resumo técnico
  • Curso efetivo 2500 mm · escala AT203
  • Exatidão 17,5 µm · a 20 °C
  • Resposta até 120 m/min · cabo de 5 m
  • Proteção IP53 · 0 a 45 °C

Destaques do produto

O que distingue o 539-439-30 dentro da família.

Liga direto no CNC

Sem unidade de sinal ou de pulso entre a escala e o comando numérico.

Resolução por chave DIP

0,1, 0,5 ou 1 µm, escolhidos na própria escala e não no contador.

Exatidão de 17,5 µm

Pela fórmula (5+5L₀/1000) µm, a faixa intermediária da família.

Velocidade cheia

120 m/min: a AT203 só cai para 50 m/min acima de 3250 mm de curso.

Três faixas de exatidão

De 100 a 1500, de 1600 a 3000 e de 3250 a 6000 mm, cada uma com a sua fórmula.

Certificado individual

Cada unidade sai de fábrica com certificado de inspeção próprio.

Principais características

O que cada número do 539-439-30 significa na prática.

  • Direta ao CNC Conexão

    Dispensa unidade de sinal ou de pulso, que nas outras famílias é item à parte.

  • 0,1 / 0,5 / 1 µm Resolução

    Escolhida em chave DIP na própria escala. É a única escala linear da loja com esse ajuste.

  • 2500 mm Curso deste modelo

    O comprimento útil que o cabeçote percorre.

  • 17,5 µm Exatidão

    Pela fórmula (5+5L₀/1000) µm. A família tem três faixas: (3+3L₀/1000) até 1500 mm, (5+5L₀/1000) até 3000 e (5+8L₀/1000) até 6000.

  • 120 m/min Velocidade máxima

    Vale até 3250 mm de curso; acima disso a família trabalha a 50 m/min.

  • IP53 Proteção

    Contra poeira e respingo, para montagem na máquina.

Quais problemas este produto resolve?

Situações de máquina em que o 539-439-30 é a escolha certa.

Desafio Mais uma caixa entre a escala e o comando

Unidade de sinal ou de pulso é um item a mais para instalar, alimentar, cabear e manter, e é mais um ponto de falha.

Solução

A AT203 conecta direto no comando numérico da máquina.

Desafio Resolução fixa para a aplicação errada

Quando a resolução vem travada no modelo, a escolha deixa de ser pelo curso e passa a ser pela leitura.

Solução

Na AT203 a resolução é escolhida em chave DIP: 0,1, 0,5 ou 1 µm na própria escala.

Desafio A máquina erra a posição e o fuso está bom

Quando a posição vem da rotação do fuso, folga e desgaste entram na conta sem avisar.

Solução

A escala mede o carro direto, e o erro do fuso deixa de importar.

Desafio Não saber em que faixa o modelo cai

A AT203 muda de fórmula duas vezes ao longo da linha, e a ficha que traz só a fórmula não diz qual vale.

Solução

Aqui está declarado: com 2500 mm o modelo cai na faixa (5+5L₀/1000) µm e a exatidão é 17,5 µm.

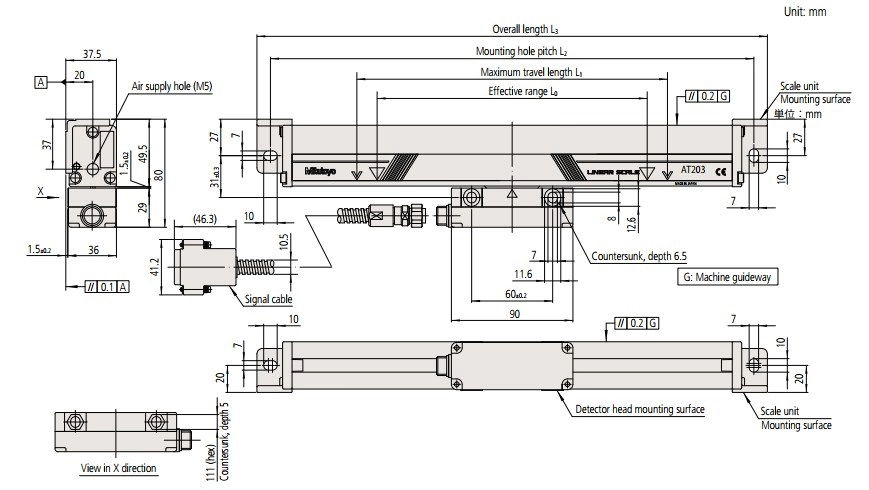

Informações Técnicas

Especificações, detalhes de construção, funções, modelos da família e o que vem na caixa.

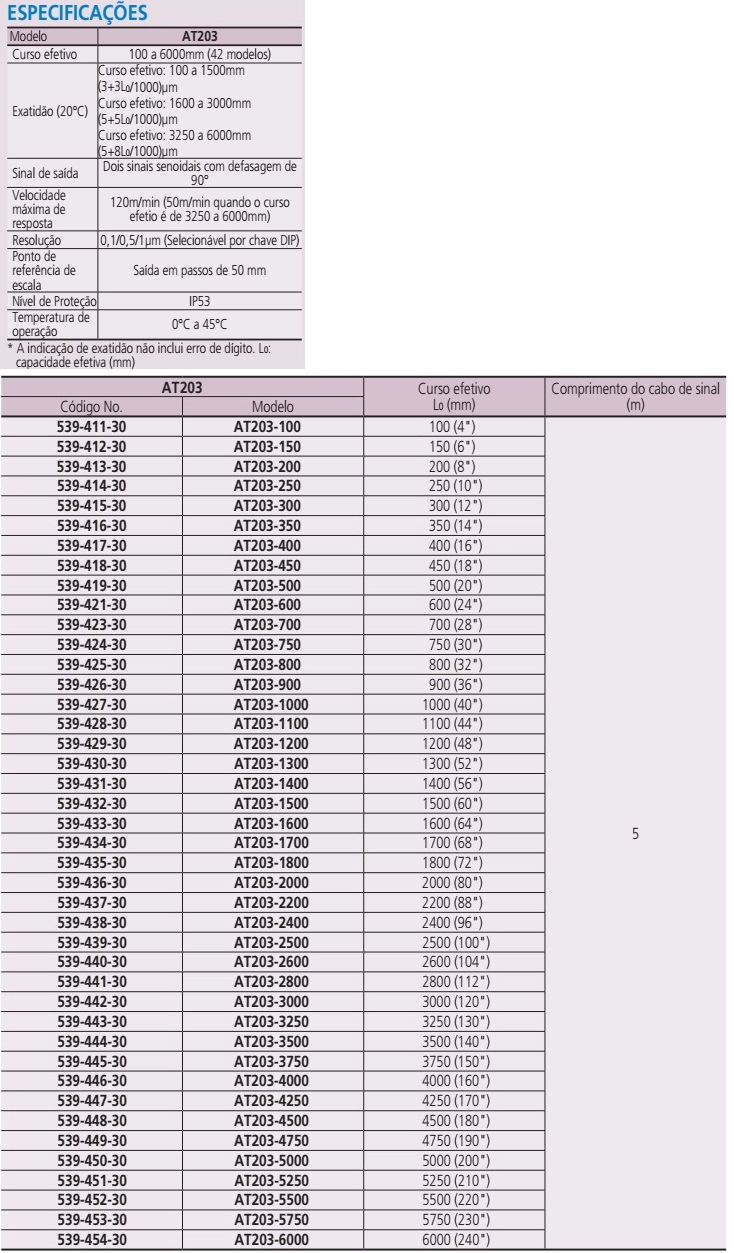

Especificações

  • Marca: Mitutoyo
  • Serie: 539
  • Modelo: AT203-2500
  • Curso efetivo L0 (mm): 2500 (100")
  • Comprimento do cabo de sinal (m): 5
  • Exatidão (20°C): Curso efetivo: 100 a 1500mm (3+3L0/1000)μm Curso efetivo: 1600 a 3000mm (5+5L0/1000)μm Curso efetivo: 3250 a 6000mm (5+8L0/1000)μm
  • Sinal de saída: Dois sinais senoidais com defasagem de 90°
  • Máxima velocidade de resposta: 120m/min (50m/min quando o deslocamento efetivo é de 3250 a 6000mm)
  • Ponto de referência de escala: Saída em passos de 50mm
  • Nível de Proteção: IP53
  • Temperatura de operação: 0 a 45°C
  • Resolução / Graduação : 0,1/0,5/1μm (Selecionável por chave DIP)

Detalhes técnicos

Velocidade máxima de resposta
120 m/min
Curso da família
100 a 6000 mm (42 modelos)

Funções

Funções de operação do 539-439-30
Leitura de posição na máquina

A escala é fixada no eixo e informa a posição real do carro ao contador, em vez de a máquina deduzi-la da rotação do fuso. Folga e desgaste do fuso deixam de entrar na conta.

Ponto de referência a cada 50 mm

Depois de desligar, basta passar por um ponto de referência para a máquina recuperar a origem: no AT203-2500 eles saem a cada 50 mm de curso.

Sinal para o contador

A saída é dois sinais senoidais com defasagem de 90°, o formato que os contadores da linha esperam.

Proteção contra o ambiente

Nível IP53 e operação de 0 a 45 °C: é sensor para ficar montado em máquina, não em sala de medição.

Resolução por chave DIP

A resolução é escolhida em chave física na própria escala, entre 0,1, 0,5 e 1 µm, sem software e sem depender do contador.

Conexão direta ao CNC

A escala liga direto no comando numérico da máquina, sem unidade de sinal ou de pulso no meio do caminho.

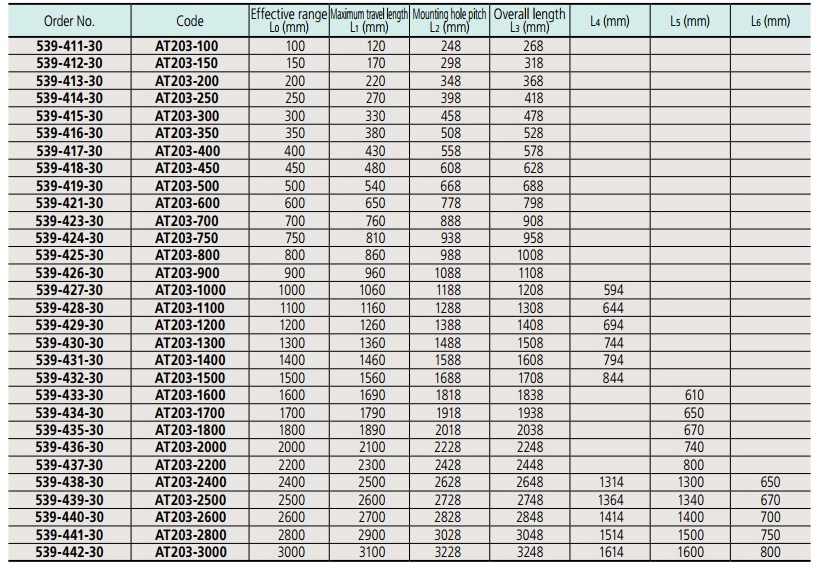

Variações da série

Modelos AT203 disponíveis na loja

Código Curso efetivo Exatidão Cabo de sinal
539-439-30 (este) 2500 mm 17,5 µm 5 m
539-450-30 5000 mm 45 µm 5 m

Itens inclusos

  • Escala linear AT203-2500
  • Cabo de sinal de 5 m
  • Certificado de inspeção individual

Perguntas e Respostas

O que é a escala linear 539-439-30?

É o sensor de posição de um eixo de máquina, da família AT203, com curso efetivo de 2500 mm. O traço da família é a conexão direta ao comando numérico, sem unidade de sinal ou de pulso no caminho.

Qual a resolução do 539-439-30?

0,1, 0,5 ou 1 µm, escolhida em chave DIP na própria escala. É o que separa a AT203 das outras famílias de escala da loja, em que a resolução de leitura é definida no contador.

Qual a exatidão do 539-439-30?

17,5 µm a 20 °C. A AT203 tem três faixas: (3+3L₀/1000) µm até 1500 mm de curso, (5+5L₀/1000) µm de 1600 a 3000 e (5+8L₀/1000) µm de 3250 a 6000. Com 2500 mm este modelo cai na faixa (5+5L₀/1000) µm.

O 539-439-30 precisa de contador?

Não necessariamente. A família foi feita para ligar direto no comando numérico da máquina; a saída são dois sinais senoidais com defasagem de 90°. Se a aplicação for leitura visual em vez de realimentação de CNC, aí sim entra um contador.

O 539-439-30 aguenta o ambiente da máquina?

A proteção é IP53 e a faixa de operação vai de 0 a 45 °C. É sensor para ficar montado; jato direto de refrigerante e cavaco acumulado sobre o perfil encurtam a vida de qualquer escala linear.
