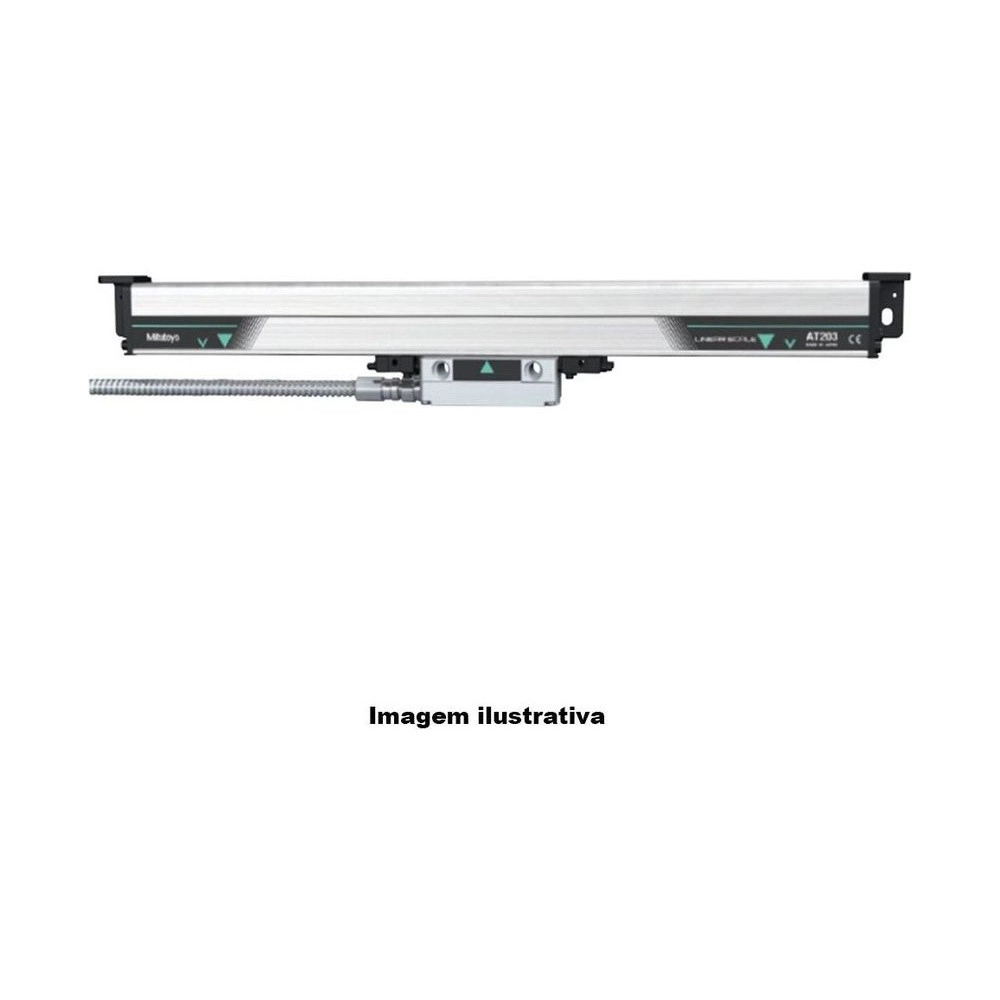

O que é a escala linear 539-450-30?
É o sensor de posição de um eixo de máquina, da família AT203, com curso efetivo de 5000 mm. O traço da família é a conexão direta ao comando numérico, sem unidade de sinal ou de pulso no caminho.
Qual a resolução do 539-450-30?
0,1, 0,5 ou 1 µm, escolhida em chave DIP na própria escala. É o que separa a AT203 das outras famílias de escala da loja, em que a resolução de leitura é definida no contador.
Qual a exatidão do 539-450-30?
45 µm a 20 °C. A AT203 tem três faixas: (3+3L₀/1000) µm até 1500 mm de curso, (5+5L₀/1000) µm de 1600 a 3000 e (5+8L₀/1000) µm de 3250 a 6000. Com 5000 mm este modelo cai na faixa (5+8L₀/1000) µm.
O 539-450-30 precisa de contador?
Não necessariamente. A família foi feita para ligar direto no comando numérico da máquina; a saída são dois sinais senoidais com defasagem de 90°. Se a aplicação for leitura visual em vez de realimentação de CNC, aí sim entra um contador.
O 539-450-30 aguenta o ambiente da máquina?
A proteção é IP53 e a faixa de operação vai de 0 a 45 °C. É sensor para ficar montado; jato direto de refrigerante e cavaco acumulado sobre o perfil encurtam a vida de qualquer escala linear.
