Conectando projeto e medição

Quando projeto e medição estão conectados,
a medição em si muda drasticamente.

Para aumentar a eficiência das operações de medição, observe atentamente o layout do processo.
Apenas adicionando informações de tolerância aos modelos CAD 3D torna possível a
geração de programas de medição em máquinas tridimensionais CNC com um único cliquee.

Tempo de preparação do programa de medição
reduzido até 95%

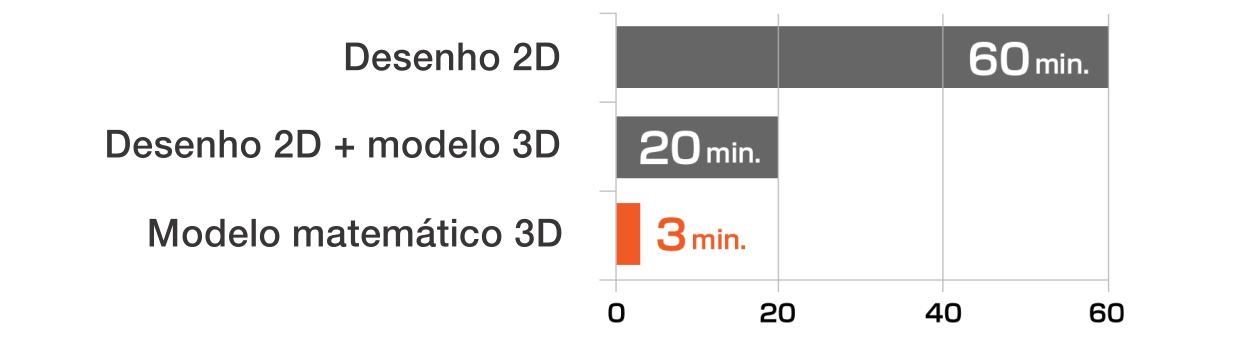

O que levaria de 45 a 60 minutos com um método manual com desenho 2D tradicional ou de 15 a 20 minutos com um método utilizando desenho 2D com modelo 3D agora pode ser executado em aproximadamente 3 minutos usando o MiCAT Planner.

Sample block

Comparação do tempo de preparação
de programa de medição

Comparação do tempo de preparação do programa de medição
Comparação do tempo de preparação do programa de medição

A medição se torna possível no menor tempo,
com um grande aumento na eficiência das operações de medição

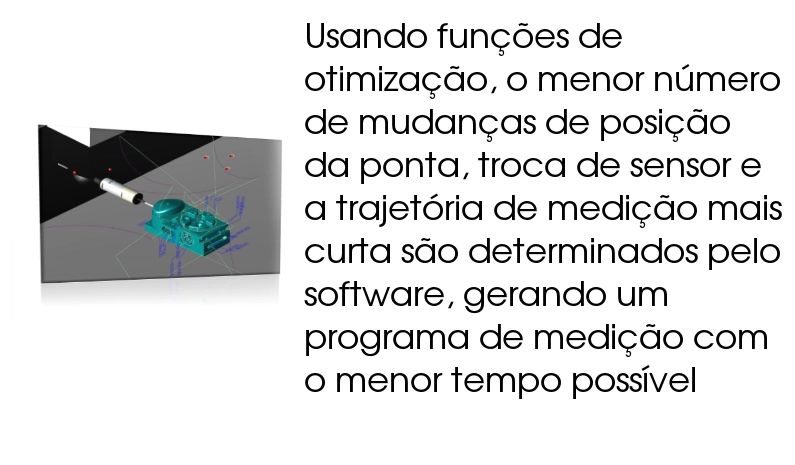

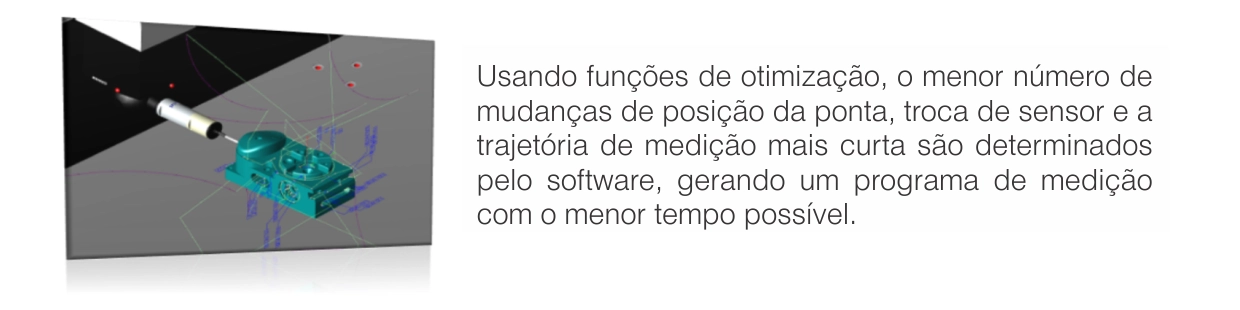

Usando funções de otimização, o menor número de mudanças de posição da ponta, troca de sensor e a trajetória de medição mais curta são determinados pelo software, gerando um programa de medição com o menor tempo possível

Measurement path

Otimização automática de trajetória

Automatically optimized measurement path
Automatically optimized measurement path
Cursor

Com a diminuição do tempo de medição,
é possível um grande aumento da eficiência nas operações de medição

Qualidade de medição estável sem a variação entre operadores

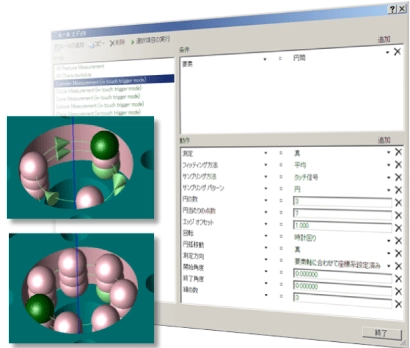

Ao definir regras de medição usando a função de editor de regras, você pode gerar automaticamente uma trajetória de medição de acordo com essas regras. Isso evita diferentes operações entre os programadores.

Measurement quality

Elimine variações na
qualidade de medição

Ao definir regras de medição usando a função de editor de regras, você pode gerar automaticamente uma trajetória de medição de acordo com essas regras. Isso evita diferentes operações entre os programadores.

Eliminate variations in measurement quality

Operações intuitivas;

janelas fáceis de usar

A configuração de tela do MiCAT Planner permite uma configuração de "vista simples" que permite operações intuitivas (visualização 3D, visão do programa, etc.). Você também pode personalizar livremente o posicionamento e o tamanho da janela.

Screen configuration

Configurações de tela e funções

Screen configuration and functions
Configurações de tela e funções

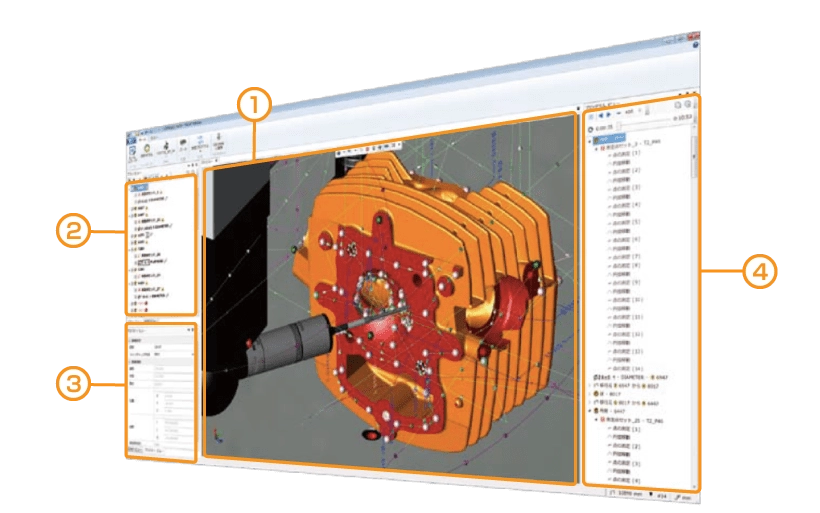

① Vista 3D Visualização de informações gráficas.
・Dispositivo de medição
・Modelos CAD, informações de tolerância
・Pontos de medição e trajetória
・Animação da medição
② Vista do Plano ・Lista de elementos medidos, tolerâncias e etc.
・A necessidade de medição de alguns elementos pode ser indicada com uma simples seleção.
③ Propriedades Elementos, tolerâncias, alteração e edição de nomes de pontos de medição pode ser realizado para cada elemento.
④ Programa de Medição ・Detalhes da medição.
・Usando a função de animação, é possível executar uma animação da medição com a vista 3D.
Formatos Suportados (modelos CAD)
Formatos Extensão Versões Suportadas
ACIS .sat R1-2016.1.0 (PMI não suportada)
STEP .step/ .stp AP203, AP204, AP242 (PMI não suportada)
NX *1 .prt 11-18, NX1-10
Creo Parametric (Pro/E) *1 .prt/ .prt.* 16-Wildfire5, Creo 1.0-3.0
CATIA v5 *1 .CATPART v5 R8 – 5 – 6R2016
Solid Works *1 .sldprt 98 - 2016 (with PMI: 2014 - 2016)

*1 Opcional (um dos modelos é incluído por padrão)
Nota: O modelo dever ser do tipo sólido. Montagens são são suportadas.

Versões do MCOSMOS Suportadas
(MiCAT Planner v1.5)

  • ①MCOSMOS para uso na geração de programas de medição com o MICAT Planner
    MCOSMOS v4.0R9, MCOSMOS v4.1R6 ou superior
  • ②MCOSMOS para uso na execução de programa (modo repete)
    MCOSMOS v4.0R5 ou superior*Para usar os programas de medição gerados pelo MiCAT Planner, é necessário os "Direitos de Execução (Opção de Execução)".
    "Direitos de Execução (Opção de Execução)" para um dispositivo de medição 3D já está incluído no MICAT Planner.

Idiomas suportados

【Suporte p/ 15 idiomas】
Japonês, inglês (US/UK), alemão, francês, espanhol, português, italiano, chinês (simplificado/tradicional), coreano, polonês, tcheco, holandês, turco
