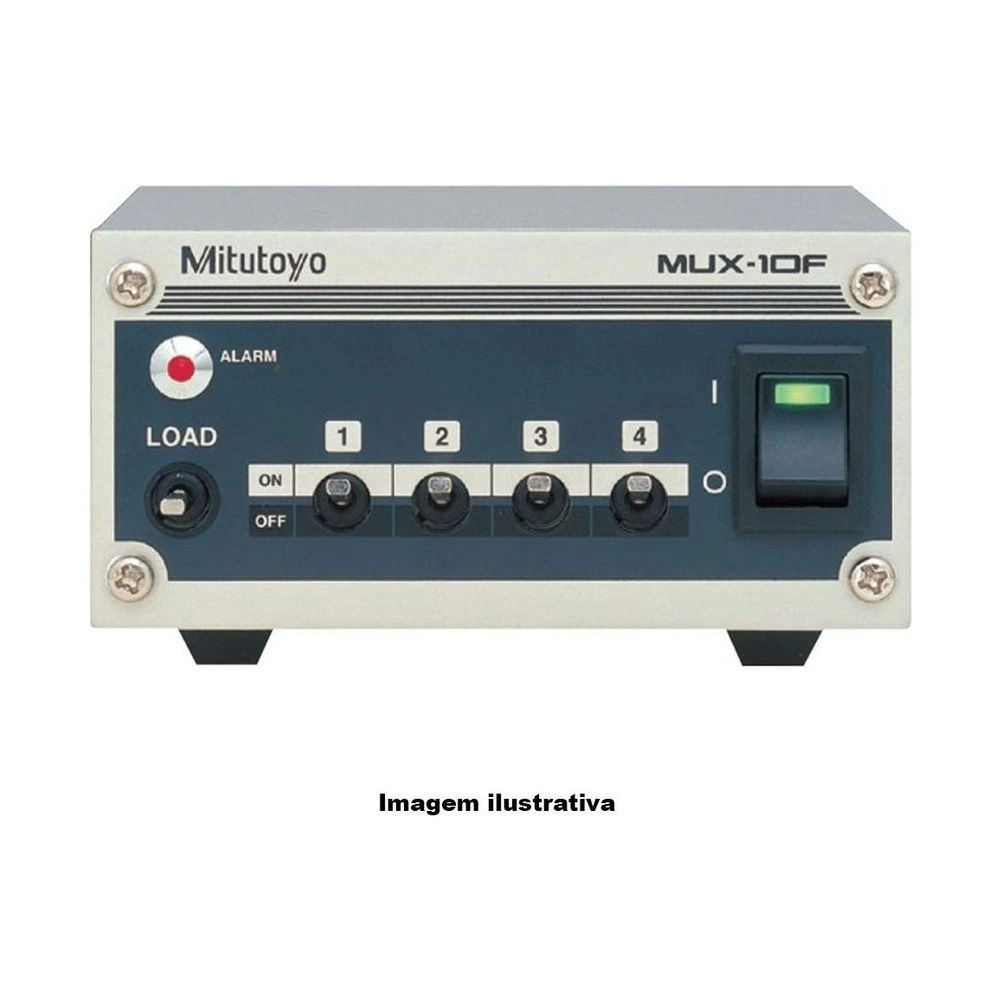

Digimatic Multiplexador MUX-10F - 264-002A

SKU: 264-002A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Recebe até 4 instrumentos Digimatic e converte a medição para RS-232C, que segue para um PC ou um sequenciador (CLP). É a forma de levar vários instrumentos a uma única porta serial.

A leitura pode vir do botão de dados do instrumento, da chave de carga do próprio MUX-10F ou de um comando do PC. A chave de carga lê os canais marcados na chave de seleção, do 1 ao 4, e resolve instrumento sem botão e medição simultânea; o comando pede um canal ou um grupo, e o programa lê na hora certa (pág. 09-21).

Software de comunicação e cabos não acompanham: cada instrumento liga pelo cabo Digimatic do seu tipo de conector, e o PC, por um cabo RS-232C direto comum. A alimentação é por adaptador CA de 9 V e 500 mA, e o pedal 937179T é opcional.

Resumo técnico
  • MUX-10F · multiplexador Digimatic
  • 4 canais numa saída RS-232C
  • Botão, chave de carga ou comando do PC
  • Adaptador CA 9 V · cabos à parte

Destaques do produto

O que distingue o 264-002A entre as interfaces de entrada Digimatic.

4 canais

Um instrumento em cada.

RS-232C

Para PC ou CLP.

Chave de carga

Lê os canais marcados.

Comando do PC

Canal ou grupo de canais.

300 a 19.200 bps

Velocidade selecionável.

Pedal opcional

937179T, para entrada rápida.

Principais características

O que cada número do 264-002A significa na prática.

  • 4 entradas Digimatic Canais

    Cada canal recebe um instrumento pelo cabo do seu conector; na saída, o número do canal vem antes do valor, e o PC sabe de qual instrumento veio a leitura (pág. 09-21).

  • Instrumento sem botão Chave de carga

    Quando o instrumento não tem botão de dados, ou a medição é simultânea, a chave de carga lê os canais marcados na chave de seleção, em ordem do 1 ao 4; o pedal 937179T faz o mesmo com o pé (pág. 09-21).

  • Canal ou grupo Comando do PC

    Um comando ASCII pede um canal (1 a 4) ou grupos, como 1, 2, 3 e 4 ou 2 e 3; com o modo de 4 canais desligado, os comandos de grupo A a D funcionam como no MUX-10 anterior (pág. 09-21).

  • RS-232C, 300 a 19.200 bps Saída

    Half duplex, código ASCII/JIS de 8 bits, sem paridade e 1 stop bit, por conector D-sub de 9 pinos; para o PC, o catálogo indica um cabo RS-232C direto comum (pág. 09-21).

  • Canal e valor Formato do dado

    Cada leitura sai com o código de formato, o número do canal, o item de medição e o valor; quando o canal não tem dado, sai um código de erro no lugar (pág. 09-21).

Quais problemas este produto resolve?

Situações em que o 264-002A é a escolha certa.

Desafio Vários instrumentos, uma porta serial

Um PC ou CLP não tem uma porta para cada instrumento.

Solução

O 264-002A junta até 4 instrumentos Digimatic numa saída RS-232C.

Desafio Medição simultânea

Apertar o botão de cada instrumento ao mesmo tempo não dá.

Solução

A chave de carga do 264-002A lê os canais escolhidos, em ordem.

Desafio Ler no momento certo da linha

O programa precisa pedir o dado quando a peça está posicionada.

Solução

Por comando, o 264-002A envia um canal ou um grupo de canais.

Desafio Substituir um MUX-10 antigo

Um programa feito para o MUX-10 depende dos comandos dele.

Solução

O 264-002A também aceita os comandos de grupo A a D do MUX-10.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: 264
  • Modelo: MUX-10F
  • Marca: Mitutoyo
  • Saída de Dados: RS-232C, half duplex, 300 a 19.200 bps (ASCII/JIS, 8 bits)
  • Notas / Obs.: Não acompanha software de comunicação nem cabos. Para o PC, usar um cabo RS-232C direto comum. O sufixo A do código indica o adaptador CA para a América do Norte.

Detalhes técnicos

Comandos
Canal 1 a 4 ou grupos de canais, em ASCII
Compatibilidade
Com o modo de 4 canais desligado, comandos de grupo A a D iguais aos do MUX-10
Formato do dado
Código de formato, canal, item de medição e valor; canal de menor número primeiro
Código de erro
Sem dado no canal ou dado em formato diferente
Sufixo do código
Tensão da rede do adaptador CA: A, América do Norte (catálogo)

Transmissão de dados

O 264-002A é o ponto de encontro de até 4 instrumentos Digimatic com o PC ou o sequenciador.

Entradas
4 canais Digimatic, pelos cabos de conexão Digimatic
Saída
RS-232C half duplex, ASCII/JIS, 8 bits, sem paridade, 1 stop bit
Velocidade
300, 600, 1200, 2400, 4800, 9600 ou 19.200 bps
Formas de entrada
Botão do instrumento, chave de carga com seleção de canais, comando do PC
Ligação ao PC
Cabo RS-232C direto comum (não incluso)

Cabo de conexão por tipo de conector do instrumento

Tipo A (paquímetros e escalas)
05CZA624 (1 m) ou 05CZA625 (2 m)
Tipo B (micrômetros e Holtest)
05CZA662 (1 m) ou 05CZA663 (2 m)
Tipo C (paquímetros, cabeçotes e escalas)
959149 (1 m) ou 959150 (2 m)
Tipo D (relógios, rugosímetros e durômetros)
936937 (1 m) ou 965014 (2 m)
Tipo E (durômetros HM-102 a HM-411)
937387 (1 m) ou 965013 (2 m)
Tipo F (relógios, súbitos e escalas SD)
905338 (1 m) ou 905409 (2 m)
Tipo G (relógios ID-N e ID-B)
21EAA194 (1 m) ou 21EAA190 (2 m)

Os cabos dos conectores SA (06AGL111/121), SF (06AGL011/021), CR (04AZB512/513) e em L (905689 a 905694) a loja não vende (catálogo, págs. 09-23 e 09-24).

Variações da série

Interfaces de entrada Digimatic na loja

Código Modelo Entradas Saída
264-020 IT-020U 1 instrumento USB (teclado HID ou VCP)
264-007 IT-007R 1 instrumento RS-232C, 2400 bps
264-002A (este) MUX-10F 4 instrumentos RS-232C, 300 a 19.200 bps

Itens inclusos

  • Multiplexador MUX-10F 264-002A
  • Vendidos à parte: os cabos Digimatic de cada instrumento e o cabo RS-232C para o PC

Perguntas e Respostas

MUX-10F, IT-007R ou IT-020U: quando escolher o 264-002A?

Quando são vários instrumentos para uma porta RS-232C: o MUX-10F recebe até 4. O IT-007R liga um instrumento em RS-232C, e o IT-020U, um instrumento pela USB.

O 264-002A vem com cabos e software?

Não. Os cabos Digimatic são comprados pelo tipo de conector de cada instrumento, o PC liga por um cabo RS-232C direto comum, e o software de comunicação não acompanha (pág. 09-21).

Qual cabo liga cada instrumento ao 264-002A?

O cabo de conexão Digimatic do tipo do conector do instrumento, de 1 ou 2 m: na loja, os tipos A a G (tabela na aba Transmissão de dados).

O 264-002A funciona com o USB-ITPAK?

O catálogo lista o USB-ITPAK com IT-016U, IT-020U, USB-ITN, U-WAVE e DP-1VA LOGGER; o MUX-10F não está na lista e sai em RS-232C, para um programa de comunicação serial (págs. 09-15 e 09-21).

O que significa o A no código 264-002A?

Pelo catálogo, o sufixo indica a tensão da rede do adaptador CA: A é a versão para a América do Norte; D Europa, E Reino Unido, K Coreia e DC China (pág. 09-21).

O 264-002A aceita pedal?

Aceita o pedal 937179T, opcional, que agiliza a entrada de dados no modo em que a leitura é pedida pela chave de carga.
