Pedal (opcional) – 937179T

SKU: 937179T

  Melhor Oferta
de: R$230,67 15% Economize R$34,60
por: R$186,27 À vista no PIX com 5% OFF
ou R$196,07 em até 3x de R$65,36 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

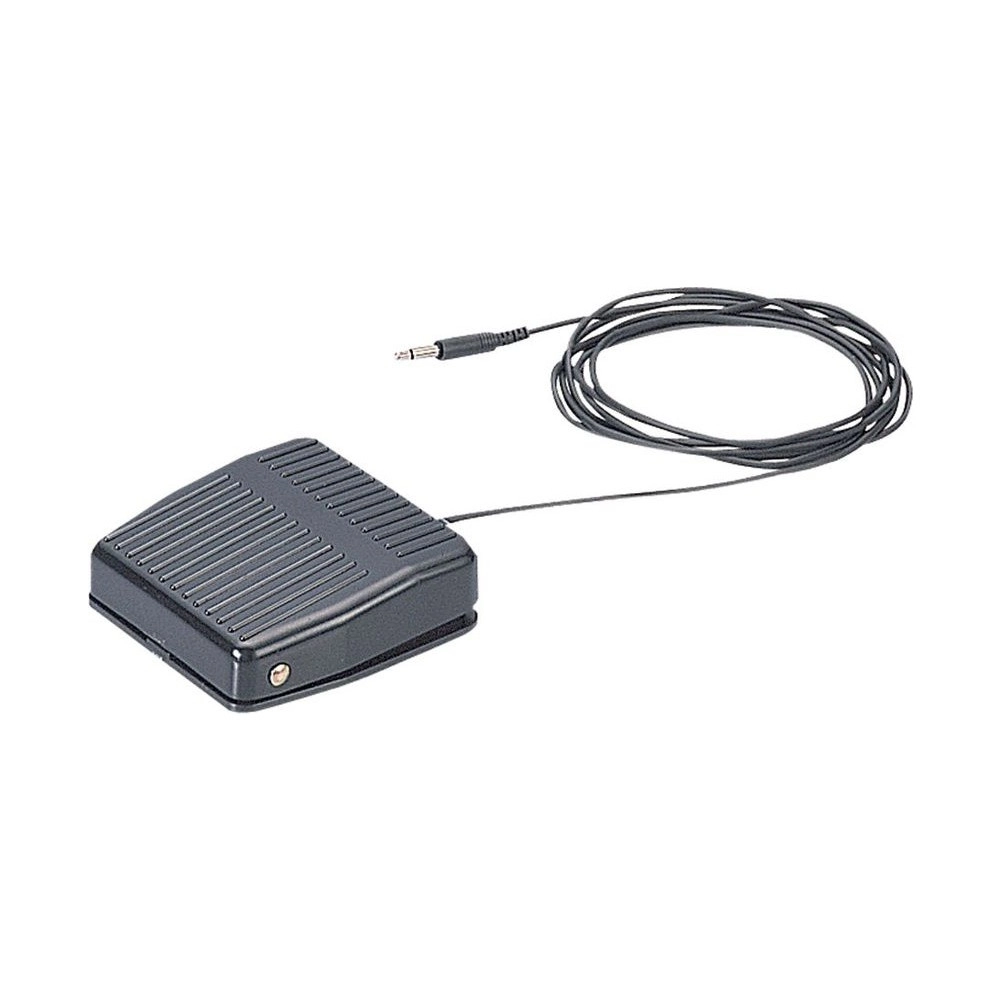

Envia a medição com o pé: com as duas mãos na peça e no instrumento, o operador pisa no pedal e a leitura segue para o aparelho que coleta o dado. O cabo do pedal tem 2 m.

Liga sem adaptador à entrada de pedal dos conversores IT-020U e IT-007R, ao multiplexador MUX-10F e aos cabos U-WAVE-T com entrada para pedal (02AZE140A a G e 02AZG021). Pelo catálogo 2019, liga também ao contador LSM-6200 544-072A do micrômetro a laser.

O USB-ITN é a exceção: não tem entrada de pedal, e o catálogo pede o adaptador USB-FSW 06ADV384, que a loja não vende, e o software USB-ITPAK. Por esse caminho, o pedal também cancela, pula e insere um texto registrado, como GO/NG (págs. 09-5 e 09-15).

Resumo técnico
  • Pedal · envio com o pé
  • Cabo de 2 m
  • IT-020U, IT-007R, MUX-10F e cabos U-WAVE-T com pedal
  • USB-ITN só com adaptador USB-FSW

Destaques do produto

O que distingue o 937179T no sistema de coleta de dados.

Mãos livres

A medição vai com o pé.

Cabo de 2 m

Do pedal ao aparelho.

IT-020U e IT-007R

Entrada de pedal própria.

MUX-10F

Até 4 instrumentos.

U-WAVE-T

Cabos com entrada para pedal.

USB-ITN

Só com o adaptador USB-FSW.

Principais características

O que cada número do 937179T significa na prática.

  • Pelo pé Acionamento

    O pedal faz o papel do botão de dados: com a peça e o instrumento nas mãos, o operador envia a leitura sem soltar nenhum dos dois (págs. 09-6 e 09-9).

  • IT-020U e IT-007R Conversores

    Os dois conversores Digimatic têm entrada para o pedal; no IT-020U a leitura entra no PC pela USB, e no IT-007R pela porta serial RS-232C (pág. 09-6).

  • MUX-10F Multiplexador

    No MUX-10F, que reúne até 4 instrumentos, o pedal opcional agiliza a entrada de dados no modo em que a leitura é pedida pela tecla do aparelho (pág. 09-21).

  • Cabos U-WAVE-T com pedal Sem fio

    Nos cabos 02AZE140A a G e 02AZG021, o pedal liga numa derivação de aprox. 500 mm, e a leitura vai sem fio pelo U-WAVE-T (pág. 09-9).

  • Só com o USB-FSW USB-ITN

    O USB-ITN não tem entrada de pedal: o catálogo pede o adaptador USB-FSW 06ADV384 (a loja não vende), de 160 mm, e o software USB-ITPAK (págs. 09-5 e 09-15).

Quais problemas este produto resolve?

Situações em que o 937179T é a escolha certa.

Desafio Mãos ocupadas

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

O 937179T envia a medição com o pé.

Desafio Vários instrumentos num dispositivo

No MUX-10F, cada leitura precisa ser disparada.

Solução

Ligado ao MUX-10F, o 937179T dispara a entrada sem tirar as mãos da peça.

Desafio Medição sem fio com pedal

O pedal precisa de uma entrada no caminho até o transmissor.

Solução

Os cabos 02AZE140A a G e 02AZG021 têm essa entrada.

Desafio Corrigir leitura enviada por engano

Um valor errado precisa sair da planilha.

Solução

Pelo USB-FSW com o USB-ITPAK, o 937179T também cancela e pula dados.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Notas / Obs.: Com o USB-ITN, precisa do adaptador USB-FSW 06ADV384 e do software USB-ITPAK. Com o USB-ITPAK, o pedal pode pedir o dado, cancelar, pular e inserir texto (ex.: GO/NG).

Detalhes técnicos

Cabo
2 m
Com IT-020U e IT-007R
Entrada própria de pedal (pág. 09-6)
Com MUX-10F
Entrada de pedal para a leitura pela tecla (pág. 09-21)
Com U-WAVE-T
Cabos com entrada para pedal 02AZE140A a G e 02AZG021
Com USB-ITN
Adaptador USB-FSW 06ADV384 (não vendido na loja) e software USB-ITPAK
Com LSM-6200
Contador 544-072A (catálogo 2019)

Funções

Como o 937179T trabalha
Pedir o dado

Um toque no pedal envia a medição, como o botão de dados.

Cancelar e pular

Pelo adaptador USB-FSW com o USB-ITPAK.

Inserir texto

Texto registrado, como GO/NG, pelo adaptador USB-FSW com o USB-ITPAK.

Transmissão de dados

O 937179T não transmite sozinho: ele aciona o envio no aparelho ou no cabo a que está ligado.

IT-020U e IT-007R
Entrada de pedal do conversor
MUX-10F
Entrada de pedal do multiplexador
U-WAVE-T
Pela derivação dos cabos 02AZE140A a G e 02AZG021
USB-ITN
Pelo adaptador USB-FSW 06ADV384 (não vendido na loja), com o USB-ITPAK
Contador LSM-6200
544-072A (catálogo 2019)

Variações da série

Onde o pedal liga, na loja

Código Item Tipo Como liga o pedal
937179T (este) Pedal Cabo de 2 m Aparelhos e cabos desta tabela
264-020 IT-020U Conversor USB Entrada própria de pedal
264-007 IT-007R Conversor RS-232C Entrada própria de pedal
264-002A MUX-10F Multiplexador, 4 canais Entrada própria de pedal
02AZE140A Cabo com pedal Conector A U-WAVE-T
02AZE140B Cabo com pedal Conector B U-WAVE-T
02AZE140C Cabo com pedal Conector C U-WAVE-T
02AZE140D Cabo com pedal Conector D U-WAVE-T
02AZE140E Cabo com pedal Conector E U-WAVE-T
02AZE140F Cabo com pedal Conector F U-WAVE-T
02AZE140G Cabo com pedal Conector G U-WAVE-T
02AZG021 Cabo com pedal Conector SF (e SA) U-WAVE-T

Itens inclusos

  • Pedal 937179T

Perguntas e Respostas

Em que aparelhos o pedal 937179T liga?

No IT-020U, no IT-007R, no MUX-10F e nos cabos U-WAVE-T com entrada para pedal (02AZE140A a G e 02AZG021). Pelo catálogo 2019, também no contador LSM-6200 544-072A.

O 937179T liga direto no USB-ITN?

Não. O USB-ITN não tem entrada de pedal; o caminho é o adaptador USB-FSW 06ADV384 (fora da loja) mais o USB-ITPAK.

O que o 937179T faz além de enviar a leitura?

Pelo adaptador USB-FSW, com o USB-ITPAK, o pedal também cancela e pula dados e insere um texto registrado, como GO/NG (pág. 09-15).

O 937179T liga no transmissor U-WAVE-T sem cabo especial?

Não: o pedal liga no cabo, não no transmissor. É preciso o cabo com entrada para pedal do conector do instrumento, 02AZE140A a G ou 02AZG021.

Qual o comprimento do cabo do 937179T?

O cabo do pedal tem 2 m; nos cabos U-WAVE-T com pedal, a derivação onde ele liga tem aprox. 500 mm (págs. 09-5 e 09-9).
