Cabo De Conexão Com Entrada De Pedal Tipo F Para U-WAVE (Relógio Comparador) – 02AZE140F

Name: Cabo De Conexão Com Entrada De Pedal Tipo F Para U-WAVE (Relógio Comparador) – 02AZE140F
Brand: Mitutoyo
SKU: 02AZE140F
Price: 962.30 BRL
Availability: InStock

SKU: 02AZE140F

Melhor Oferta

de: R$1.191,70 15% Economize R$178,75

por: R$962,30 À vista no PIX com 5% OFF

ou R$1.012,95 em até 6x de R$168,83 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Compra Segura

100% protegida

Sobre o produto

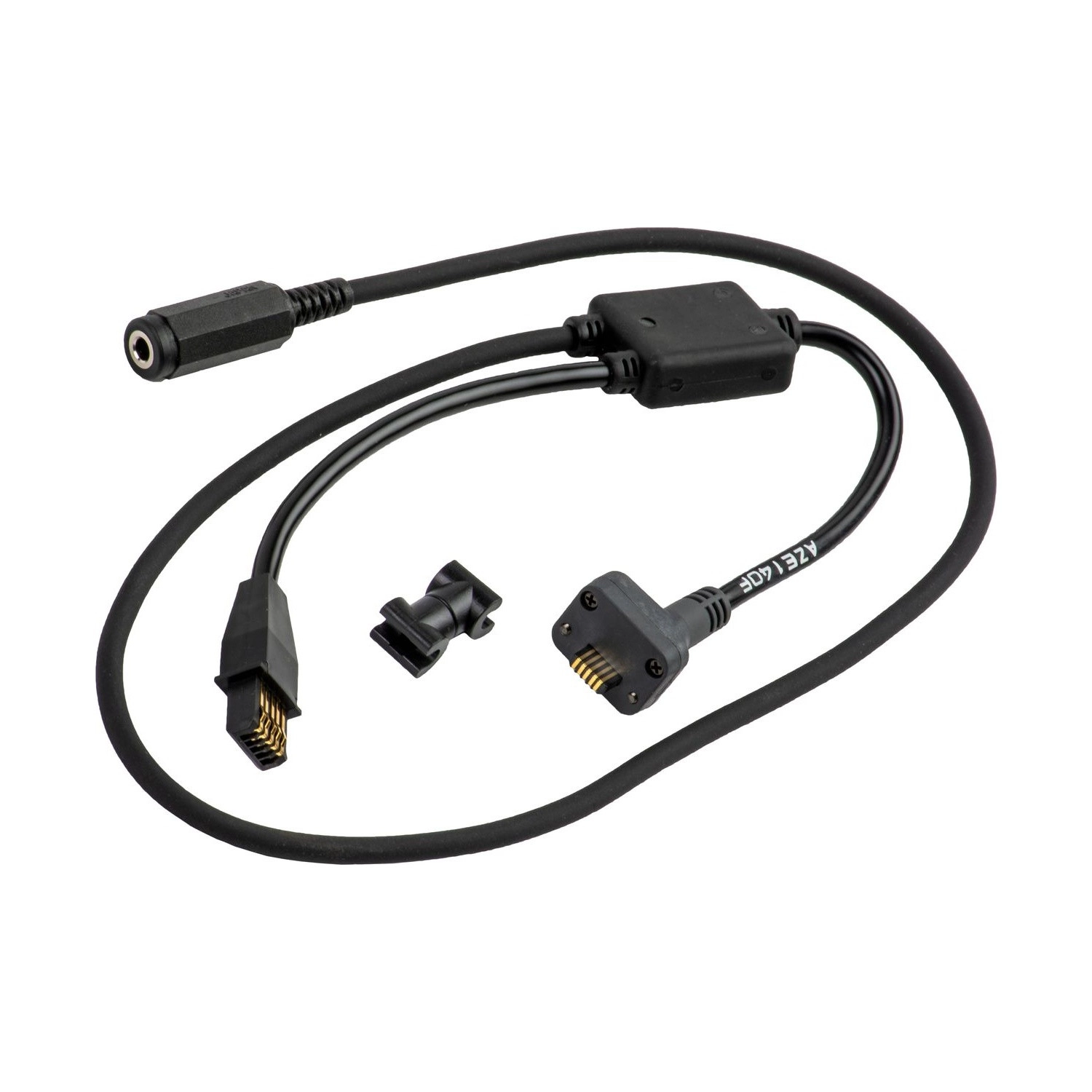

Para relógios ID-CX/ID-U, Borematic e escalas SD, o 02AZE140F é o cabo Mitutoyo com entrada para pedal que leva a medição ao U-WAVE-T: de um lado o conector tipo F (plano reto), do outro o encaixe do transmissor, preso por 2 parafusos.

Pela tabela de compatibilidade do catálogo 2025, o conector tipo F atende relógios comparadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS e ID-SX, as linhas HDM-AX, HD-AX, HDS-HC e HDS-C, Borematic ABS 568-361/568-362, súbito Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F e SDV-F, durômetro HH-300 e medidor de profundidade com relógio ID-CX.

Quem transmite é o U-WAVE-T: o 02AZE140F só faz a ligação física com o instrumento. O receptor U-WAVE-R 02AZD810E fica no PC, e o alcance é de aproximadamente 20 m em linha de visada. Para ligar o mesmo instrumento por USB, sem rádio, o código é o 06AFM380F.

Conector tipo F · plano reto
Para U-WAVE-T · entrada para pedal 937179T
Relógios ID-CX/ID-U, Borematic e escalas SD
Sem pedal: 02AZD790F

Diferenciais

Destaques do produto

O que distingue o 02AZE140F entre os cabos com entrada para pedal.

Plano reto.

Transmissor sem fio 02AZD730H ou 02AZD880H.

Indicados no catálogo 2025.

U-WAVE-R ligado ao PC.

Fixação no U-WAVE-T.

Pedal 937179T, opcional.

Especificações

Principais características

O que cada número do 02AZE140F significa na prática.

Tipo F Conector

Plano reto.
U-WAVE-T Liga a

02AZD730H ou 02AZD880H.
937179T Pedal

Entrada no cabo; pedal opcional.
Não Botão de dados

Não há no conector.
20 m Alcance

Em linha de visada, com o U-WAVE-R.

Soluções

Quais problemas resolve

Situações em que o 02AZE140F é a escolha certa.

Desafio Mãos ocupadas na peça

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

O 02AZE140F tem entrada para o pedal 937179T (opcional).

Desafio Vários instrumentos na linha

Transmissores próximos podem se confundir.

Solução

O U-WAVE tem até 15 canais, e o dado identifica o receptor e o transmissor.

Desafio Fio até o computador

Um cabo longo do instrumento ao PC atrapalha a medição na peça.

Solução

O 02AZE140F liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.

Desafio Escolher o cabo certo

Cada instrumento Digimatic tem um formato de conector.

Solução

O 02AZE140F é o tipo F, indicado para relógios ID-CX/ID-U, Borematic e escalas SD.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: U-WAVE
Modelo: Conector com entrada para pedal
Marca: Mitutoyo
Tipo: (F) Modelo reto
Notas / Obs.: Com entrada para o pedal 937179T (opcional).

Detalhes técnicos

Linha: Cabo de conexão com entrada para pedal para U-WAVE-T, conector tipo F
Transmissores: U-WAVE-T 02AZD730H (IP67, LED) e 02AZD880H (alarme sonoro e LED)
Receptor: U-WAVE-R 02AZD810E
Versão sem pedal: 02AZD790F
Cabo Digimatic do mesmo conector: 905338 (1 m) ou 905409 (2 m)

Funções

Como o 02AZE140F trabalha

Caminho do dado

Instrumento, 02AZE140F, U-WAVE-T, U-WAVE-R 02AZD810E e PC.

Conector tipo F

Plano reto.

Pedal

O pedal 937179T (opcional) liga na entrada do cabo.

Transmissão de dados

O 02AZE140F é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema: U-WAVE, sem fio
Transmissor: U-WAVE-T 02AZD730H ou 02AZD880H
Receptor: U-WAVE-R 02AZD810E, no PC
Comunicação: Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance: Aprox. 20 m em linha de visada

Variações da série

Cabos com entrada para pedal na loja

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	À prova d'água, com botão de saída	Paquímetros e medidores de profundidade Digimatic
02AZE140B	Tipo B	À prova d'água, com botão de saída	Micrômetros Digimatic
02AZE140C	Tipo C	Reto, com botão de saída	Paquímetros, cabeçotes e escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pinos	Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
02AZE140E	Tipo E	Redondo de 6 pinos	Durômetros HM
02AZE140F (este)	Tipo F	Plano reto	Relógios ID-CX/ID-U, Borematic e escalas SD
02AZE140G	Tipo G	Plano reto à prova d'água	Relógios comparadores ID-N e ID-B
02AZG021	Tipo SF	Reto padrão	Relógios comparadores ID-CNX e ID-FNX

Itens inclusos

Cabo de conexão com entrada para pedal tipo F 02AZE140F

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o 02AZE140F?

Liga um instrumento Digimatic de conector tipo F ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo F para relógios comparadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS e ID-SX, as linhas HDM-AX, HD-AX, HDS-HC e HDS-C, Borematic ABS 568-361/568-362, súbito Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F e SDV-F, durômetro HH-300 e medidor de profundidade com relógio ID-CX.

O 02AZE140F funciona sem o U-WAVE-T?

Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.

Qual a diferença entre o 02AZE140F e o 02AZD790F?

Os dois têm o conector tipo F. O 02AZE140F tem entrada para o pedal 937179T; o 02AZD790F é o cabo padrão, sem essa entrada.

O conector do 02AZE140F tem botão de dados?

Não. Na tabela do catálogo, o conector tipo F não tem botão de dados.

Qual cabo liga o instrumento do 02AZE140F a um coletor Digimatic, sem rádio?

O cabo Digimatic do conector tipo F é o 905338 (1 m) ou 905409 (2 m). Direto na USB do PC, o código é o 06AFM380F.
