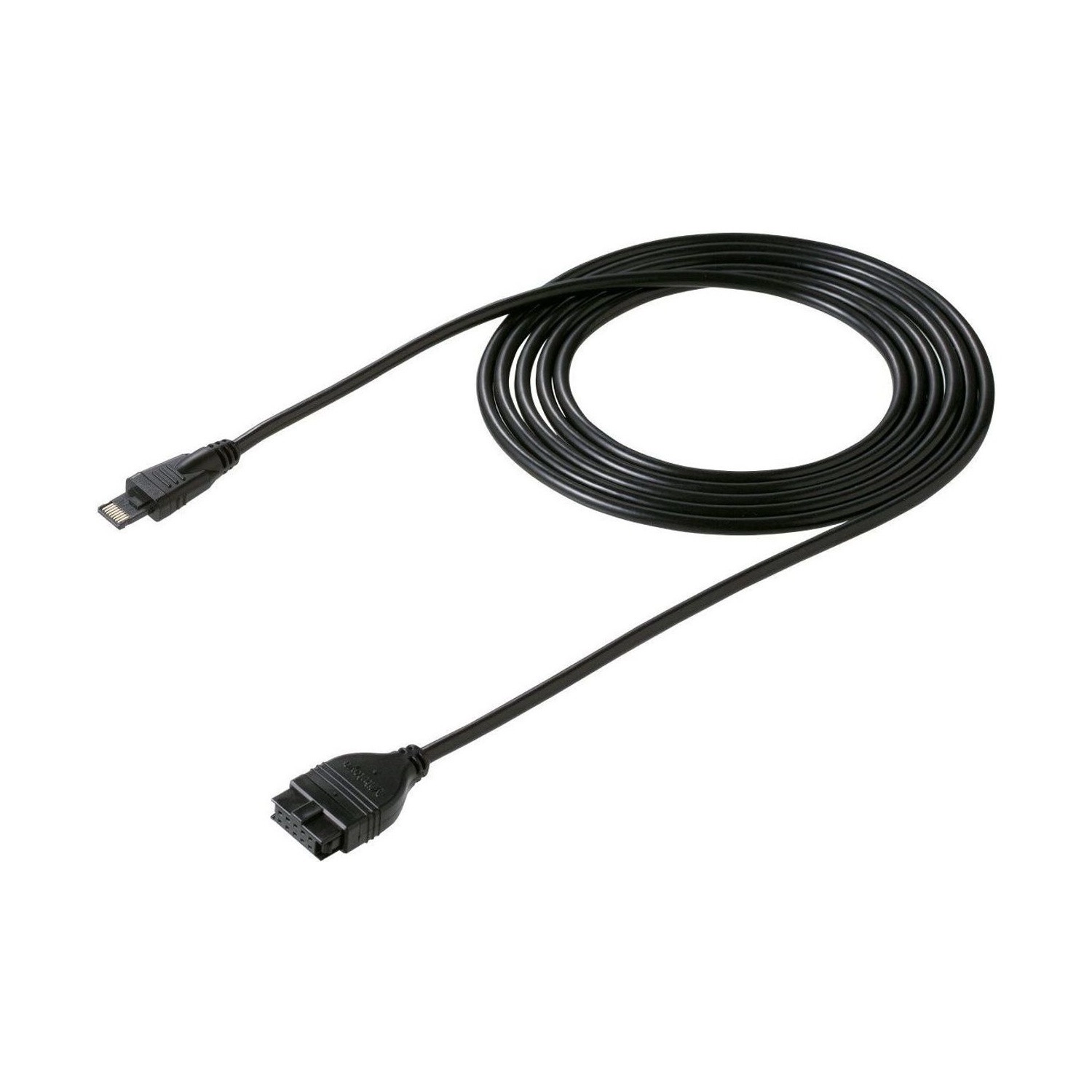

Cabo De Conexão Com Entrada De Pedal Tipo SF Para U-WAVE – 02AZG021

SKU: 02AZG021

R$2.260,10 À vista no PIX com 5% OFF
ou R$2.379,05 em até 6x de R$396,51 sem juros
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Para enviar a medição com o pé, o 02AZG021 junta três pontas: uma vai ao instrumento de conector tipo SF (reto padrão), outra ao transmissor U-WAVE-T e a terceira, de aprox. 500 mm, recebe o pedal 937179T.

O conector tipo SF é, pelo catálogo, o de relógios comparadores Digimatic ID-CNX e ID-FNX, e medidores de profundidade e de espessura com relógio ID-CNX. Não há cabo U-WAVE-T para o conector SA do QuantuMike 293-14X-40/18X-40; a pág. 09-24 manda usar o 02AZG011 ou o 02AZG021.

As pontas do instrumento e do transmissor têm aprox. 80 mm, e o conector se prende ao U-WAVE-T por 2 parafusos. Como o conector não tem botão, o pedal faz esse papel sem o operador tocar no instrumento.

Resumo técnico
  • Conector tipo SF · reto padrão
  • Para U-WAVE-T · entrada para pedal 937179T
  • Relógios ID-CNX e ID-FNX
  • Pedal sem adaptador · padrão: 02AZG011

Destaques do produto

O que distingue o 02AZG021 entre os cabos com entrada para pedal.

Reto padrão

Conector tipo SF do instrumento.

Entrada para pedal

Pedal 937179T, à parte.

2 parafusos

Fixação no U-WAVE-T.

Sem adaptador

Pedal direto no cabo.

Pontas de 80 mm

Ao instrumento e ao U-WAVE-T.

Relógios ID-CNX e ID-FNX

Pelo catálogo, pág. 09-24.

Principais características

O que cada número do 02AZG021 significa na prática.

  • Tipo SF Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo: aqui, reto padrão. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-24).

  • Entrada para o 937179T Pedal

    Uma derivação de aprox. 500 mm recebe o pedal 937179T, que tem 2 m de cabo próprio e é vendido à parte: a medição vai com o pé, e as duas mãos ficam na peça e no instrumento (págs. 09-5 e 09-9).

  • Pontas de aprox. 80 mm Formato

    Uma ponta vai ao instrumento e outra ao U-WAVE-T, presa por 2 parafusos; a derivação do pedal sai do meio. O transmissor continua perto do instrumento, como no cabo padrão 02AZG011 (pág. 09-9).

  • Pedal direto no cabo Sem adaptador

    O pedal entra direto na derivação deste cabo, sem peça no meio. Ligado ao USB-ITN, o mesmo 937179T exigiria o adaptador USB-FSW 06ADV384 (a loja não vende) e o USB-ITPAK (págs. 09-5 e 09-9).

  • QuantuMike 293-14X-40/18X-40 Também o SA

    O QuantuMike 293-14X-40/18X-40, de conector SA, também usa este tipo: não existe cabo U-WAVE-T SA, e a pág. 09-24 indica o 02AZG011 ou o 02AZG021.

Quais problemas este produto resolve?

Situações em que o 02AZG021 é a escolha certa.

Desafio Medidor de espessura ou profundidade

O conector SF não é só de relógio.

Solução

O 02AZG021 atende também os medidores de profundidade e de espessura tipo ID-CNX.

Desafio Medir sem fio até o PC

Com cabo até o computador, o operador fica preso à bancada.

Solução

O U-WAVE-T leva a leitura por rádio ao receptor U-WAVE-R, a cerca de 20 m.

Desafio Conector do instrumento

Instrumentos parecidos podem ter saídas diferentes.

Solução

Este é o tipo SF (reto padrão); confira na tabela das págs. 09-23 e 09-24.

Desafio Mãos ocupadas na peça

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

Com o pedal 937179T na derivação do 02AZG021, a medição vai com o pé.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector com entrada para pedal
  • Marca: Mitutoyo
  • Tipo: (SF) Modelo reto padrão
  • Notas / Obs.: Com entrada para o pedal 937179T (opcional).

Detalhes técnicos

Conector do instrumento
Tipo SF, reto padrão
Pontas
Aprox. 80 mm ao instrumento e aprox. 80 mm ao U-WAVE-T
Derivação do pedal
Aprox. 500 mm, para o pedal 937179T (2 m de cabo)
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão sem pedal
02AZG011

Transmissão de dados

O 02AZG021 é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada
Pedal
937179T, ligado direto na derivação do cabo

Variações da série

Cabos com entrada para pedal na loja

Código Tipo Conector Instrumentos
02AZE140A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZE140B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZE140C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZE140D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZE140E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZE140F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZE140G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG021 (este) Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão com entrada para pedal tipo SF 02AZG021
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E; opcional: o pedal 937179T

Perguntas e Respostas

Para que serve a entrada de pedal do 02AZG021?

Para enviar a leitura com o pedal 937179T, mantendo as duas mãos no instrumento e na peça. O cabo também faz a ligação do instrumento de conector tipo SF ao U-WAVE-T.

O pedal 937179T vem com o 02AZG021?

Não, é vendido à parte. Tem 2 m de cabo e liga na derivação de aprox. 500 mm do 02AZG021, sem adaptador (págs. 09-5 e 09-9).

Qual a diferença entre o 02AZG021 e o 02AZG011?

Os dois têm o conector tipo SF. O 02AZG021 tem a derivação para o pedal; o 02AZG011 é o cabo padrão, de 160 mm, sem essa entrada.

Cabo com pedal tipo SF: qual instrumento usa o 02AZG021?

Relógios ID-CNX e ID-FNX e medidores de profundidade e de espessura tipo ID-CNX, de conector reto padrão.

O 02AZG021 serve para o QuantuMike?

Serve: sem cabo U-WAVE-T SA, o catálogo manda usar no QuantuMike 293-14X-40/18X-40 o cabo SF, padrão (02AZG011) ou com pedal (02AZG021) (pág. 09-24).

Posso usar o mesmo pedal 937179T no USB-ITN em vez do 02AZG021?

Pode, com duas peças a mais: o adaptador USB-FSW 06ADV384 (a loja não vende) e o USB-ITPAK. Aqui no 02AZG021, o pedal dispensa as duas e a leitura vai sem fio.
