Transmissor De Dados Sem Fio U-WAVE T Com LED – 02AZD730H - Mitutoyo Loja Oficial | Produto Original

Transmissor De Dados Sem Fio U-WAVE T Com LED – 02AZD730H

SKU: 02AZD730H

  Melhor Oferta
de: R$1.748,06 15% Economize R$262,21
por: R$1.411,56 À vista no PIX com 5% OFF
ou R$1.485,85 em até 6x de R$247,64 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

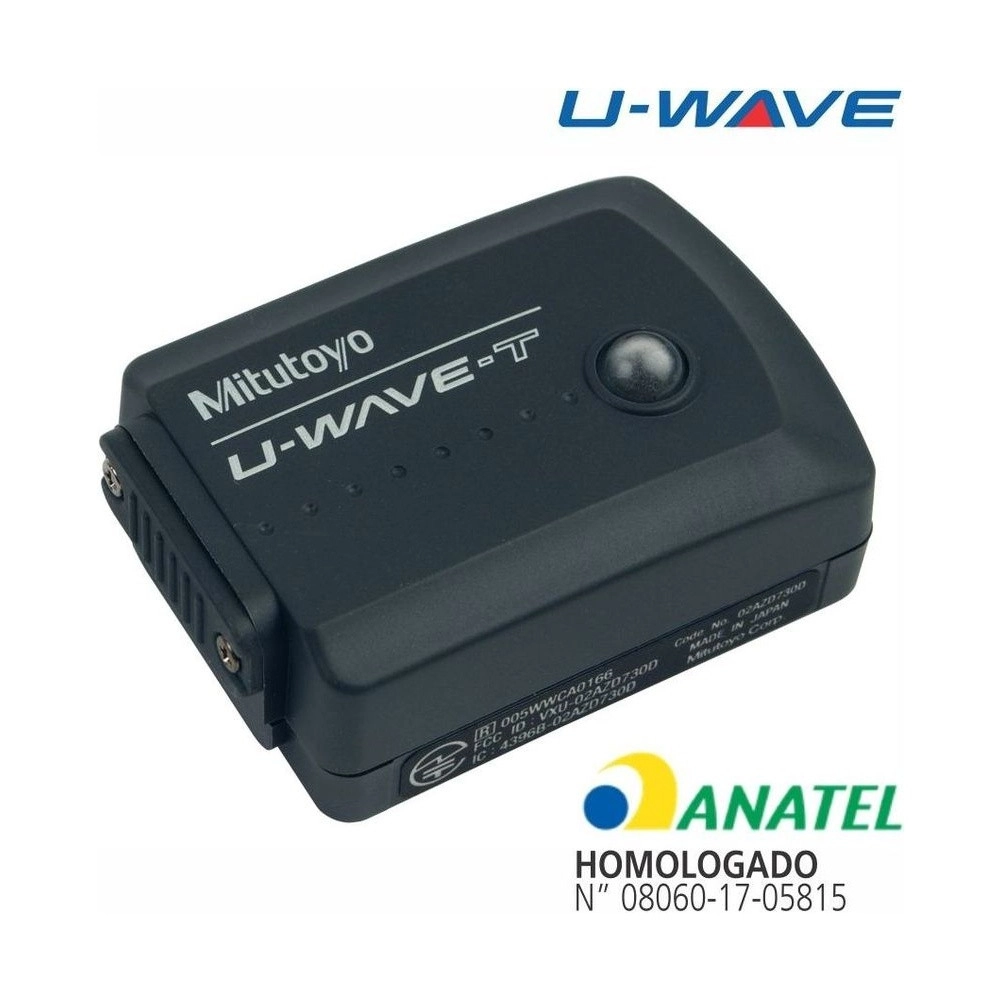

Transmissor sem fio de uso geral do sistema U-WAVE: liga ao instrumento Digimatic pelo cabo do tipo de conector dele (A a G, SA e SF) e envia a medição ao receptor U-WAVE-R. É a versão IP67, resistente a poeira e água, que indica o envio por LED.

O cabo é escolhido pelo conector do instrumento: o cabo de conexão do tipo de conector do instrumento (02AZD790A a G, 02AZE140A a G com pedal, 02AZG011/021). O conector do cabo fica preso ao U-WAVE-T por 2 parafusos. O catálogo exclui do U-WAVE-T os contadores EF/EH e VL-B/S-B e os rugosímetros SJ-500/SV-2100.

A bateria de lítio CR2032 dura aproximadamente 400.000 transmissões. O U-WAVE-T tem 44 × 29,6 × 18,5 mm e pesa 23 g. A versão com alarme sonoro é o 02AZD880H.

Resumo técnico
  • U-WAVE-T · versão IP67
  • Para instrumentos Digimatic
  • U-WAVE, com U-WAVE-R · aprox. 20 m
  • CR2032 · 400.000 transmissões · 23 g

Destaques do produto

O que distingue o 02AZD730H entre os transmissores U-WAVE.

IP67

Resistente a poeira e água.

U-WAVE-R

Receptor ligado ao PC por USB.

20 m

Em linha de visada.

Instrumentos Digimatic

Pelo cabo de cada conector.

23 g

O 02AZD730H pesa 23 g e mede 44 × 29,6 × 18,5 mm, por isso fica preso ao instrumento sem desequilibrar a mão. Funciona com uma bateria de lítio CR2032, com vida útil de aproximadamente 400.000 transmissões, e o LED indica cada leitura enviada ao receptor U-WAVE-R.

15 canais

2,405 a 2,475 GHz.

Principais características

O que cada número do 02AZD730H significa na prática.

  • Até 100 por U-WAVE-R Receptor

    Um U-WAVE-R registra até 100 transmissores, e um PC aceita até 15 receptores: a medição de vários postos chega a um só computador, identificada pelo número do transmissor (00 a 99) (págs. 09-9 e 09-11).

  • Aprox. 20 m Alcance

    Em linha de visada, a 250 kbps, em 15 canais de 2,405 a 2,475 GHz; a busca de ruído evita interferência com outros aparelhos, e canais diferentes evitam problema entre receptores vizinhos (pág. 09-9).

  • Tipos A a G, SA e SF Cabo de conexão

    O cabo é escolhido pelo conector do instrumento: 02AZD790A a G no padrão, 02AZE140A a G com entrada para pedal e 02AZG011/021 nos tipos SA e SF. O conector fica preso por 2 parafusos (págs. 09-9 e 09-24).

  • 44 × 29,6 × 18,5 mm, 23 g Tamanho

    O corpo é o mesmo nas duas versões do U-WAVE-T; muda só a proteção e a indicação de recepção (pág. 09-9).

  • IP67, indicação por LED Proteção

    Resistente a poeira e água, para medir onde há refrigerante ou pó. (pág. 09-9).

  • CR2032, aprox. 400.000 envios Bateria

    Uma bateria de lítio comum dá aprox. 400.000 transmissões contínuas, sem cabo de alimentação no instrumento (pág. 09-9).

Quais problemas este produto resolve?

Situações em que o 02AZD730H é a escolha certa.

Desafio Cabo até o computador

Um cabo do instrumento até o computador atrapalha a medição, prende o operador à bancada e desorganiza o posto quando há vários instrumentos.

Solução

O transmissor 02AZD730H envia a leitura sem fio ao receptor U-WAVE-R, ligado ao computador pela USB, a aproximadamente 20 m em linha de visada, e o operador mede onde a peça está, sem fio no caminho.

Desafio Ambiente com refrigerante ou poeira

Líquido de corte, refrigerante e poeira entram na eletrônica de um transmissor comum e encurtam a vida dele no chão de fábrica.

Solução

O 02AZD730H é IP67, resistente a poeira e água: o transmissor acompanha o instrumento no posto de usinagem, junto do refrigerante, sem ser levado para a sala de medição.

Desafio Instrumento sem unidade U-WAVE fit

A unidade U-WAVE fit existe só para paquímetro, micrômetro e os relógios ID-CNX/ID-FNX de 12,7 mm; traçadores e os demais relógios Digimatic ficam sem transmissão sem fio.

Solução

O 02AZD730H liga a esses instrumentos pelo cabo de conexão do tipo de conector de cada um, e a leitura de qualquer instrumento Digimatic passa a seguir sem fio até o computador.

Desafio Muitos instrumentos na fábrica

Controlar as medições de vários postos de uma fábrica exige um ponto único de coleta, e juntar à mão o dado de muitos instrumentos leva tempo.

Solução

Um receptor U-WAVE-R recebe até 100 transmissores como o 02AZD730H, e um computador aceita até 15 receptores: os dados de muitos postos chegam ao mesmo lugar, sem cabo até cada instrumento.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: U-WAVE
  • Modelo: U-WAVE-T(IP67)
  • Grau de Proteção: IP67
  • Indicação de Envio: LED
  • Alimentação: Bateria de Lítio CR2032×1
  • Vida Útil: Aprox. 400.000 transmissões
  • Dimensões: 44×29,6×18,5 mm
  • Saída de Dados: Sem fio U-WAVE (IEEE 802.15.4), aprox. 20 m em linha de visada
  • Notas / Obs.: Recebe no U-WAVE-R (até 100 transmissores por receptor).

Detalhes técnicos

Massa
23 g
Indicação de recepção
LED
Formato do dado
Cabeçalho DT1, número do receptor e do transmissor (00 a 99) e o valor, como em DT1 01 02 +00000012.34 M
Compra
No país onde será usado: o catálogo pede conformidade com a norma de rádio de cada país, e o código muda com o destino

Transmissão de dados

O 02AZD730H transmite ao receptor U-WAVE-R, ligado ao PC por USB.

Padrão
Próprio da Mitutoyo, baseado em IEEE 802.15.4 (2,4 GHz)
Alcance
Aprox. 20 m em linha de visada
Velocidade
250 kbps
Modulação
DS-SS, resistente a sinais de interferência e ruído
Canais
15, de 2,405 a 2,475 GHz, com busca de ruído

Variações da série

Transmissores U-WAVE disponíveis na loja

Código Modelo Versão Sistema
02AZD730H (este) U-WAVE-T IP67, LED U-WAVE
02AZD880H U-WAVE-T Alarme sonoro e LED U-WAVE
264-620B U-WAVE-TC IP67, LED U-WAVE fit
264-621B U-WAVE-TC Alarme sonoro e LED U-WAVE fit
264-622B U-WAVE-TM IP67, LED U-WAVE fit
264-623B U-WAVE-TM Alarme sonoro e LED U-WAVE fit
264-624B U-WAVE-TCB IP67, LED Bluetooth
264-625B U-WAVE-TCB Alarme sonoro e LED Bluetooth
264-626B U-WAVE-TMB IP67, LED Bluetooth
264-627B U-WAVE-TMB Alarme sonoro e LED Bluetooth

Itens inclusos

  • Transmissor U-WAVE-T 02AZD730H
  • Vendidos à parte e necessários: o cabo de conexão do tipo de conector do instrumento e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Para que serve o 02AZD730H?

É o transmissor U-WAVE-T (versão IP67) para instrumentos Digimatic, ligado pelo cabo de conexão de cada tipo de conector. Envia a medição sem fio ao receptor U-WAVE-R.

O 02AZD730H precisa de receptor?

Sim, o U-WAVE-R (na loja, 02AZD810E), vendido à parte e ligado ao PC por USB.

Qual a diferença entre o 02AZD730H e o 02AZD880H?

O 02AZD730H é a versão IP67, resistente a poeira e água, com indicação por LED. O 02AZD880H confirma a recepção com alarme sonoro e LED e não tem proteção IP.

Quanto dura a bateria do 02AZD730H?

Usa uma bateria de lítio CR2032, que dura aprox. 400.000 transmissões.

Que cabo liga o 02AZD730H ao instrumento?

O do tipo de conector do instrumento: 02AZD790A a G (padrão), 02AZE140A a G (com entrada para pedal) ou 02AZG011/021 (tipo SF). O conector fica preso ao U-WAVE-T por 2 parafusos.
