Transmissor De Dados Sem Fio U-WAVE Fit Para Paquímetros Proteção IP67 - 264-620B - Mitutoyo Loja Oficial | Produto Original

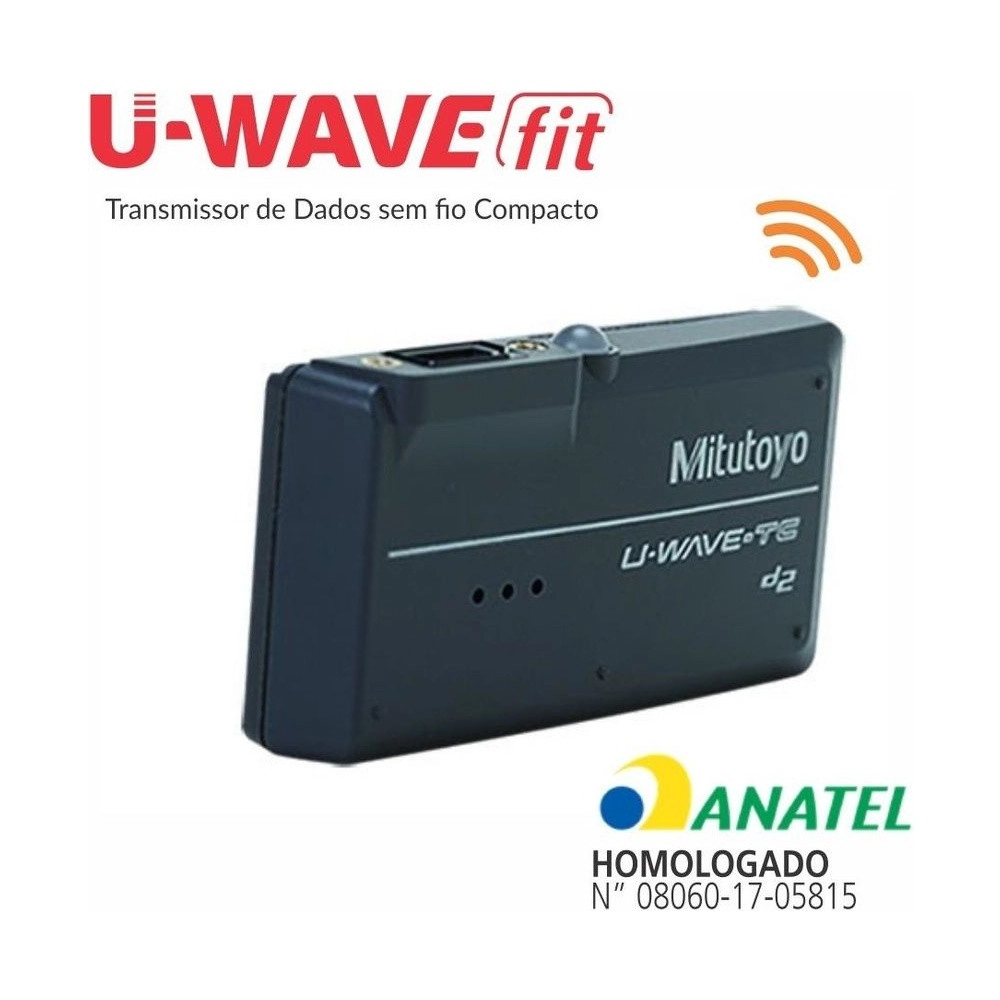

Transmissor De Dados Sem Fio U-WAVE Fit Para Paquímetros Proteção IP67 - 264-620B

SKU: 264-620B

  Melhor Oferta
de: R$1.715,38 15% Economize R$257,31
por: R$1.385,17 À vista no PIX com 5% OFF
ou R$1.458,07 em até 6x de R$243,01 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

U-WAVE fit para paquímetros Digimatic: mantém as funções do U-WAVE num corpo menor e mais fino, feito para instrumentos Digimatic pequenos, e envia a medição sem fio ao receptor U-WAVE-R. É a versão IP67, resistente a poeira e água, que indica o envio por LED.

Encaixa no paquímetro por uma unidade de conexão vendida à parte, e o receptor U-WAVE-R junta num só PC a medição de vários postos do chão de fábrica.

O sistema sem cabo deixa a bancada organizada. Com o software opcional USB-ITPAK V3.0/V2.1, os dados de vários instrumentos entram no Excel em planilhas separadas ou todos de uma vez.

Resumo técnico
  • U-WAVE-TC · versão IP67
  • Para paquímetros Digimatic
  • U-WAVE, com U-WAVE-R · aprox. 20 m
  • CR2032 · 400.000 transmissões · 18 g

Destaques do produto

O que distingue o 264-620B entre os transmissores U-WAVE.

IP67

Resistente a poeira e água.

U-WAVE-R

Receptor ligado ao PC por USB.

20 m

Em linha de visada.

Paquímetros Digimatic

Feito para paquímetros Digimatic, padrão ou à prova de refrigerante. O transmissor não encaixa sozinho: precisa da unidade de conexão do tipo de paquímetro, vendida à parte, e do receptor U-WAVE-R. Na compra, o código muda conforme o país de uso, que deve seguir a norma de rádio local.

18 g

Menor e mais fino.

15 canais

Os 15 canais, de 2,405 a 2,475 GHz, têm busca de ruído, que evita interferência com outros aparelhos, e canais diferentes evitam conflito entre receptores vizinhos. A modulação DS-SS é resistente a sinais de interferência e ruído, com potência de transmissão de 2,5 mW ou menos.

Principais características

O que cada número do 264-620B significa na prática.

  • Até 100 por U-WAVE-R Receptor

    Um U-WAVE-R registra até 100 transmissores, e um PC aceita até 15 receptores: a medição de vários postos chega a um só computador, identificada pelo número do transmissor (00 a 99) (págs. 09-9 e 09-11).

  • Aprox. 20 m Alcance

    Em linha de visada, a 250 kbps, em 15 canais de 2,405 a 2,475 GHz; a busca de ruído evita interferência com outros aparelhos, e canais diferentes evitam problema entre receptores vizinhos (pág. 09-11).

  • 02AZF300 ou 02AZF310 Unidade de conexão

    O transmissor não encaixa sozinho no paquímetro: a 02AZF300 serve ao paquímetro padrão e a 02AZF310 ao paquímetro à prova de refrigerante (IP67). As duas são vendidas à parte (pág. 09-12).

  • 56 × 11,45 × 30,4 mm, 18 g Tamanho

    É a linha U-WAVE fit, menor e mais fina que o U-WAVE-T (44 × 29,6 × 18,5 mm, 23 g), feita para instrumentos Digimatic pequenos (págs. 09-11 e 09-12).

  • IP67, indicação por LED Proteção

    Resistente a poeira e água, para medir onde há refrigerante ou pó. Com a unidade 02AZF310, a vedação só vale se o instrumento também for IP67 (pág. 09-12).

  • CR2032, aprox. 400.000 envios Bateria

    Uma bateria de lítio comum dá aprox. 400.000 transmissões contínuas, sem cabo de alimentação no instrumento (pág. 09-12).

Quais problemas este produto resolve?

Situações em que o 264-620B é a escolha certa.

Desafio Cabo até o computador

Um cabo do paquímetro até o computador atrapalha a medição na peça e desorganiza a bancada, ainda mais com vários instrumentos.

Solução

O 264-620B envia cada medição sem fio ao receptor U-WAVE-R, ligado ao PC por USB, a aproximadamente 20 m em linha de visada. A comunicação usa padrão próprio da Mitutoyo baseado em IEEE 802.15.4, a 250 kbps, e o LED indica o envio.

Desafio Ambiente com refrigerante ou poeira

Líquido e pó entram em eletrônica comum, e o transmissor fica junto ao paquímetro, perto do fluido de corte.

Solução

O 264-620B é a versão IP67 do U-WAVE fit, resistente a poeira e água. Com a unidade de conexão para paquímetro à prova de refrigerante, vendida à parte, a vedação vale quando o instrumento também é IP67.

Desafio Instrumento pequeno

Um transmissor grande pesa e atrapalha o manuseio de um instrumento pequeno como o paquímetro.

Solução

O 264-620B é da linha U-WAVE fit, que mantém as funções do U-WAVE num corpo menor e mais fino: 18 g e 56 × 11,45 × 30,4 mm. A bateria de lítio CR2032 dura aproximadamente 400.000 transmissões.

Desafio Muitos instrumentos na fábrica

Controlar as medições de vários postos do chão de fábrica exige um ponto único de coleta, sem misturar os dados.

Solução

Um U-WAVE-R recebe até 100 transmissores como o 264-620B, e um PC aceita até 15 receptores. Cada dado chega identificado pelo número do receptor e do transmissor e, com o software opcional USB-ITPAK, vai ao Excel em planilhas separadas ou todos de uma vez.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 264
  • Modelo: U-WAVE-TC (IP67)
  • Grau de Proteção: IP67
  • Indicação de Envio: LED
  • Alimentação: Bateria de Lítio CR2032×1
  • Vida Útil: Aprox. 400.000 transmissões
  • Dimensões: 56×11,45×30,4 mm
  • Saída de Dados: Sem fio U-WAVE (IEEE 802.15.4), aprox. 20 m em linha de visada
  • Notas / Obs.: Recebe no U-WAVE-R (até 100 transmissores por receptor).

Detalhes técnicos

Massa
18 g
Indicação de recepção
LED
Formato do dado
Cabeçalho DT1, número do receptor e do transmissor (00 a 99) e o valor, como em DT1 01 02 +00000012.34 M
Compra
No país onde será usado: o catálogo pede conformidade com a norma de rádio de cada país, e o código muda com o destino

Transmissão de dados

O 264-620B transmite ao receptor U-WAVE-R, ligado ao PC por USB.

Padrão
Próprio da Mitutoyo, baseado em IEEE 802.15.4 (2,4 GHz)
Alcance
Aprox. 20 m em linha de visada
Velocidade
250 kbps
Potência de transmissão
2,5 mW (4 dBm) ou menos
Modulação
DS-SS, resistente a sinais de interferência e ruído
Canais
15, de 2,405 a 2,475 GHz, com busca de ruído

Variações da série

Transmissores U-WAVE disponíveis na loja

Código Modelo Versão Sistema
02AZD730H U-WAVE-T IP67, LED U-WAVE
02AZD880H U-WAVE-T Alarme sonoro e LED U-WAVE
264-620B (este) U-WAVE-TC IP67, LED U-WAVE fit
264-621B U-WAVE-TC Alarme sonoro e LED U-WAVE fit
264-622B U-WAVE-TM IP67, LED U-WAVE fit
264-623B U-WAVE-TM Alarme sonoro e LED U-WAVE fit
264-624B U-WAVE-TCB IP67, LED Bluetooth
264-625B U-WAVE-TCB Alarme sonoro e LED Bluetooth
264-626B U-WAVE-TMB IP67, LED Bluetooth
264-627B U-WAVE-TMB Alarme sonoro e LED Bluetooth

Itens inclusos

  • Transmissor U-WAVE-TC 264-620B
  • Vendidos à parte e necessários: a unidade de conexão 02AZF300 ou 02AZF310 e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Para que serve o 264-620B?

É o transmissor U-WAVE-TC (versão IP67) para paquímetros Digimatic, encaixado com a unidade de conexão. Envia a medição sem fio ao receptor U-WAVE-R.

O 264-620B precisa de receptor?

Sim, o U-WAVE-R (na loja, 02AZD810E), vendido à parte e ligado ao PC por USB.

Qual a diferença entre o 264-620B e o 264-621B?

O 264-620B é a versão IP67, resistente a poeira e água, com indicação por LED. O 264-621B confirma a recepção com alarme sonoro e LED e não tem proteção IP.

Quanto dura a bateria do 264-620B?

Usa uma bateria de lítio CR2032, que dura aprox. 400.000 transmissões.

Que unidade de conexão o 264-620B usa em cada paquímetro?

A 02AZF300 no paquímetro padrão e a 02AZF310 no paquímetro à prova de refrigerante. A 02AZF310 só garante a vedação quando o paquímetro também é IP67.

Qual a diferença entre o 264-620B e o 264-624B?

O 264-620B é o U-WAVE fit, que transmite ao receptor U-WAVE-R a aproximadamente 20 m. O 264-624B é o U-WAVE fit Bluetooth, que dispensa o receptor e conecta direto ao PC ou smartphone.
