Cabo De Conexão Tipo SF Para U-WAVE – 02AZG011

SKU: 02AZG011

  Melhor Oferta
R$1.254,36 À vista no PIX com 5% OFF
ou R$1.320,38 em até 6x de R$220,06 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

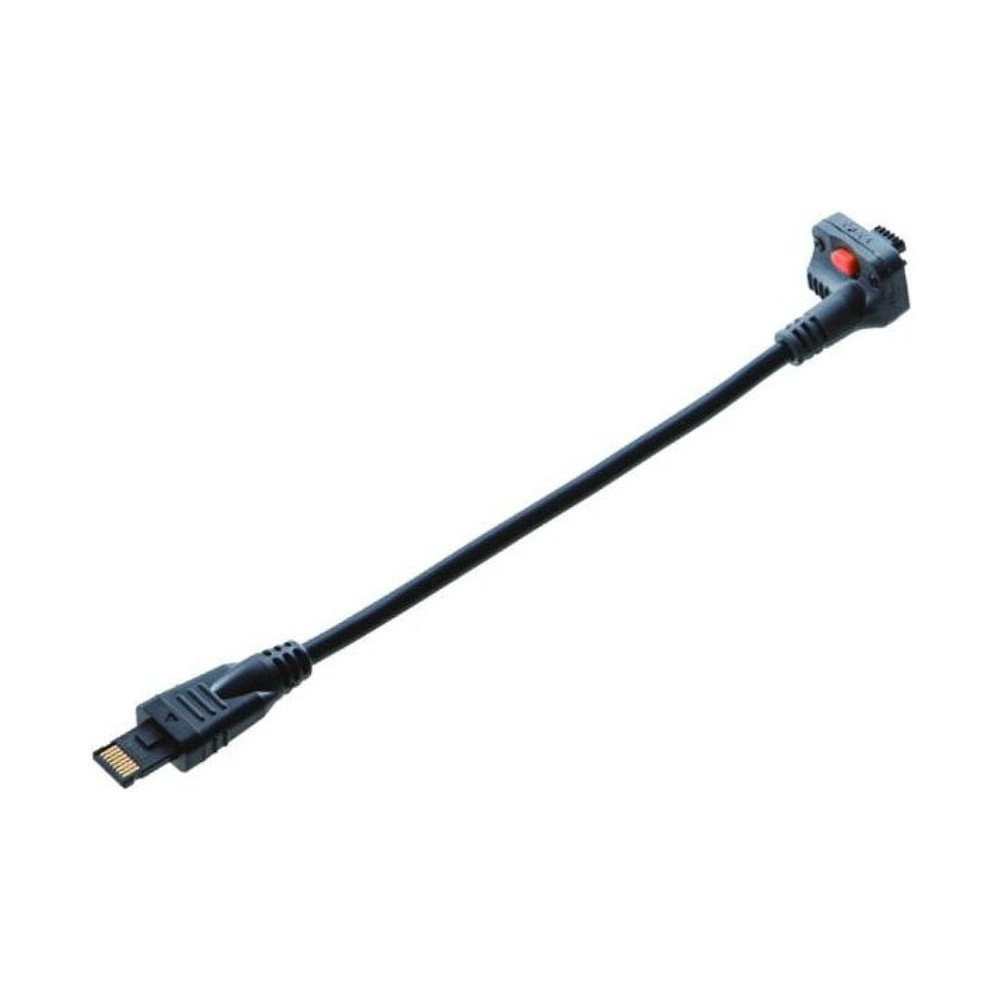

Curto, com 160 mm, o 02AZG011 leva ao U-WAVE-T a leitura de instrumentos Digimatic de conector tipo SF (reto padrão). É a versão padrão, sem entrada para pedal, e o transmissor se fixa ao conector do cabo por 2 parafusos.

No catálogo, o conector tipo SF aparece em relógios comparadores Digimatic ID-CNX e ID-FNX, e medidores de profundidade e de espessura com relógio ID-CNX. O QuantuMike 293-14X-40/18X-40, de conector SA, também usa este tipo: não existe cabo U-WAVE-T SA, e a pág. 09-24 indica o 02AZG011 ou o 02AZG021.

Quem transmite é o U-WAVE-T; o cabo faz só a ligação física. O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou por comando do PC com o USB-ITPAK. A versão com entrada para pedal do mesmo conector é o 02AZG021.

Resumo técnico
  • Conector tipo SF · reto padrão
  • Cabo padrão de 160 mm para o U-WAVE-T
  • Relógios ID-CNX e ID-FNX
  • Com pedal: 02AZG021

Destaques do produto

O que distingue o 02AZG011 entre os cabos padrão para U-WAVE-T.

Reto padrão

Saída tipo SF do instrumento.

160 mm

Cabo padrão, sem pedal.

U-WAVE-T

Transmissor vendido à parte.

Sem botão

Envio pelo instrumento ou PC.

2 parafusos

Fixação no U-WAVE-T.

Relógios ID-CNX e ID-FNX

Pelo catálogo, pág. 09-24.

Principais características

O que cada número do 02AZG011 significa na prática.

  • Tipo SF Conector

    O tipo do cabo segue o formato da saída Digimatic do instrumento; o SF é reto padrão. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-24).

  • 160 mm Comprimento

    É o cabo padrão do U-WAVE-T, curto: o transmissor fica junto ao instrumento, com o conector preso por 2 parafusos. Quem precisa enviar com o pé usa a versão com entrada para pedal, 02AZG021 (pág. 09-9).

  • U-WAVE-T, vendido à parte Transmissor

    O cabo não transmite: quem envia a leitura por rádio é o U-WAVE-T, na versão IP67 (02AZD730H) ou com alarme sonoro (02AZD880H). As duas têm 44 × 29,6 × 18,5 mm e 23 g (pág. 09-9).

  • Aprox. 20 m até o U-WAVE-R Alcance

    Em linha de visada, o U-WAVE-T alcança o receptor a cerca de 20 m. Cada leitura chega ao PC com o número do receptor e do transmissor antes do valor, o que separa as medições de vários postos (pág. 09-9).

  • QuantuMike 293-14X-40/18X-40 Também o SA

    Não há cabo U-WAVE-T para o conector SA do QuantuMike 293-14X-40/18X-40; a pág. 09-24 manda usar o 02AZG011 ou o 02AZG021.

Quais problemas este produto resolve?

Situações em que o 02AZG011 é a escolha certa.

Desafio Relógio ID-CNX ou ID-FNX

Esses relógios têm conector reto padrão, o SF.

Solução

O 02AZG011 é o cabo SF que os liga ao U-WAVE-T.

Desafio Transmissor que não atrapalha

Um cabo longo entre o instrumento e o transmissor enrosca na peça ou na bancada.

Solução

Com 160 mm, o 02AZG011 deixa o U-WAVE-T junto do instrumento.

Desafio Saber de que posto veio a leitura

Com vários transmissores, as medições se misturam no PC.

Solução

O U-WAVE-T põe o próprio número (00 a 99) antes de cada valor.

Desafio Cabo até o computador

Um cabo do instrumento ao PC limita onde o operador pode medir.

Solução

Com o 02AZG011 e o U-WAVE-T, a leitura vai por rádio ao U-WAVE-R, a cerca de 20 m.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector padrão
  • Marca: Mitutoyo
  • Tipo: (SF) Modelo reto padrão

Detalhes técnicos

Conector do instrumento
Tipo SF, reto padrão
Comprimento
160 mm
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão com pedal
02AZG021
Cabo Digimatic do mesmo conector
06AGL011 (1 m) ou 06AGL021 (2 m), que a loja não vende

Transmissão de dados

O 02AZG011 é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código Tipo Conector Instrumentos
02AZD790A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZD790B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZD790C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZD790D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZD790E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZD790F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG011 (este) Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão tipo SF 02AZG011
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E

Perguntas e Respostas

Cabo tipo SF para U-WAVE-T: em que instrumento o 02AZG011 encaixa?

Relógios ID-CNX e ID-FNX e medidores de profundidade e de espessura tipo ID-CNX, de conector reto padrão.

O 02AZG011 transmite sozinho?

Não. Ele só liga o instrumento ao U-WAVE-T, que é quem transmite; a leitura chega ao PC pelo receptor U-WAVE-R. Os dois são vendidos à parte.

Qual a diferença entre o 02AZG011 e o 02AZG021?

Os dois têm o conector tipo SF e ligam ao U-WAVE-T. O 02AZG011 é o cabo padrão, de 160 mm; o 02AZG021 tem uma derivação para o pedal 937179T, para enviar a medição com o pé.

O 02AZG011 serve para o QuantuMike?

Serve. O conector SA do QuantuMike 293-14X-40/18X-40 não tem cabo U-WAVE-T próprio, e a pág. 09-24 indica o 02AZG011 ou o 02AZG021.

Como o 02AZG011 envia a leitura, se o conector não tem botão?

Pelo botão de dados do instrumento ou, com o software USB-ITPAK, por clique ou tecla de função no PC (pág. 09-15). Para enviar com o pé, a versão com pedal é o 02AZG021.

Para ligar com fio, qual é a alternativa ao 02AZG011?

Direto na USB do PC, o USB-ITN-SF 06AGQ001F. Para coletor Digimatic (DP-1VA, IT-020U, MUX-10F), o cabo Digimatic do mesmo conector, 06AGL011 (1 m) ou 06AGL021 (2 m), que a loja não vende.
