Cabo De Conexão Tipo E Para U-WAVE P/ Micrômetro MDC – 02AZD790E

SKU: 02AZD790E

  Melhor Oferta
de: R$635,79 15% Economize R$95,37
por: R$513,40 À vista no PIX com 5% OFF
ou R$540,42 em até 6x de R$90,07 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

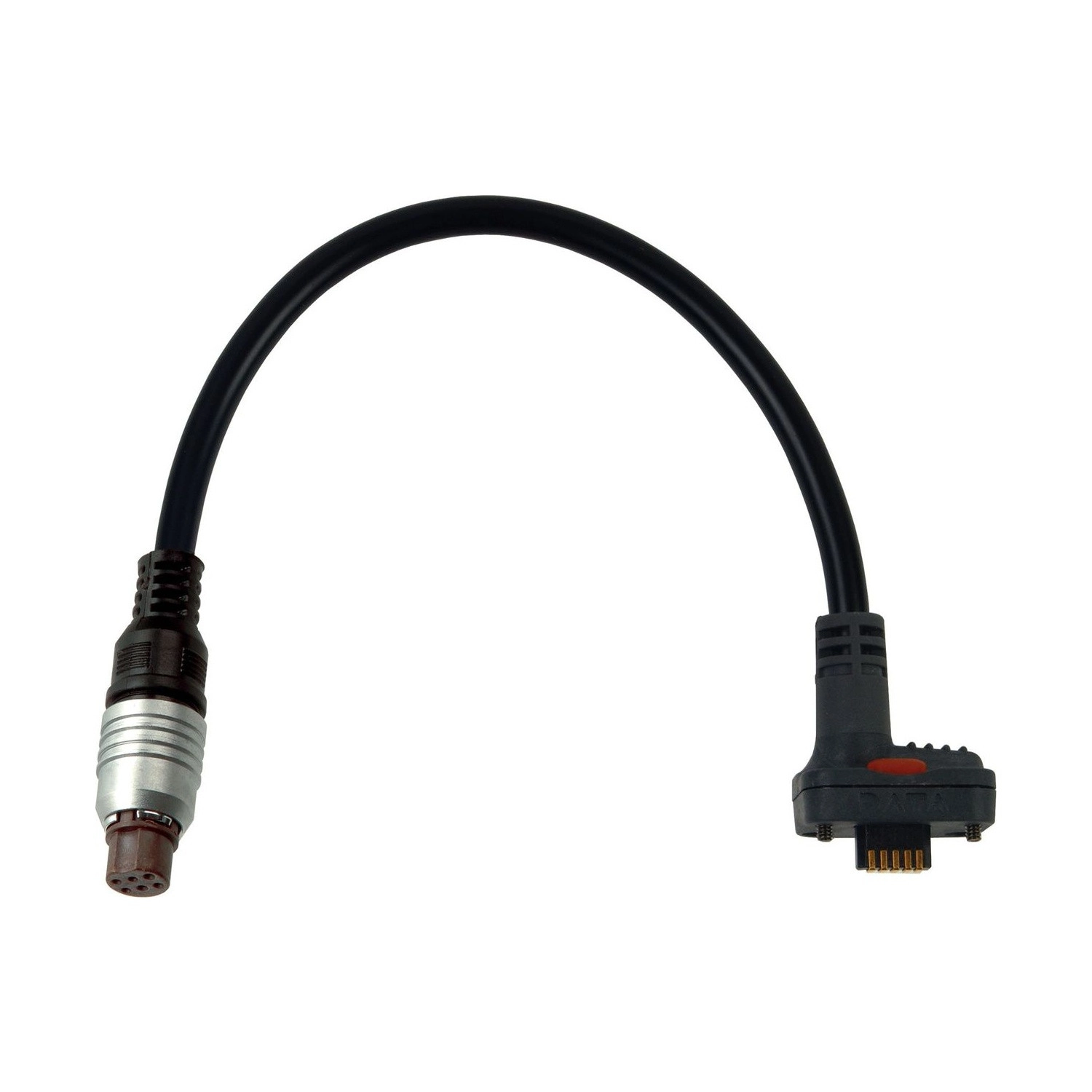

Cabo padrão do transmissor sem fio U-WAVE-T para instrumentos Digimatic de conector tipo E (redondo de 6 pinos). Com 160 mm, deixa o transmissor junto ao instrumento, preso ao conector do cabo por 2 parafusos.

Pela tabela de conectores do catálogo, o tipo E é o de durômetros HM-102, HM-103, HM-320, HM-430 e HM-411.

Quem transmite é o U-WAVE-T; o cabo faz só a ligação física. O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou por comando do PC com o USB-ITPAK. A versão com entrada para pedal do mesmo conector é o 02AZE140E.

Resumo técnico
  • Conector tipo E · redondo de 6 pinos
  • Cabo padrão de 160 mm para o U-WAVE-T
  • Durômetros HM-102 a HM-411
  • Com pedal: 02AZE140E

Destaques do produto

O que distingue o 02AZD790E entre os cabos padrão para U-WAVE-T.

Redondo de 6 pinos

Saída tipo E do instrumento.

160 mm

Cabo padrão, sem pedal.

Sem botão

Envio pelo instrumento ou PC.

2 parafusos

Fixação no U-WAVE-T.

Durômetros HM-102 a HM-411

Pelo catálogo, pág. 09-24.

U-WAVE-T

Transmissor vendido à parte.

Principais características

O que cada número do 02AZD790E significa na prática.

  • Tipo E Conector

    O tipo do cabo segue o formato da saída Digimatic do instrumento; o E é redondo de 6 pinos. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-24).

  • 160 mm Comprimento

    Os 160 mm deixam o U-WAVE-T junto do instrumento, e o conector do cabo se prende ao transmissor por 2 parafusos. A versão com derivação para o pedal 937179T é o 02AZE140E (pág. 09-9).

  • U-WAVE-T, vendido à parte Transmissor

    A transmissão fica com o U-WAVE-T: o 02AZD730H é IP67 e avisa por LED, e o 02AZD880H confirma a recepção com alarme sonoro e LED. O mesmo cabo serve aos dois (pág. 09-9).

  • Aprox. 20 m até o U-WAVE-R Alcance

    Em linha de visada, o U-WAVE-T alcança o receptor a cerca de 20 m. Cada leitura chega ao PC com o número do receptor e do transmissor antes do valor, o que separa as medições de vários postos (pág. 09-9).

  • HM-102, HM-103, HM-320, HM-430 e HM-411 Durômetros

    O conector redondo de 6 pinos é só desses cinco durômetros. Os HM-210/220 têm conector D e usam o 02AZD790D (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 02AZD790E é a escolha certa.

Desafio Saber de que posto veio a leitura

Com vários transmissores, as medições se misturam no PC.

Solução

O U-WAVE-T põe o próprio número (00 a 99) antes de cada valor.

Desafio Cabo até o computador

Um cabo do instrumento ao PC limita onde o operador pode medir.

Solução

Com o 02AZD790E e o U-WAVE-T, a leitura vai por rádio ao U-WAVE-R, a cerca de 20 m.

Desafio Cabo que não encaixa

Comprar pelo nome do instrumento leva ao conector errado.

Solução

Antes, confira a saída do instrumento: o 02AZD790E é redondo de 6 pinos, tipo E.

Desafio Durômetro longe do PC

O durômetro fica na bancada, nem sempre perto do computador.

Solução

Com o 02AZD790E e o U-WAVE-T, a leitura dos HM-102 a HM-411 vai sem fio ao PC.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector padrão
  • Marca: Mitutoyo
  • Tipo: (E) Com 6 pinos modelo circular

Detalhes técnicos

Conector do instrumento
Tipo E, redondo de 6 pinos
Comprimento
160 mm
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão com pedal
02AZE140E
Cabo Digimatic do mesmo conector
937387 (1 m) ou 965013 (2 m)

Transmissão de dados

O 02AZD790E é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código Tipo Conector Instrumentos
02AZD790A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZD790B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZD790C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZD790D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZD790E (este) Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZD790F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG011 Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão tipo E 02AZD790E
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Que instrumento usa o cabo tipo E 02AZD790E?

Os durômetros HM-102, HM-103, HM-320, HM-430 e HM-411, de conector redondo de 6 pinos.

O 02AZD790E transmite sozinho?

Não. Ele só liga o instrumento ao U-WAVE-T, que é quem transmite; a leitura chega ao PC pelo receptor U-WAVE-R. Os dois são vendidos à parte.

Qual a diferença entre o 02AZD790E e o 02AZE140E?

A entrada para pedal. O 02AZE140E acrescenta a derivação para o 937179T; o 02AZD790E, de 160 mm, é o cabo padrão, sem ela. O conector tipo E é o mesmo.

O 02AZD790E serve para o durômetro HM-210 ou HM-220?

Não: o HM-210/220 tem conector D, e o cabo dele é o 02AZD790D. O tipo E é dos HM-102, HM-103, HM-320, HM-430 e HM-411.

Como o 02AZD790E envia a leitura, se o conector não tem botão?

Quem dispara é o botão de dados do instrumento. Com o USB-ITPAK no PC, a leitura também pode ser pedida por clique ou tecla de função (pág. 09-15); com o pé, pelo 02AZE140E.

Para ligar com fio, qual é a alternativa ao 02AZD790E?

Direto na USB do PC, o USB-ITN-E 06AFM380E. Para coletor Digimatic (DP-1VA, IT-020U, MUX-10F), o cabo Digimatic do mesmo conector, 937387 (1 m) ou 965013 (2 m).
