Cabo De Conexão Tipo G Para U-WAVE (Relógio Comparador COOLANT PROOF) – 02AZD790G - Mitutoyo Loja Oficial | Produto Original

Cabo De Conexão Tipo G Para U-WAVE (Relógio Comparador ID-N/ID-B) – 02AZD790G

SKU: 02AZD790G

  Melhor Oferta
R$604,00 À vista no PIX com 5% OFF
ou R$635,79 em até 6x de R$105,97 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

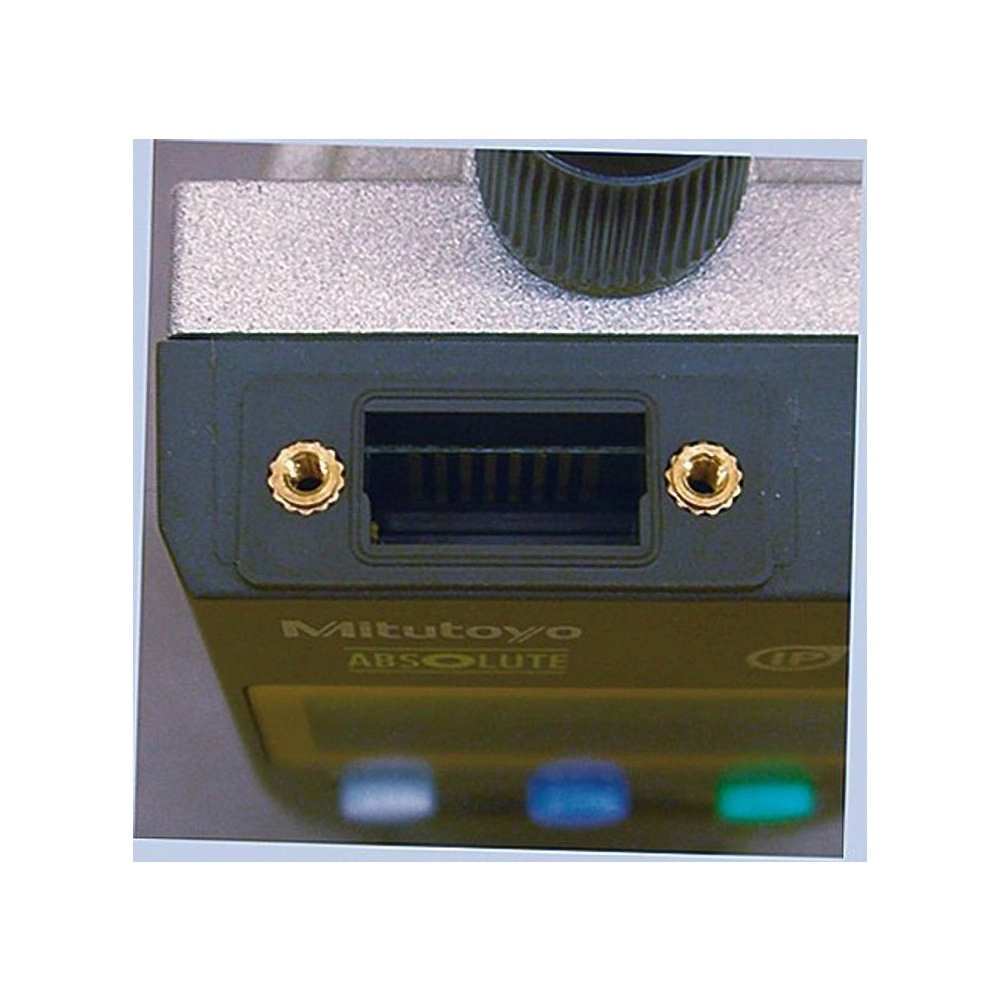

Cabo padrão do transmissor sem fio U-WAVE-T para instrumentos Digimatic de conector tipo G (plano reto à prova d'água). Com 160 mm, deixa o transmissor junto ao instrumento, preso ao conector do cabo por 2 parafusos.

No catálogo, o conector tipo G aparece em relógios comparadores Digimatic ID-N e ID-B.

Quem transmite é o U-WAVE-T; o cabo faz só a ligação física. O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou por comando do PC com o USB-ITPAK. A versão com entrada para pedal do mesmo conector é o 02AZE140G.

Resumo técnico
  • Conector tipo G · plano reto à prova d'água
  • Cabo padrão de 160 mm para o U-WAVE-T
  • Relógios ID-N e ID-B
  • Com pedal: 02AZE140G

Destaques do produto

O que distingue o 02AZD790G entre os cabos padrão para U-WAVE-T.

Plano reto à prova d'água

Saída tipo G do instrumento.

160 mm

Transmissor junto ao instrumento.

Relógios ID-N e ID-B

Pelo catálogo, pág. 09-24.

U-WAVE-T

É ele quem transmite.

Sem botão

Leitura pelo instrumento ou PC.

2 parafusos

Conector preso ao transmissor.

Principais características

O que cada número do 02AZD790G significa na prática.

  • Tipo G Conector

    O tipo do cabo segue o formato da saída Digimatic do instrumento; o G é plano reto à prova d'água. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-24).

  • 160 mm Comprimento

    É o cabo padrão do U-WAVE-T, curto: o transmissor fica junto ao instrumento, com o conector preso por 2 parafusos. Quem precisa enviar com o pé usa a versão com entrada para pedal, 02AZE140G (pág. 09-9).

  • U-WAVE-T, vendido à parte Transmissor

    A transmissão fica com o U-WAVE-T: o 02AZD730H é IP67 e avisa por LED, e o 02AZD880H confirma a recepção com alarme sonoro e LED. O mesmo cabo serve aos dois (pág. 09-9).

  • Aprox. 20 m até o U-WAVE-R Alcance

    O dado vai por rádio ao receptor U-WAVE-R, ligado ao PC por USB, em 15 canais de 2,405 a 2,475 GHz. O número do transmissor (00 a 99) segue junto com o valor e diz de que instrumento veio a medição (pág. 09-9).

  • ID-N e ID-B Relógios

    São os únicos da coluna G no catálogo. O ID-CX usa o tipo F (02AZD790F), e o ID-CNX e o ID-FNX usam o SF (02AZG011) (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 02AZD790G é a escolha certa.

Desafio Escolher o cabo pelo conector

Cada instrumento Digimatic tem um formato de saída, e o cabo errado não encaixa.

Solução

O 02AZD790G é o tipo G (plano reto à prova d'água); confira o conector do instrumento nas págs. 09-23 e 09-24.

Desafio Relógio ID-N ou ID-B

Eles têm conector próprio, plano e à prova d'água.

Solução

O 02AZD790G é o tipo G, o deles no catálogo.

Desafio Cabo sobrando na bancada

Fio comprido entre instrumento e transmissor prende na peça.

Solução

O 02AZD790G tem só 160 mm: o transmissor acompanha o instrumento.

Desafio Vários instrumentos na linha

Juntar à mão a medição de muitos postos leva tempo.

Solução

Cada U-WAVE-R recebe até 100 transmissores, e o número de cada um chega junto com o valor.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector padrão
  • Marca: Mitutoyo
  • Tipo: (G) Modelo reto à prova d'água

Detalhes técnicos

Conector do instrumento
Tipo G, plano reto à prova d'água
Comprimento
160 mm
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão com pedal
02AZE140G
Cabo Digimatic do mesmo conector
21EAA194 (1 m) ou 21EAA190 (2 m)

Transmissão de dados

O 02AZD790G é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código Tipo Conector Instrumentos
02AZD790A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZD790B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZD790C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZD790D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZD790E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZD790F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G (este) Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG011 Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão tipo G 02AZD790G
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Cabo tipo G para U-WAVE-T: em que instrumento o 02AZD790G encaixa?

Só os relógios ID-N e ID-B, de conector plano reto à prova d'água.

O 02AZD790G transmite sozinho?

Não transmite: é a ligação física entre o instrumento e o transmissor U-WAVE-T. Para a leitura chegar ao PC, faltam o U-WAVE-T e o receptor U-WAVE-R, comprados à parte.

Qual a diferença entre o 02AZD790G e o 02AZE140G?

Os dois têm o conector tipo G e ligam ao U-WAVE-T. O 02AZD790G é o cabo padrão, de 160 mm; o 02AZE140G tem uma derivação para o pedal 937179T, para enviar a medição com o pé.

O 02AZD790G serve para relógio ID-CX ou ID-CNX?

Não. O ID-CX é tipo F (02AZD790F), e o ID-CNX e o ID-FNX são tipo SF (02AZG011). O tipo G é só do ID-N e do ID-B.

Como o 02AZD790G envia a leitura, se o conector não tem botão?

Quem dispara é o botão de dados do instrumento. Com o USB-ITPAK no PC, a leitura também pode ser pedida por clique ou tecla de função (pág. 09-15); com o pé, pelo 02AZE140G.

Sem rádio, que cabo substitui o 02AZD790G no mesmo instrumento?

Para coletor Digimatic (DP-1VA, IT-020U, MUX-10F), o cabo do conector tipo G é o 21EAA194 (1 m) ou 21EAA190 (2 m). Direto na USB do PC, é o USB-ITN-G 06AFM380G.
