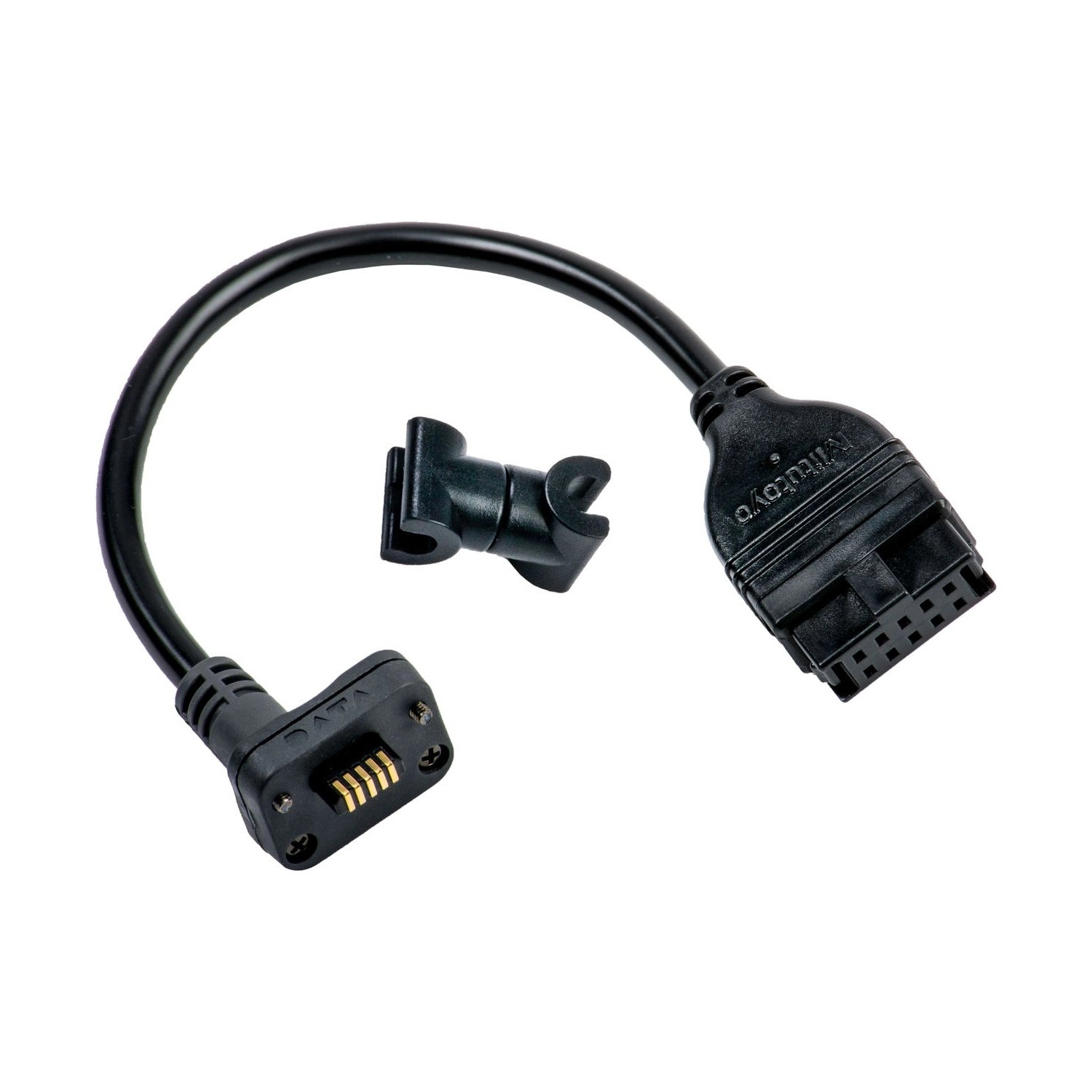

Cabo De Conexão Tipo D Para U-WAVE P/ Linear Height/ID-H e ID-F – 02AZD790D

SKU: 02AZD790D

  Melhor Oferta
de: R$635,79 15% Economize R$95,37
por: R$513,40 À vista no PIX com 5% OFF
ou R$540,42 em até 6x de R$90,07 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Curto, com 160 mm, o 02AZD790D leva ao U-WAVE-T a leitura de instrumentos Digimatic de conector tipo D (plano de 10 pinos). É a versão padrão, sem entrada para pedal, e o transmissor se fixa ao conector do cabo por 2 parafusos.

No catálogo, o conector tipo D aparece em relógios comparadores Digimatic ID-H e ID-F, traçador de altura QMH-AX/BX, Mu-Checker digital, micrômetro a laser LSM-9506, contadores EB e EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV-110/120, HR-530 e HR-600. O U-WAVE-T não serve aos contadores EF/EH, ao Litematic VL-B/S-B (nota 2) nem aos rugosímetros SJ-500/SV-2100 (nota 3), embora tenham conector D (pág. 09-24).

O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou por comando do PC com o USB-ITPAK. O sistema se completa com o U-WAVE-T e o receptor U-WAVE-R, ligado ao PC, vendidos à parte.

Resumo técnico
  • Conector tipo D · plano de 10 pinos
  • Cabo padrão de 160 mm para o U-WAVE-T
  • Relógios, rugosímetros e durômetros
  • Com pedal: 02AZE140D

Destaques do produto

O que distingue o 02AZD790D entre os cabos padrão para U-WAVE-T.

Plano de 10 pinos

Saída tipo D do instrumento.

160 mm

Cabo padrão, sem pedal.

U-WAVE-T

Transmissor vendido à parte.

Sem botão

Envio pelo instrumento ou PC.

2 parafusos

Fixação no U-WAVE-T.

Relógios, rugosímetros e durômetros

Pelo catálogo, pág. 09-23.

Principais características

O que cada número do 02AZD790D significa na prática.

  • Tipo D Conector

    O tipo do cabo segue o formato da saída Digimatic do instrumento; o D é plano de 10 pinos. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-23).

  • 160 mm Comprimento

    Os 160 mm deixam o U-WAVE-T junto do instrumento, e o conector do cabo se prende ao transmissor por 2 parafusos. A versão com derivação para o pedal 937179T é o 02AZE140D (pág. 09-9).

  • U-WAVE-T, vendido à parte Transmissor

    A transmissão fica com o U-WAVE-T: o 02AZD730H é IP67 e avisa por LED, e o 02AZD880H confirma a recepção com alarme sonoro e LED. O mesmo cabo serve aos dois (pág. 09-9).

  • Aprox. 20 m até o U-WAVE-R Alcance

    O dado vai por rádio ao receptor U-WAVE-R, ligado ao PC por USB, em 15 canais de 2,405 a 2,475 GHz. O número do transmissor (00 a 99) segue junto com o valor e diz de que instrumento veio a medição (pág. 09-9).

  • Sem EF/EH, VL e SJ-500/SV-2100 Restrição

    Ficam fora do U-WAVE-T, mesmo com conector D, os contadores EF/EH e o Litematic VL-B/S-B (nota 2) e os rugosímetros SJ-500/SV-2100 (nota 3, pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 02AZD790D é a escolha certa.

Desafio Cabo sobrando na bancada

Fio comprido entre instrumento e transmissor prende na peça.

Solução

O 02AZD790D tem só 160 mm: o transmissor acompanha o instrumento.

Desafio Vários instrumentos na linha

Juntar à mão a medição de muitos postos leva tempo.

Solução

Cada U-WAVE-R recebe até 100 transmissores, e o número de cada um chega junto com o valor.

Desafio Cabo até o computador

Um cabo do instrumento ao PC limita onde o operador pode medir.

Solução

Com o 02AZD790D e o U-WAVE-T, a leitura vai por rádio ao U-WAVE-R, a cerca de 20 m.

Desafio Cabo que não encaixa

Comprar pelo nome do instrumento leva ao conector errado.

Solução

Antes, confira a saída do instrumento: o 02AZD790D é plano de 10 pinos, tipo D.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector padrão
  • Marca: Mitutoyo
  • Tipo: (D) Com 10 pinos modelo retangular
  • Notas / Obs.: Não serve para EF/EH, Litematic VL-B/S-B e SJ-500/SV-2100.

Detalhes técnicos

Conector do instrumento
Tipo D, plano de 10 pinos
Comprimento
160 mm
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão com pedal
02AZE140D
Cabo Digimatic do mesmo conector
936937 (1 m) ou 965014 (2 m)

Transmissão de dados

O 02AZD790D é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código Tipo Conector Instrumentos
02AZD790A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZD790B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZD790C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZD790D (este) Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZD790E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZD790F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG011 Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão tipo D 02AZD790D
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Cabo tipo D para U-WAVE-T: em que instrumento o 02AZD790D encaixa?

Relógios ID-H/ID-F, traçador QMH, Mu-Checker, LSM-9506, contadores EB/EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV e HR, todos de conector plano de 10 pinos.

O 02AZD790D transmite sozinho?

Não. Ele só liga o instrumento ao U-WAVE-T, que é quem transmite; a leitura chega ao PC pelo receptor U-WAVE-R. Os dois são vendidos à parte.

Qual a diferença entre o 02AZD790D e o 02AZE140D?

A entrada para pedal. O 02AZE140D acrescenta a derivação para o 937179T; o 02AZD790D, de 160 mm, é o cabo padrão, sem ela. O conector tipo D é o mesmo.

O 02AZD790D serve para o rugosímetro SJ-500 ou para o contador EF/EH?

Não. Mesmo com conector D, o catálogo exclui do U-WAVE-T os contadores EF/EH e VL-B/S-B (nota 2) e os rugosímetros SJ-500/SV-2100 (nota 3). Os SJ-210/310/410 usam este cabo.

Como o 02AZD790D envia a leitura, se o conector não tem botão?

Quem dispara é o botão de dados do instrumento. Com o USB-ITPAK no PC, a leitura também pode ser pedida por clique ou tecla de função (pág. 09-15); com o pé, pelo 02AZE140D.

Sem rádio, que cabo substitui o 02AZD790D no mesmo instrumento?

Para coletor Digimatic (DP-1VA, IT-020U, MUX-10F), o cabo do conector tipo D é o 936937 (1 m) ou 965014 (2 m). Direto na USB do PC, é o USB-ITN-D 06AFM380D. Com o USB-ITN, o ID-F, o Mu-Checker, o EB e o EC-101D pedem também o software USB-ITPAK (nota 1, pág. 09-24).
