Cabo De Conexão Tipo A Para U-WAVE P/ Paquímetro IP67 – 02AZD790A

Cabo De Conexão Tipo A Para U-WAVE P/ Paquímetro IP67 – 02AZD790A - Mitutoyo Loja Oficial | Produto Original

Cabo De Conexão Tipo A Para U-WAVE P/ Paquímetro IP67 – 02AZD790A

Name: Cabo De Conexão Tipo A Para U-WAVE P/ Paquímetro IP67 – 02AZD790A
Brand: Mitutoyo
SKU: 02AZD790A
Price: 586.43 BRL
Availability: InStock

SKU: 02AZD790A

Melhor Oferta

de: R$726,22 15% Economize R$108,93

por: R$586,43 À vista no PIX com 5% OFF

ou R$617,29 em até 6x de R$102,88 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Compra Segura

100% protegida

Sobre o produto

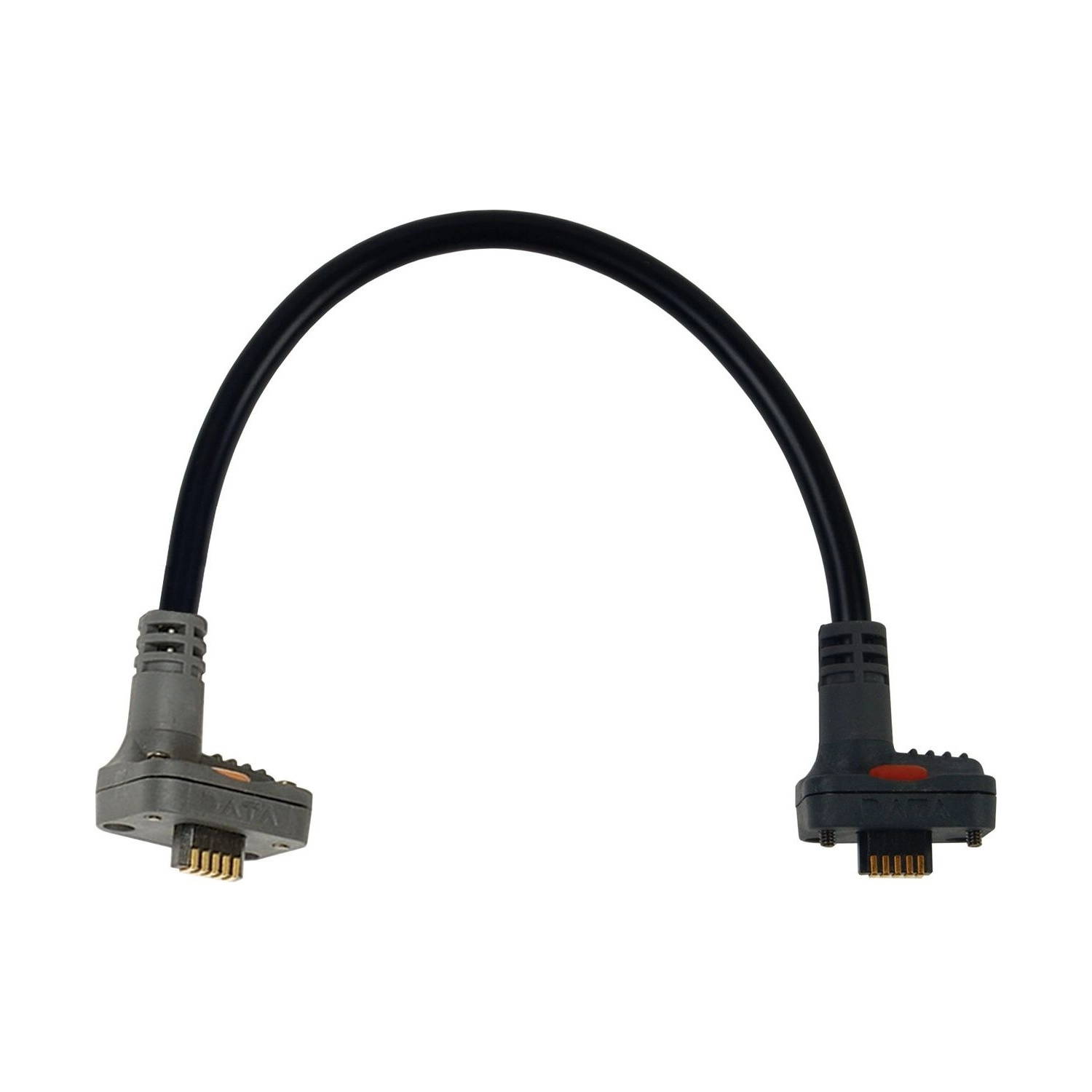

O Cabo de Conexão Tipo A Mitutoyo 02AZD790A liga um instrumento Digimatic de conector tipo A (à prova d'água, com botão de saída) ao transmissor sem fio U-WAVE-T. É o cabo padrão, de 160 mm, para paquímetros e medidores de profundidade Digimatic.

Pela tabela de compatibilidade do catálogo 2025, o conector tipo A atende paquímetros Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 e 573-601, medidores de profundidade 571-251-10 e unidades de escala 572-600/572-601.

O U-WAVE-T pode ser o 02AZD730H (IP67, com LED) ou o 02AZD880H (com alarme sonoro e LED). A medição vai sem fio ao receptor U-WAVE-R 02AZD810E, ligado ao PC, a aproximadamente 20 m em linha de visada. O conector tipo A tem botão de dados.

Conector tipo A · à prova d'água, com botão de saída
Para U-WAVE-T · cabo de 160 mm
Paquímetros e medidores de profundidade Digimatic
Botão DATA no conector

Diferenciais

Destaques do produto

O que distingue o 02AZD790A entre os cabos padrão para U-WAVE-T.

À prova d'água, com botão de saída.

Transmissor sem fio 02AZD730H ou 02AZD880H.

Cabo padrão.

Indicados no catálogo 2025.

No conector do instrumento.

Fixação no U-WAVE-T.

Especificações

Principais características

O que cada número do 02AZD790A significa na prática.

Tipo A Conector

À prova d'água, com botão de saída.
U-WAVE-T Liga a

02AZD730H ou 02AZD880H.
160 mm Comprimento

Cabo padrão.
Sim Botão de dados

No conector.
20 m Alcance

Em linha de visada, com o U-WAVE-R.

Soluções

Quais problemas resolve

Situações em que o 02AZD790A é a escolha certa.

Desafio Fio até o computador

Um cabo longo do instrumento ao PC atrapalha a medição na peça.

Solução

O 02AZD790A liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.

Desafio Escolher o cabo certo

Cada instrumento Digimatic tem um formato de conector.

Solução

O 02AZD790A é o tipo A, indicado para paquímetros e medidores de profundidade Digimatic.

Desafio Enviar a leitura sem trocar de mão

Procurar um botão no PC interrompe a medição.

Solução

O conector tipo A do 02AZD790A tem botão de dados.

Desafio Vários instrumentos na linha

Transmissores próximos podem se confundir.

Solução

O U-WAVE tem até 15 canais, e o dado identifica o receptor e o transmissor.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: U-WAVE
Modelo: Conector padrão
Tipo: (A) Modelo à prova d'água com botão de saída

Detalhes técnicos

Linha: Cabo de conexão padrão para U-WAVE-T, conector tipo A
Transmissores: U-WAVE-T 02AZD730H (IP67, LED) e 02AZD880H (alarme sonoro e LED)
Receptor: U-WAVE-R 02AZD810E
Versão com pedal: 02AZE140A
Cabo Digimatic do mesmo conector: 05CZA624 (1 m) ou 05CZA625 (2 m)

Funções

Como o 02AZD790A trabalha

Caminho do dado

Instrumento, 02AZD790A, U-WAVE-T, U-WAVE-R 02AZD810E e PC.

Conector tipo A

À prova d'água, com botão de saída.

Fixação

O conector fica preso ao U-WAVE-T por 2 parafusos.

Transmissão de dados

O 02AZD790A é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema: U-WAVE, sem fio
Transmissor: U-WAVE-T 02AZD730H ou 02AZD880H
Receptor: U-WAVE-R 02AZD810E, no PC
Comunicação: Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance: Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código	Tipo	Conector	Instrumentos
02AZD790A (este)	Tipo A	À prova d'água, com botão de saída	Paquímetros e medidores de profundidade Digimatic
02AZD790B	Tipo B	À prova d'água, com botão de saída	Micrômetros Digimatic
02AZD790C	Tipo C	Reto, com botão de saída	Paquímetros, cabeçotes e escalas Digimatic
02AZD790D	Tipo D	Plano de 10 pinos	Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
02AZD790E	Tipo E	Redondo de 6 pinos	Durômetros HM
02AZD790F	Tipo F	Plano reto	Relógios ID-CX/ID-U, Borematic e escalas SD
02AZD790G	Tipo G	Plano reto à prova d'água	Relógios comparadores ID-N e ID-B
02AZG011	Tipo SF	Reto padrão	Relógios comparadores ID-CNX e ID-FNX

Itens inclusos

Cabo de conexão tipo A 02AZD790A

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o 02AZD790A?

Liga um instrumento Digimatic de conector tipo A ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo A para paquímetros Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 e 573-601, medidores de profundidade 571-251-10 e unidades de escala 572-600/572-601.

O 02AZD790A funciona sem o U-WAVE-T?

Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.

Qual a diferença entre o 02AZD790A e o 02AZE140A?

Os dois têm o conector tipo A. O 02AZE140A acrescenta uma entrada para o pedal 937179T (opcional); o 02AZD790A é o cabo padrão.

O conector do 02AZD790A tem botão de dados?

Tem. Na tabela do catálogo, o botão de dados aparece como disponível no conector tipo A.

Qual cabo liga o instrumento do 02AZD790A a um coletor Digimatic, sem rádio?

O cabo Digimatic do conector tipo A é o 05CZA624 (1 m) ou 05CZA625 (2 m). Direto na USB do PC, o código é o 06AFM380A.
