Cabo De Conexão Tipo C Para U-WAVE P/ Paquímetro Padrão – 02AZD790C - Mitutoyo Loja Oficial | Produto Original

Cabo De Conexão Tipo C Para U-WAVE P/ Paquímetro Absolute/Relógio ID-SS e ID-SX – 02AZD790C

SKU: 02AZD790C

  Melhor Oferta
de: R$588,68 15% Economize R$88,30
por: R$475,36 À vista no PIX com 5% OFF
ou R$500,38 em até 6x de R$83,40 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

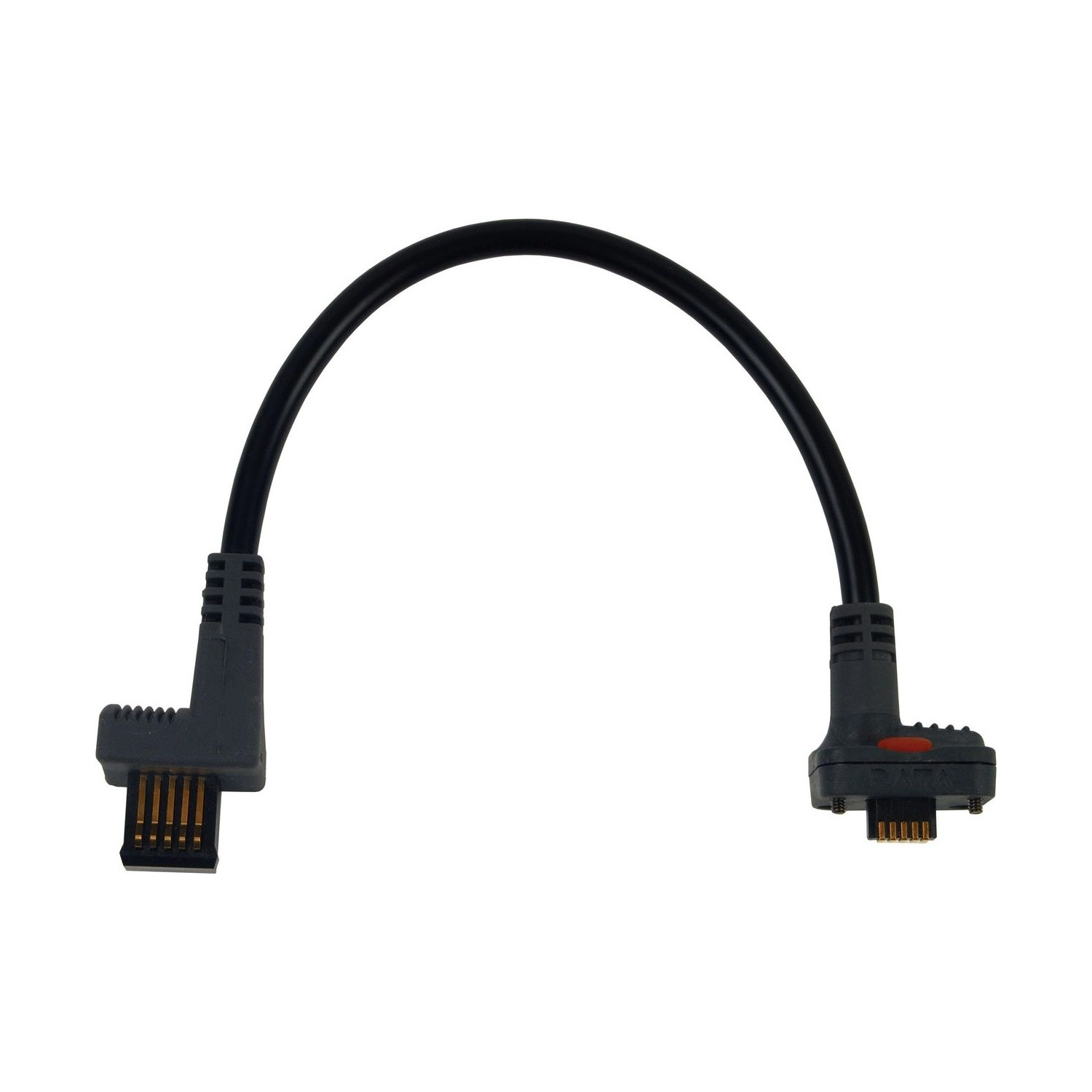

Cabo padrão do transmissor sem fio U-WAVE-T para instrumentos Digimatic de conector tipo C (reto, com botão de saída). Com 160 mm, deixa o transmissor junto ao instrumento, preso ao conector do cabo por 2 parafusos.

No catálogo, o conector tipo C aparece em paquímetros Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 e 573-181-30, medidores de profundidade 571-201-30/571-202-30, cabeçotes micrométricos 164-163/164-164 e unidades de escala 572-203-10/572-213-10 e 572-300-10/572-301-10. O micrômetro de conector CR (293-582/293-583, 389-514/389-714) não tem cabo U-WAVE-T próprio: o catálogo admite o tipo C, com cuidado para o cabo não atrapalhar o giro do tambor (pág. 09-23).

O conector tem botão de saída: um toque envia a leitura. O sistema se completa com o U-WAVE-T e o receptor U-WAVE-R, ligado ao PC, vendidos à parte.

Resumo técnico
  • Conector tipo C · reto, com botão de saída
  • Cabo padrão de 160 mm para o U-WAVE-T
  • Paquímetros, cabeçotes e CR
  • Botão de saída no conector

Aproveite o máximo do seu cabo U-WAVE

Kits de transmissão sem fio com o cabo desta página.

Destaques do produto

O que distingue o 02AZD790C entre os cabos padrão para U-WAVE-T.

Reto, com botão de saída

Saída tipo C do instrumento.

160 mm

Transmissor junto ao instrumento.

Paquímetros, cabeçotes e CR

Pelo catálogo, pág. 09-23.

U-WAVE-T

É ele quem transmite.

Botão de saída

Envia a leitura com um toque.

2 parafusos

Conector preso ao transmissor.

Principais características

O que cada número do 02AZD790C significa na prática.

  • Tipo C Conector

    O tipo do cabo segue o formato da saída Digimatic do instrumento; o C é reto, com botão de saída. O botão de saída fica no próprio conector e envia a leitura com um toque (pág. 09-23).

  • 160 mm Comprimento

    Os 160 mm deixam o U-WAVE-T junto do instrumento, e o conector do cabo se prende ao transmissor por 2 parafusos. A versão com derivação para o pedal 937179T é o 02AZE140C (pág. 09-9).

  • U-WAVE-T, vendido à parte Transmissor

    O cabo não transmite: quem envia a leitura por rádio é o U-WAVE-T, na versão IP67 (02AZD730H) ou com alarme sonoro (02AZD880H). As duas têm 44 × 29,6 × 18,5 mm e 23 g (pág. 09-9).

  • Aprox. 20 m até o U-WAVE-R Alcance

    Em linha de visada, o U-WAVE-T alcança o receptor a cerca de 20 m. Cada leitura chega ao PC com o número do receptor e do transmissor antes do valor, o que separa as medições de vários postos (pág. 09-9).

  • Sem cabo próprio, usa o C Micrômetro CR

    Para micrômetro de conector CR (293-582/293-583, 389-514/389-714), que não tem cabo próprio, o catálogo aceita o tipo C, mas o cabo pode atrapalhar o giro do tambor (pág. 09-23).

Quais problemas este produto resolve?

Situações em que o 02AZD790C é a escolha certa.

Desafio Enviar com um toque

Voltar ao PC a cada leitura interrompe a inspeção.

Solução

O conector reto do 02AZD790C tem botão de saída.

Desafio Transmissor que não atrapalha

Um cabo longo entre o instrumento e o transmissor enrosca na peça ou na bancada.

Solução

Com 160 mm, o 02AZD790C deixa o U-WAVE-T junto do instrumento.

Desafio Saber de que posto veio a leitura

Com vários transmissores, as medições se misturam no PC.

Solução

O U-WAVE-T põe o próprio número (00 a 99) antes de cada valor.

Desafio Medir longe do PC

Fio até o computador prende o operador à bancada.

Solução

O 02AZD790C liga o instrumento ao U-WAVE-T, que manda a leitura sem fio ao receptor no PC.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: U-WAVE
  • Modelo: Conector padrão
  • Marca: Mitutoyo
  • Tipo: (C) Com botão de saída
  • Notas / Obs.: Serve nos micrômetros de conector CR (293-582, 389-514…), mas pode atrapalhar o giro do tambor.

Detalhes técnicos

Conector do instrumento
Tipo C, reto, com botão de saída
Comprimento
160 mm
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Sim
Versão com pedal
02AZE140C
Cabo Digimatic do mesmo conector
959149 (1 m) ou 959150 (2 m)

Transmissão de dados

O 02AZD790C é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código Tipo Conector Instrumentos
02AZD790A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZD790B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZD790C (este) Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZD790D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZD790E Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZD790F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG011 Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão tipo C 02AZD790C
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E

Vídeo

Perguntas e Respostas

Cabo tipo C para U-WAVE-T: em que instrumento o 02AZD790C encaixa?

Paquímetros como o 500-150-30 e o 500-500-10, o medidor de profundidade 571-201-30, os cabeçotes 164-163/164 e as escalas 572-203/213 e 572-300/301.

O 02AZD790C transmite sozinho?

Não transmite: é a ligação física entre o instrumento e o transmissor U-WAVE-T. Para a leitura chegar ao PC, faltam o U-WAVE-T e o receptor U-WAVE-R, comprados à parte.

Qual a diferença entre o 02AZD790C e o 02AZE140C?

A entrada para pedal. O 02AZE140C acrescenta a derivação para o 937179T; o 02AZD790C, de 160 mm, é o cabo padrão, sem ela. O conector tipo C é o mesmo.

O 02AZD790C serve para micrômetro de conector CR?

Serve: o CR não tem cabo U-WAVE-T próprio e o catálogo admite o tipo C, com o cuidado de o cabo não atrapalhar o giro do tambor (pág. 09-23).

O conector do 02AZD790C tem botão de saída?

Tem. Na tabela da pág. 09-23, o botão de dados (data switch) aparece como disponível no conector tipo C, e um toque envia a leitura pelo U-WAVE-T.

Para ligar com fio, qual é a alternativa ao 02AZD790C?

Direto na USB do PC, o USB-ITN-C 06AFM380C. Para coletor Digimatic (DP-1VA, IT-020U, MUX-10F), o cabo Digimatic do mesmo conector, 959149 (1 m) ou 959150 (2 m).
