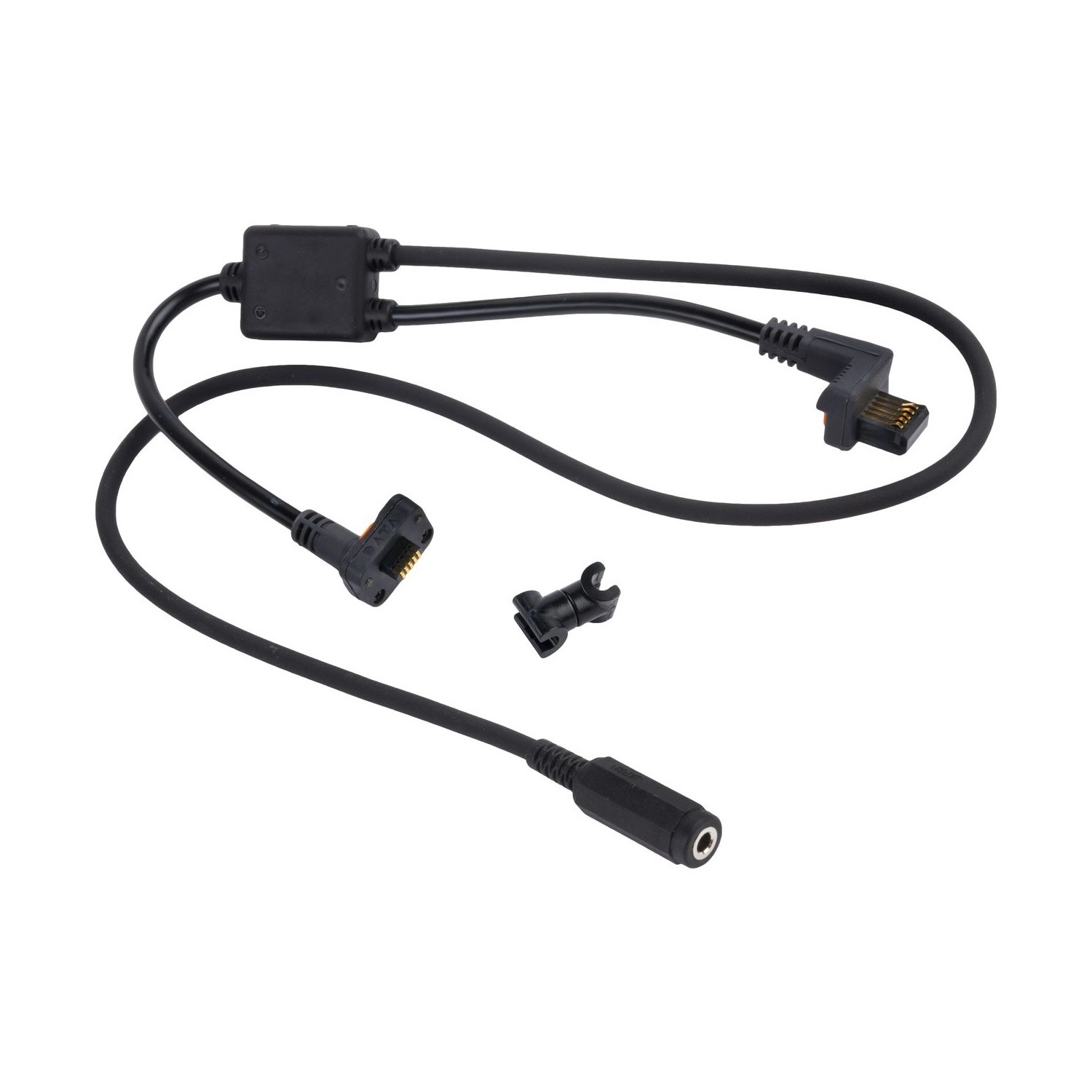

Liga um instrumento Digimatic de conector tipo C (reto, com botão de saída) ao transmissor sem fio U-WAVE-T. Além do conector do instrumento, tem uma entrada para o pedal 937179T (opcional), para enviar a medição com o pé.
Pela tabela de compatibilidade do catálogo 2025, o conector tipo C atende paquímetros Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 e 573-181-30, medidores de profundidade 571-201-30, cabeçotes micrométricos 164-163/164-164 e unidades de escala 572-203-10/572-213-10 e 572-300-10/572-301-10. Serve também para os micrômetros de conector CR (293-582/293-583, 389-514/389-714), em que o conector reto pode atrapalhar o giro do tambor.
Quem transmite é o U-WAVE-T: o 02AZE140C só faz a ligação física com o instrumento. O receptor U-WAVE-R 02AZD810E fica no PC, e o alcance é de aproximadamente 20 m em linha de visada. Para ligar o mesmo instrumento por USB, sem rádio, o código é o 06AFM380C.
O que distingue o 02AZE140C entre os cabos com entrada para pedal.
Reto, com botão de saída.
Transmissor sem fio 02AZD730H ou 02AZD880H.
No conector do instrumento.
Fixação no U-WAVE-T.
Pedal 937179T, opcional.
Indicados no catálogo 2025.
O que cada número do 02AZE140C significa na prática.
02AZD730H ou 02AZD880H.
Entrada no cabo; pedal opcional.
No conector.
Em linha de visada, com o U-WAVE-R.
Situações em que o 02AZE140C é a escolha certa.
Segurar a peça e o instrumento deixa sem mão para enviar a leitura.
O 02AZE140C tem entrada para o pedal 937179T (opcional).
O CR não tem cabo U-WAVE próprio.
O tipo C serve, mas o conector reto pode atrapalhar o giro do tambor.
Um cabo longo do instrumento ao PC atrapalha a medição na peça.
O 02AZE140C liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.
Cada instrumento Digimatic tem um formato de conector.
O 02AZE140C é o tipo C, indicado para paquímetros, cabeçotes e escalas Digimatic.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Instrumento, 02AZE140C, U-WAVE-T, U-WAVE-R 02AZD810E e PC.
O pedal 937179T (opcional) liga na entrada do cabo.
O 02AZE140C é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.
Para que serve o 02AZE140C?
Liga um instrumento Digimatic de conector tipo C ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo C para paquímetros Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 e 573-181-30, medidores de profundidade 571-201-30, cabeçotes micrométricos 164-163/164-164 e unidades de escala 572-203-10/572-213-10 e 572-300-10/572-301-10.
O 02AZE140C funciona sem o U-WAVE-T?
Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.
Qual a diferença entre o 02AZE140C e o 02AZD790C?
Os dois têm o conector tipo C. O 02AZE140C tem entrada para o pedal 937179T; o 02AZD790C é o cabo padrão, sem essa entrada.
O conector do 02AZE140C tem botão de dados?
Tem. Na tabela do catálogo, o botão de dados aparece como disponível no conector tipo C.
Qual cabo liga o instrumento do 02AZE140C a um coletor Digimatic, sem rádio?
O cabo Digimatic do conector tipo C é o 959149 (1 m) ou 959150 (2 m). Direto na USB do PC, o código é o 06AFM380C.
O 02AZE140C serve para micrômetro de conector CR?
Serve: o CR não tem cabo U-WAVE próprio e o catálogo indica o tipo C, mas o conector reto pode atrapalhar o giro do tambor.
