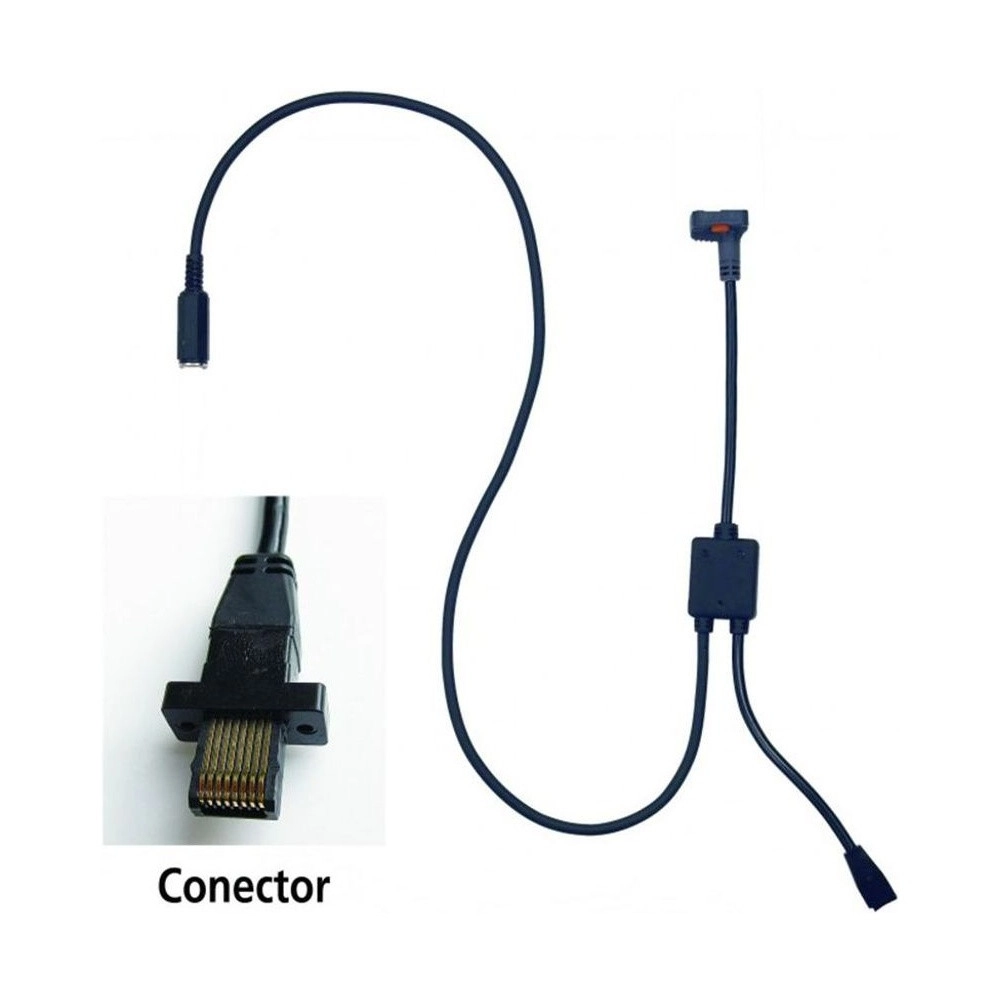

O Cabo de Conexão com Entrada de Pedal Tipo G Mitutoyo 02AZE140G liga um instrumento Digimatic de conector tipo G (plano reto à prova d'água) ao transmissor sem fio U-WAVE-T. Além do conector do instrumento, tem uma entrada para o pedal 937179T (opcional), para enviar a medição com o pé.
Pela tabela de compatibilidade do catálogo 2025, o conector tipo G atende relógios comparadores Digimatic ID-N e ID-B.
O U-WAVE-T pode ser o 02AZD730H (IP67, com LED) ou o 02AZD880H (com alarme sonoro e LED). A medição vai sem fio ao receptor U-WAVE-R 02AZD810E, ligado ao PC, a aproximadamente 20 m em linha de visada. O cabo padrão do mesmo conector é o 02AZD790G.
O que distingue o 02AZE140G entre os cabos com entrada para pedal.
Plano reto à prova d'água.
Transmissor sem fio 02AZD730H ou 02AZD880H.
U-WAVE-R ligado ao PC.
Fixação no U-WAVE-T.
Pedal 937179T, opcional.
Indicados no catálogo 2025.
O que cada número do 02AZE140G significa na prática.
02AZD730H ou 02AZD880H.
Entrada no cabo; pedal opcional.
Não há no conector.
Em linha de visada, com o U-WAVE-R.
Situações em que o 02AZE140G é a escolha certa.
Um cabo longo do instrumento ao PC atrapalha a medição na peça.
O 02AZE140G liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.
Cada instrumento Digimatic tem um formato de conector.
O 02AZE140G é o tipo G, indicado para relógios comparadores ID-N e ID-B.
Segurar a peça e o instrumento deixa sem mão para enviar a leitura.
O 02AZE140G tem entrada para o pedal 937179T (opcional).
Transmissores próximos podem se confundir.
O U-WAVE tem até 15 canais, e o dado identifica o receptor e o transmissor.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Instrumento, 02AZE140G, U-WAVE-T, U-WAVE-R 02AZD810E e PC.
O pedal 937179T (opcional) liga na entrada do cabo.
O 02AZE140G é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.
Para que serve o 02AZE140G?
Liga um instrumento Digimatic de conector tipo G ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo G para relógios comparadores Digimatic ID-N e ID-B.
O 02AZE140G funciona sem o U-WAVE-T?
Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.
Qual a diferença entre o 02AZE140G e o 02AZD790G?
Os dois têm o conector tipo G. O 02AZE140G tem entrada para o pedal 937179T; o 02AZD790G é o cabo padrão, sem essa entrada.
O conector do 02AZE140G tem botão de dados?
Não. Na tabela do catálogo, o conector tipo G não tem botão de dados.
Qual cabo liga o instrumento do 02AZE140G a um coletor Digimatic, sem rádio?
O cabo Digimatic do conector tipo G é o 21EAA194 (1 m) ou 21EAA190 (2 m). Direto na USB do PC, o código é o 06AFM380G.
