Cabo De Conexão Com Entrada De Pedal Tipo A Para U-WAVE (Micrometro MDC) – 02AZE140E - Mitutoyo Loja Oficial | Produto Original

Cabo De Conexão Com Entrada De Pedal Tipo E Para U-WAVE (Durômetros HM) – 02AZE140E

SKU: 02AZE140E

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

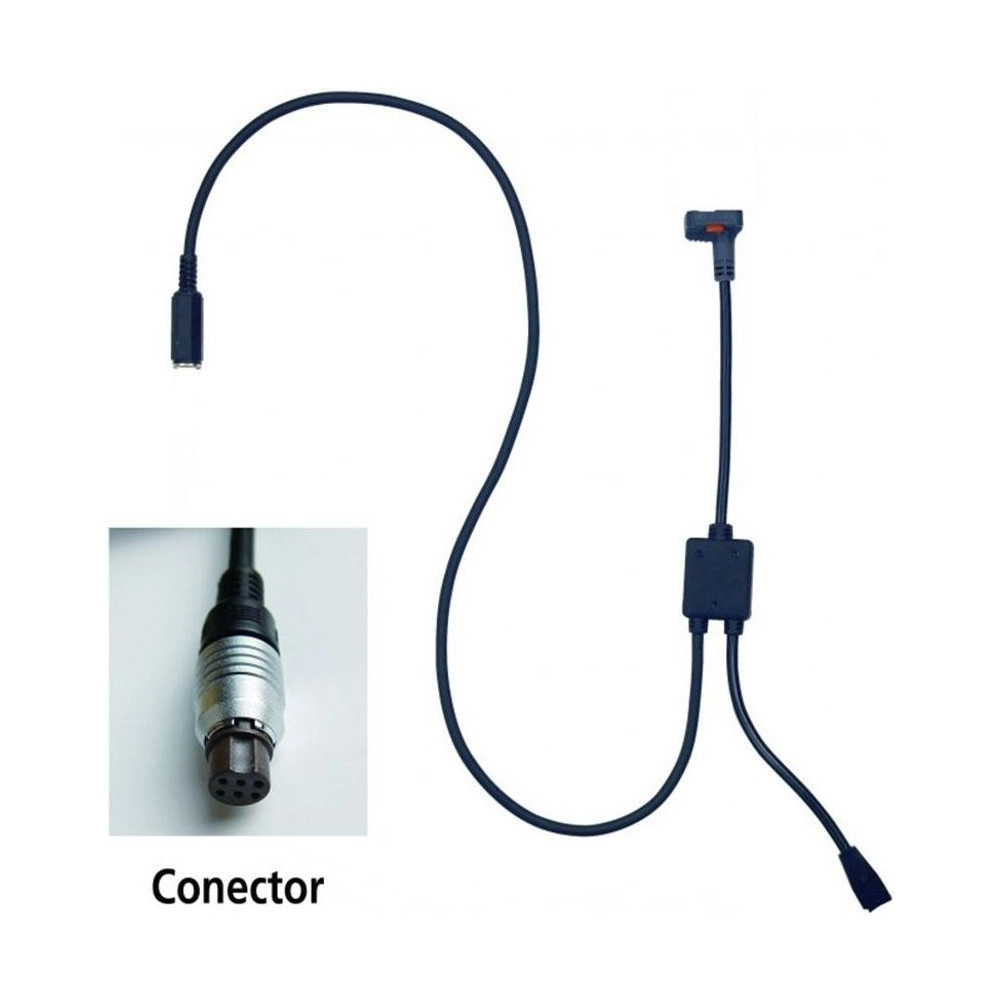

Liga ao U-WAVE-T um instrumento Digimatic de conector tipo E (redondo de 6 pinos) e tem uma derivação para o pedal 937179T: o operador envia a medição com o pé e mantém as mãos na peça.

Serve aos instrumentos de conector tipo E indicados no catálogo: durômetros HM-102, HM-103, HM-320, HM-430 e HM-411.

As pontas do instrumento e do transmissor têm aprox. 80 mm, e o conector se prende ao U-WAVE-T por 2 parafusos. Como o conector não tem botão, o pedal faz esse papel sem o operador tocar no instrumento.

Resumo técnico
  • Conector tipo E · redondo de 6 pinos
  • Para U-WAVE-T · entrada para pedal 937179T
  • Durômetros HM-102 a HM-411
  • Pedal sem adaptador · padrão: 02AZD790E

Destaques do produto

O que distingue o 02AZE140E entre os cabos com entrada para pedal.

Redondo de 6 pinos

Conector tipo E do instrumento.

Entrada para pedal

Pedal 937179T, à parte.

Sem adaptador

Pedal direto no cabo.

Pontas de 80 mm

Ao instrumento e ao U-WAVE-T.

Durômetros HM-102 a HM-411

Pelo catálogo, pág. 09-24.

2 parafusos

Fixação no U-WAVE-T.

Principais características

O que cada número do 02AZE140E significa na prática.

  • Tipo E Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo: aqui, redondo de 6 pinos. Este conector não tem botão: a leitura é pedida pelo botão do instrumento ou pelo PC com o USB-ITPAK (pág. 09-24).

  • Entrada para o 937179T Pedal

    O pedal 937179T, vendido à parte e com 2 m de cabo, encaixa na derivação de aprox. 500 mm do cabo. Com ele, o operador segura a peça e o instrumento e manda a leitura com o pé (págs. 09-5 e 09-9).

  • Pontas de aprox. 80 mm Formato

    As duas pontas curtas, de cerca de 80 mm, ligam o instrumento e o U-WAVE-T, este preso por 2 parafusos; do meio sai a derivação para o pedal. O cabo padrão do mesmo conector, sem pedal, é o 02AZD790E (pág. 09-9).

  • Pedal direto no cabo Sem adaptador

    O pedal entra direto na derivação deste cabo, sem peça no meio. Ligado ao USB-ITN, o mesmo 937179T exigiria o adaptador USB-FSW 06ADV384 (a loja não vende) e o USB-ITPAK (págs. 09-5 e 09-9).

  • HM-102, HM-103, HM-320, HM-430 e HM-411 Durômetros

    Nem todo durômetro HM é tipo E: o HM-210 e o HM-220 são de conector D, com o 02AZE140D. O E fica com os modelos de conector redondo de 6 pinos (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 02AZE140E é a escolha certa.

Desafio Conector do instrumento

Instrumentos parecidos podem ter saídas diferentes.

Solução

Este é o tipo E (redondo de 6 pinos); confira na tabela das págs. 09-23 e 09-24.

Desafio Mãos ocupadas na peça

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

Com o pedal 937179T na derivação do 02AZE140E, a medição vai com o pé.

Desafio Menos peças no posto

Adaptador e software a mais complicam o posto de medição.

Solução

Com o 02AZE140E, o pedal encaixa no próprio cabo, sem o USB-FSW.

Desafio Peça no durômetro HM

Posicionar a peça no durômetro ocupa as duas mãos.

Solução

O pedal no 02AZE140E envia a leitura do HM sem soltar a peça.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: U-WAVE
  • Modelo: Conector com entrada para pedal
  • Tipo: (E) Com 6 pinos modelo circular
  • Notas / Obs.: Com entrada para o pedal 937179T (opcional).

Detalhes técnicos

Conector do instrumento
Tipo E, redondo de 6 pinos
Pontas
Aprox. 80 mm ao instrumento e aprox. 80 mm ao U-WAVE-T
Derivação do pedal
Aprox. 500 mm, para o pedal 937179T (2 m de cabo)
Fixação no U-WAVE-T
2 parafusos
Botão de saída no conector
Não
Versão sem pedal
02AZD790E

Transmissão de dados

O 02AZE140E é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema
U-WAVE, sem fio
Transmissor
U-WAVE-T 02AZD730H ou 02AZD880H
Receptor
U-WAVE-R 02AZD810E, no PC
Comunicação
Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance
Aprox. 20 m em linha de visada
Pedal
937179T, ligado direto na derivação do cabo

Variações da série

Cabos com entrada para pedal na loja

Código Tipo Conector Instrumentos
02AZE140A Tipo A À prova d'água, com botão de saída Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
02AZE140B Tipo B À prova d'água, com botão de saída Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
02AZE140C Tipo C Reto, com botão de saída Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300; micrômetros CR
02AZE140D Tipo D Plano de 10 pinos Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
02AZE140E (este) Tipo E Redondo de 6 pinos Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
02AZE140F Tipo F Plano reto Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZE140G Tipo G Plano reto à prova d'água Relógios ID-N e ID-B
02AZG021 Tipo SF Reto padrão Relógios ID-CNX/ID-FNX; profundidade e espessura ID-CNX; QuantuMike (conector SA)

Itens inclusos

  • Cabo de conexão com entrada para pedal tipo E 02AZE140E
  • Vendidos à parte e necessários: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) e o receptor U-WAVE-R 02AZD810E; opcional: o pedal 937179T

Vídeo

Perguntas e Respostas

Para que serve a entrada de pedal do 02AZE140E?

Para enviar a leitura com o pedal 937179T, mantendo as duas mãos no instrumento e na peça. O cabo também faz a ligação do instrumento de conector tipo E ao U-WAVE-T.

O pedal 937179T vem com o 02AZE140E?

Não vem: o pedal é comprado à parte. O cabo dele, de 2 m, entra direto na derivação de cerca de 500 mm, sem adaptador (págs. 09-5 e 09-9).

Qual a diferença entre o 02AZE140E e o 02AZD790E?

Só o pedal. Ambos ligam o conector tipo E ao U-WAVE-T, mas o 02AZD790E, de 160 mm, não tem a entrada para o 937179T que o 02AZE140E tem.

Cabo com pedal tipo E: qual instrumento usa o 02AZE140E?

Os durômetros HM-102, HM-103, HM-320, HM-430 e HM-411, de conector redondo de 6 pinos.

O 02AZE140E serve para o durômetro HM-210 ou HM-220?

Não. Esses dois são de conector D e usam o 02AZE140D; o conector redondo de 6 pinos do 02AZE140E é dos outros cinco modelos HM (pág. 09-24).

Posso usar o mesmo pedal 937179T no USB-ITN em vez do 02AZE140E?

Pode, com duas peças a mais: o adaptador USB-FSW 06ADV384 (a loja não vende) e o USB-ITPAK. Aqui no 02AZE140E, o pedal dispensa as duas e a leitura vai sem fio.
