Cabo De Conexão Com Entrada De Pedal Tipo D Para U-WAVE (Linear Heigth/IDH) – 02AZE140D

Name: Cabo De Conexão Com Entrada De Pedal Tipo D Para U-WAVE (Linear Heigth/IDH) – 02AZE140D
Brand: Mitutoyo
SKU: 02AZE140D

SKU: 02AZE140D

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Compra Segura

100% protegida

Sobre o produto

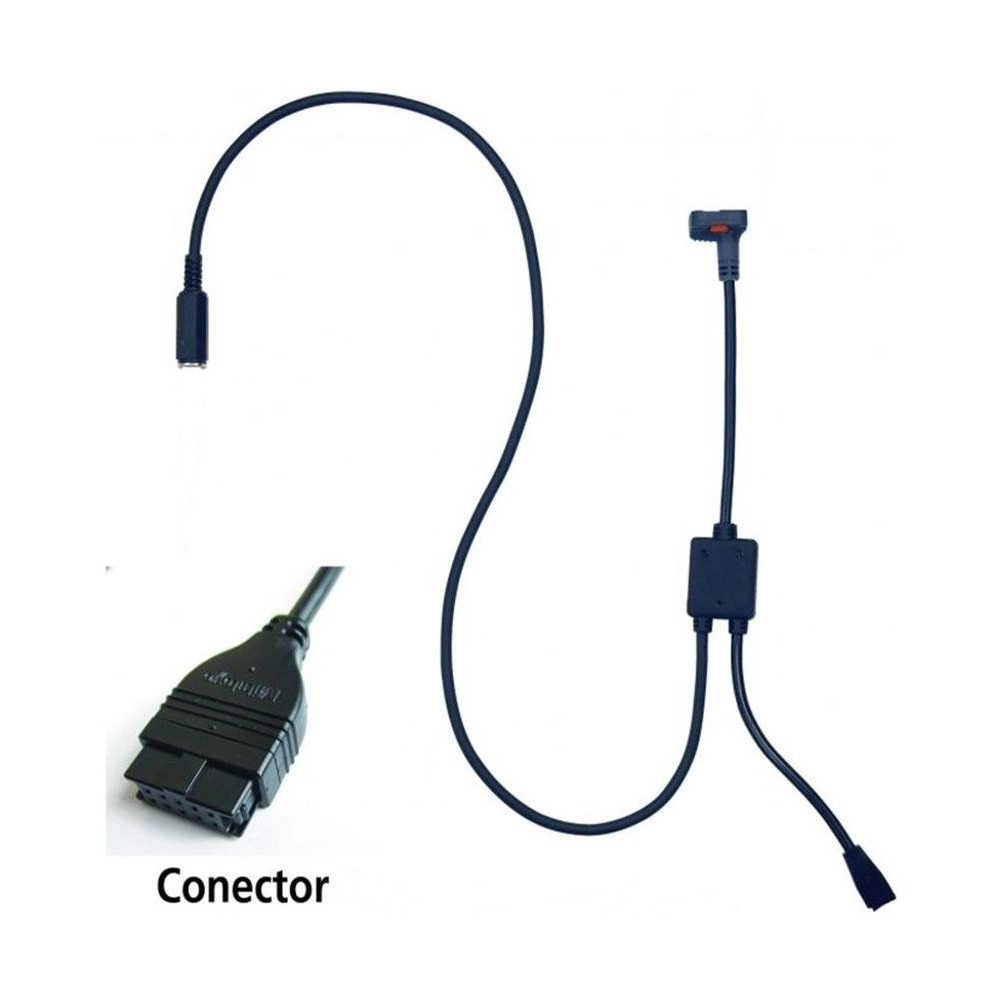

Para relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros, o 02AZE140D é o cabo Mitutoyo com entrada para pedal que leva a medição ao U-WAVE-T: de um lado o conector tipo D (plano de 10 pinos), do outro o encaixe do transmissor, preso por 2 parafusos.

Pela tabela de compatibilidade do catálogo 2025, o conector tipo D atende relógios comparadores Digimatic ID-H e ID-F, traçador de altura QMH-AX/BX, Mu-Checker digital, micrômetro a laser LSM-9506, contadores EB e EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV-110/120, HR-530 e HR-600. Não serve para os contadores EF/EH, o Litematic VL-B/S-B e o SJ-500/SV-2100 (nota 2 e 3 do catálogo).

O U-WAVE-T pode ser o 02AZD730H (IP67, com LED) ou o 02AZD880H (com alarme sonoro e LED). A medição vai sem fio ao receptor U-WAVE-R 02AZD810E, ligado ao PC, a aproximadamente 20 m em linha de visada. O cabo padrão do mesmo conector é o 02AZD790D.

Conector tipo D · plano de 10 pinos
Para U-WAVE-T · entrada para pedal 937179T
Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
Sem pedal: 02AZD790D

Diferenciais

Destaques do produto

O que distingue o 02AZE140D entre os cabos com entrada para pedal.

Plano de 10 pinos.

Transmissor sem fio 02AZD730H ou 02AZD880H.

Fixação no U-WAVE-T.

Pedal 937179T, opcional.

Indicados no catálogo 2025.

U-WAVE-R ligado ao PC.

Especificações

Principais características

O que cada número do 02AZE140D significa na prática.

Tipo D Conector

Plano de 10 pinos.
U-WAVE-T Liga a

02AZD730H ou 02AZD880H.
937179T Pedal

Entrada no cabo; pedal opcional.
Não Botão de dados

Não há no conector.
20 m Alcance

Em linha de visada, com o U-WAVE-R.

Soluções

Quais problemas resolve

Situações em que o 02AZE140D é a escolha certa.

Desafio Fio até o computador

Um cabo longo do instrumento ao PC atrapalha a medição na peça.

Solução

O 02AZE140D liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.

Desafio Escolher o cabo certo

Cada instrumento Digimatic tem um formato de conector.

Solução

O 02AZE140D é o tipo D, indicado para relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros.

Desafio Mãos ocupadas na peça

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

O 02AZE140D tem entrada para o pedal 937179T (opcional).

Desafio Instrumento fora da lista

Nem todo instrumento de conector D funciona sem fio.

Solução

O catálogo avisa que o U-WAVE-T não serve para os contadores EF/EH, o Litematic VL-B/S-B e o SJ-500/SV-2100.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: U-WAVE
Modelo: Conector com entrada para pedal
Marca: Mitutoyo
Tipo: (D) Com 10 pinos modelo retangular
Notas / Obs.: Com entrada para o pedal 937179T (opcional). Não serve para EF/EH, Litematic VL-B/S-B e SJ-500/SV-2100.

Detalhes técnicos

Linha: Cabo de conexão com entrada para pedal para U-WAVE-T, conector tipo D
Transmissores: U-WAVE-T 02AZD730H (IP67, LED) e 02AZD880H (alarme sonoro e LED)
Receptor: U-WAVE-R 02AZD810E
Versão sem pedal: 02AZD790D
Cabo Digimatic do mesmo conector: 936937 (1 m) ou 965014 (2 m)

Funções

Como o 02AZE140D trabalha

Caminho do dado

Instrumento, 02AZE140D, U-WAVE-T, U-WAVE-R 02AZD810E e PC.

Conector tipo D

Plano de 10 pinos.

Pedal

O pedal 937179T (opcional) liga na entrada do cabo.

Transmissão de dados

O 02AZE140D é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema: U-WAVE, sem fio
Transmissor: U-WAVE-T 02AZD730H ou 02AZD880H
Receptor: U-WAVE-R 02AZD810E, no PC
Comunicação: Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance: Aprox. 20 m em linha de visada

Variações da série

Cabos com entrada para pedal na loja

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	À prova d'água, com botão de saída	Paquímetros e medidores de profundidade Digimatic
02AZE140B	Tipo B	À prova d'água, com botão de saída	Micrômetros Digimatic
02AZE140C	Tipo C	Reto, com botão de saída	Paquímetros, cabeçotes e escalas Digimatic
02AZE140D (este)	Tipo D	Plano de 10 pinos	Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
02AZE140E	Tipo E	Redondo de 6 pinos	Durômetros HM
02AZE140F	Tipo F	Plano reto	Relógios ID-CX/ID-U, Borematic e escalas SD
02AZE140G	Tipo G	Plano reto à prova d'água	Relógios comparadores ID-N e ID-B
02AZG021	Tipo SF	Reto padrão	Relógios comparadores ID-CNX e ID-FNX

Itens inclusos

Cabo de conexão com entrada para pedal tipo D 02AZE140D

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o 02AZE140D?

Liga um instrumento Digimatic de conector tipo D ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo D para relógios comparadores Digimatic ID-H e ID-F, traçador de altura QMH-AX/BX, Mu-Checker digital, micrômetro a laser LSM-9506, contadores EB e EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV-110/120, HR-530 e HR-600.

O 02AZE140D funciona sem o U-WAVE-T?

Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.

Qual a diferença entre o 02AZE140D e o 02AZD790D?

Os dois têm o conector tipo D. O 02AZE140D tem entrada para o pedal 937179T; o 02AZD790D é o cabo padrão, sem essa entrada.

O conector do 02AZE140D tem botão de dados?

Não. Na tabela do catálogo, o conector tipo D não tem botão de dados.

Qual cabo liga o instrumento do 02AZE140D a um coletor Digimatic, sem rádio?

O cabo Digimatic do conector tipo D é o 936937 (1 m) ou 965014 (2 m). Direto na USB do PC, o código é o 06AFM380D.

O 02AZE140D serve para qualquer instrumento de conector D?

Não. O catálogo avisa que o U-WAVE-T não serve para os contadores EF/EH, o Litematic VL-B/S-B e o SJ-500/SV-2100.
