Cabo De Conexão Com Entrada De Pedal Tipo A Para U-WAVE (Paquímetro. COOLANT PROOF) – 02AZE140A

Name: Cabo De Conexão Com Entrada De Pedal Tipo A Para U-WAVE (Paquímetro. COOLANT PROOF) – 02AZE140A
Brand: Mitutoyo
SKU: 02AZE140A

SKU: 02AZE140A

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Compra Segura

100% protegida

Sobre o produto

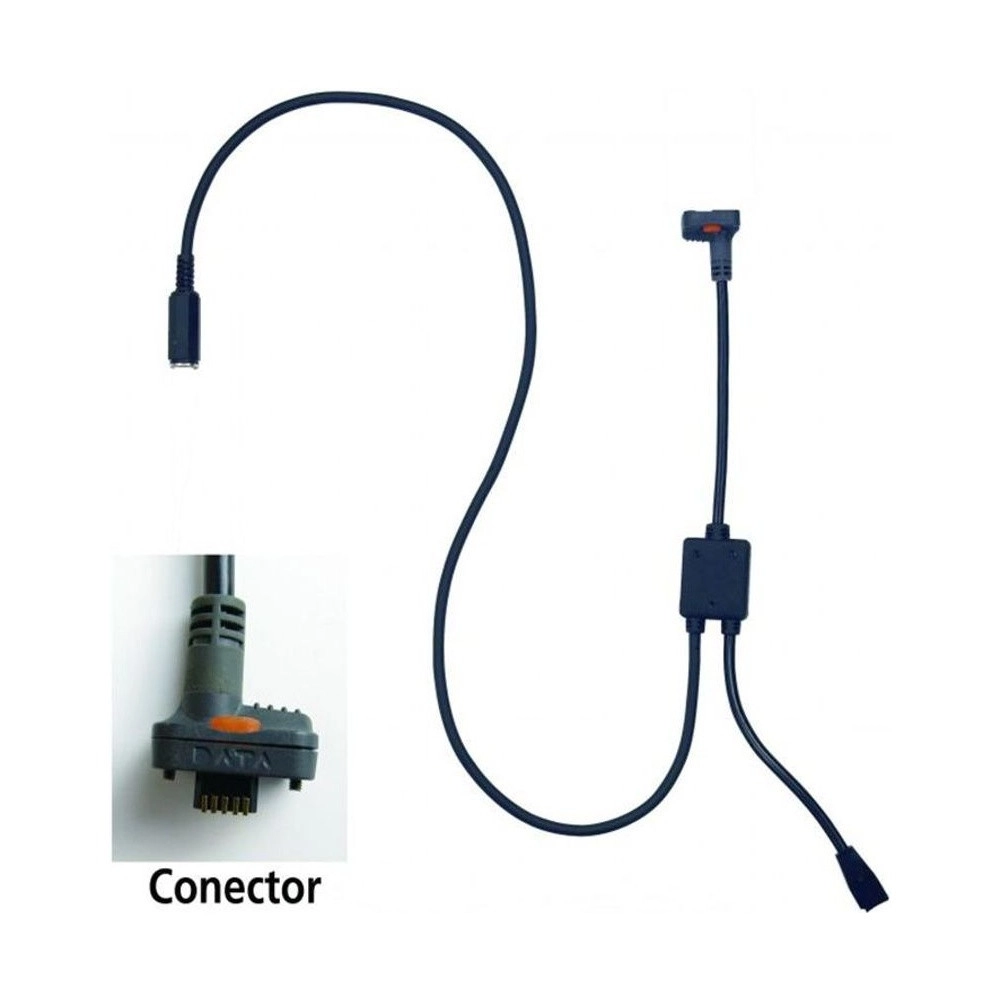

O Cabo de Conexão com Entrada de Pedal Tipo A Mitutoyo 02AZE140A liga um instrumento Digimatic de conector tipo A (à prova d'água, com botão de saída) ao transmissor sem fio U-WAVE-T. Além do conector do instrumento, tem uma entrada para o pedal 937179T (opcional), para enviar a medição com o pé.

Pela tabela de compatibilidade do catálogo 2025, o conector tipo A atende paquímetros Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 e 573-601, medidores de profundidade 571-251-10 e unidades de escala 572-600/572-601.

O U-WAVE-T pode ser o 02AZD730H (IP67, com LED) ou o 02AZD880H (com alarme sonoro e LED). A medição vai sem fio ao receptor U-WAVE-R 02AZD810E, ligado ao PC, a aproximadamente 20 m em linha de visada. O conector tipo A tem botão de dados.

Conector tipo A · à prova d'água, com botão de saída
Para U-WAVE-T · entrada para pedal 937179T
Paquímetros e medidores de profundidade Digimatic
Botão DATA no conector

Diferenciais

Destaques do produto

O que distingue o 02AZE140A entre os cabos com entrada para pedal.

À prova d'água, com botão de saída.

Transmissor sem fio 02AZD730H ou 02AZD880H.

Pedal 937179T, opcional.

Indicados no catálogo 2025.

No conector do instrumento.

Fixação no U-WAVE-T.

Especificações

Principais características

O que cada número do 02AZE140A significa na prática.

Tipo A Conector

À prova d'água, com botão de saída.
U-WAVE-T Liga a

02AZD730H ou 02AZD880H.
937179T Pedal

Entrada no cabo; pedal opcional.
Sim Botão de dados

No conector.
20 m Alcance

Em linha de visada, com o U-WAVE-R.

Soluções

Quais problemas resolve

Situações em que o 02AZE140A é a escolha certa.

Desafio Fio até o computador

Um cabo longo do instrumento ao PC atrapalha a medição na peça.

Solução

O 02AZE140A liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.

Desafio Escolher o cabo certo

Cada instrumento Digimatic tem um formato de conector.

Solução

O 02AZE140A é o tipo A, indicado para paquímetros e medidores de profundidade Digimatic.

Desafio Mãos ocupadas na peça

Segurar a peça e o instrumento deixa sem mão para enviar a leitura.

Solução

O 02AZE140A tem entrada para o pedal 937179T (opcional).

Desafio Vários instrumentos na linha

Transmissores próximos podem se confundir.

Solução

O U-WAVE tem até 15 canais, e o dado identifica o receptor e o transmissor.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: U-WAVE
Modelo: Conector com entrada para pedal
Marca: Mitutoyo
Tipo: (A) Modelo à prova d'água com botão de saída
Notas / Obs.: Com entrada para o pedal 937179T (opcional).

Detalhes técnicos

Linha: Cabo de conexão com entrada para pedal para U-WAVE-T, conector tipo A
Transmissores: U-WAVE-T 02AZD730H (IP67, LED) e 02AZD880H (alarme sonoro e LED)
Receptor: U-WAVE-R 02AZD810E
Versão sem pedal: 02AZD790A
Cabo Digimatic do mesmo conector: 05CZA624 (1 m) ou 05CZA625 (2 m)

Funções

Como o 02AZE140A trabalha

Caminho do dado

Instrumento, 02AZE140A, U-WAVE-T, U-WAVE-R 02AZD810E e PC.

Conector tipo A

À prova d'água, com botão de saída.

Pedal

O pedal 937179T (opcional) liga na entrada do cabo.

Transmissão de dados

O 02AZE140A é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema: U-WAVE, sem fio
Transmissor: U-WAVE-T 02AZD730H ou 02AZD880H
Receptor: U-WAVE-R 02AZD810E, no PC
Comunicação: Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance: Aprox. 20 m em linha de visada

Variações da série

Cabos com entrada para pedal na loja

Código	Tipo	Conector	Instrumentos
02AZE140A (este)	Tipo A	À prova d'água, com botão de saída	Paquímetros e medidores de profundidade Digimatic
02AZE140B	Tipo B	À prova d'água, com botão de saída	Micrômetros Digimatic
02AZE140C	Tipo C	Reto, com botão de saída	Paquímetros, cabeçotes e escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pinos	Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
02AZE140E	Tipo E	Redondo de 6 pinos	Durômetros HM
02AZE140F	Tipo F	Plano reto	Relógios ID-CX/ID-U, Borematic e escalas SD
02AZE140G	Tipo G	Plano reto à prova d'água	Relógios comparadores ID-N e ID-B
02AZG021	Tipo SF	Reto padrão	Relógios comparadores ID-CNX e ID-FNX

Itens inclusos

Cabo de conexão com entrada para pedal tipo A 02AZE140A

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o 02AZE140A?

Liga um instrumento Digimatic de conector tipo A ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo A para paquímetros Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 e 573-601, medidores de profundidade 571-251-10 e unidades de escala 572-600/572-601.

O 02AZE140A funciona sem o U-WAVE-T?

Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.

Qual a diferença entre o 02AZE140A e o 02AZD790A?

Os dois têm o conector tipo A. O 02AZE140A tem entrada para o pedal 937179T; o 02AZD790A é o cabo padrão, sem essa entrada.

O conector do 02AZE140A tem botão de dados?

Tem. Na tabela do catálogo, o botão de dados aparece como disponível no conector tipo A.

Qual cabo liga o instrumento do 02AZE140A a um coletor Digimatic, sem rádio?

O cabo Digimatic do conector tipo A é o 05CZA624 (1 m) ou 05CZA625 (2 m). Direto na USB do PC, o código é o 06AFM380A.
