Cabo De Conexão Tipo B Para U-WAVE P/ Micrômetro – 02AZD790B

Name: Cabo De Conexão Tipo B Para U-WAVE P/ Micrômetro – 02AZD790B
Brand: Mitutoyo
SKU: 02AZD790B
Price: 586.43 BRL
Availability: InStock

SKU: 02AZD790B

Melhor Oferta

de: R$726,22 15% Economize R$108,93

por: R$586,43 À vista no PIX com 5% OFF

ou R$617,29 em até 6x de R$102,88 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Compra Segura

100% protegida

Sobre o produto

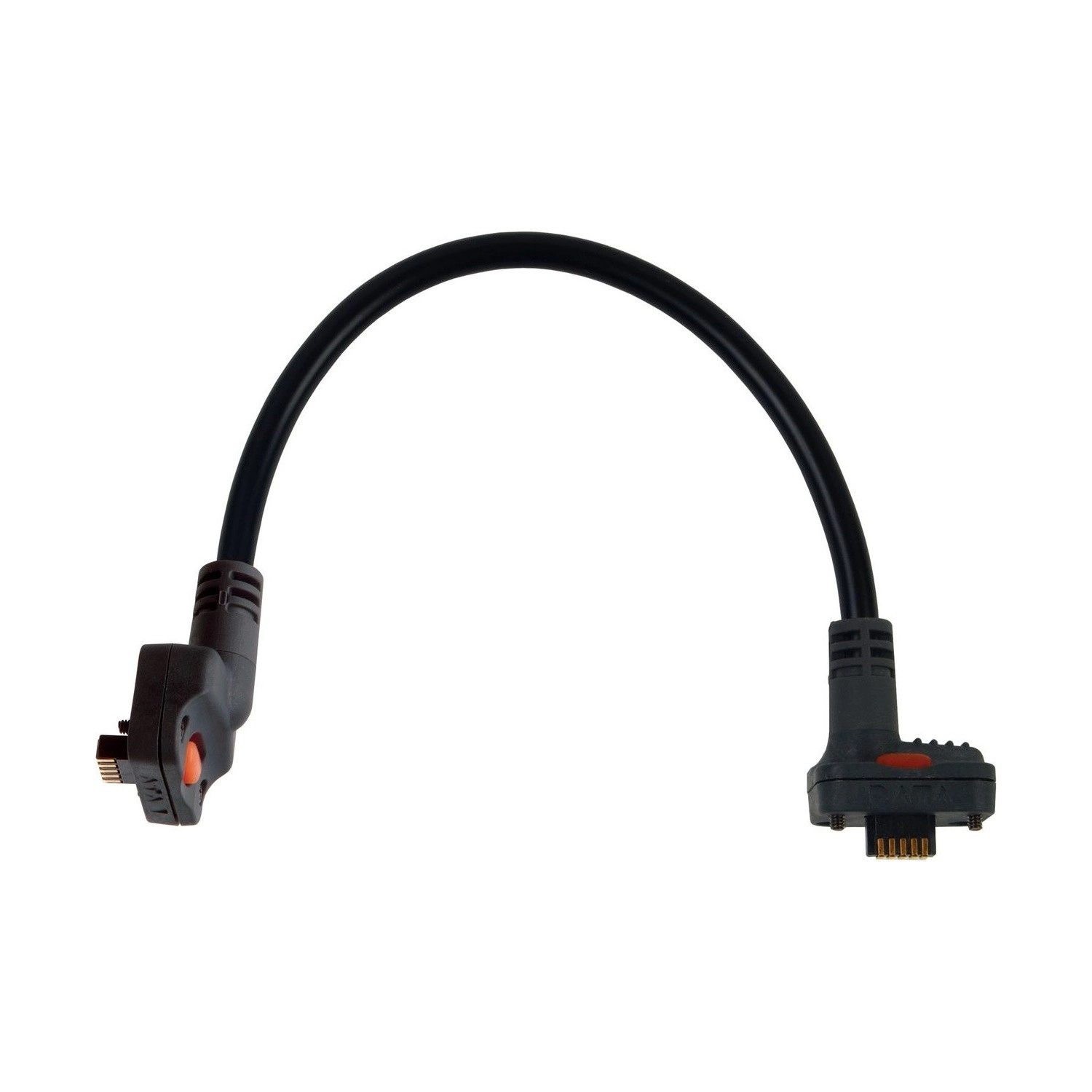

Para micrômetros Digimatic, o 02AZD790B é o cabo padrão Mitutoyo que leva a medição ao U-WAVE-T: de um lado o conector tipo B (à prova d'água, com botão de saída), do outro o encaixe do transmissor, preso por 2 parafusos.

Pela tabela de compatibilidade do catálogo 2025, o conector tipo B atende micrômetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 e 314-251-30, cabeçotes micrométricos 350-251-30, Holtest 468-161/468-162 e medidores de profundidade 329-250-30.

No sistema U-WAVE, o cabo vai do instrumento ao transmissor U-WAVE-T (02AZD730H ou 02AZD880H), e o receptor U-WAVE-R 02AZD810E recebe os dados no PC, em 2,405 a 2,475 GHz. A versão com entrada para pedal é o 02AZE140B.

Conector tipo B · à prova d'água, com botão de saída
Para U-WAVE-T · cabo de 160 mm
Micrômetros Digimatic
Botão DATA no conector

Diferenciais

Destaques do produto

O que distingue o 02AZD790B entre os cabos padrão para U-WAVE-T.

À prova d'água, com botão de saída.

Transmissor sem fio 02AZD730H ou 02AZD880H.

Indicados no catálogo 2025.

No conector do instrumento.

Fixação no U-WAVE-T.

Cabo padrão.

Especificações

Principais características

O que cada número do 02AZD790B significa na prática.

Tipo B Conector

À prova d'água, com botão de saída.
U-WAVE-T Liga a

02AZD730H ou 02AZD880H.
160 mm Comprimento

Cabo padrão.
Sim Botão de dados

No conector.
20 m Alcance

Em linha de visada, com o U-WAVE-R.

Soluções

Quais problemas resolve

Situações em que o 02AZD790B é a escolha certa.

Desafio Escolher o cabo certo

Cada instrumento Digimatic tem um formato de conector.

Solução

O 02AZD790B é o tipo B, indicado para micrômetros Digimatic.

Desafio Enviar a leitura sem trocar de mão

Procurar um botão no PC interrompe a medição.

Solução

O conector tipo B do 02AZD790B tem botão de dados.

Desafio Vários instrumentos na linha

Transmissores próximos podem se confundir.

Solução

O U-WAVE tem até 15 canais, e o dado identifica o receptor e o transmissor.

Desafio Fio até o computador

Um cabo longo do instrumento ao PC atrapalha a medição na peça.

Solução

O 02AZD790B liga o instrumento ao U-WAVE-T, que transmite sem fio ao receptor U-WAVE-R 02AZD810E.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: U-WAVE
Modelo: Conector padrão
Marca: Mitutoyo
Tipo: (B) Modelo à prova d'água com botão de saída

Detalhes técnicos

Linha: Cabo de conexão padrão para U-WAVE-T, conector tipo B
Transmissores: U-WAVE-T 02AZD730H (IP67, LED) e 02AZD880H (alarme sonoro e LED)
Receptor: U-WAVE-R 02AZD810E
Versão com pedal: 02AZE140B
Cabo Digimatic do mesmo conector: 05CZA662 (1 m) ou 05CZA663 (2 m)

Funções

Como o 02AZD790B trabalha

Caminho do dado

Instrumento, 02AZD790B, U-WAVE-T, U-WAVE-R 02AZD810E e PC.

Conector tipo B

À prova d'água, com botão de saída.

Fixação

O conector fica preso ao U-WAVE-T por 2 parafusos.

Transmissão de dados

O 02AZD790B é a parte com fio do sistema sem fio U-WAVE: vai do instrumento ao transmissor.

Sistema: U-WAVE, sem fio
Transmissor: U-WAVE-T 02AZD730H ou 02AZD880H
Receptor: U-WAVE-R 02AZD810E, no PC
Comunicação: Padrão próprio baseado em IEEE 802.15.4, 2,405 a 2,475 GHz, até 15 canais
Alcance: Aprox. 20 m em linha de visada

Variações da série

Cabos padrão para U-WAVE-T na loja

Código	Tipo	Conector	Instrumentos
02AZD790A	Tipo A	À prova d'água, com botão de saída	Paquímetros e medidores de profundidade Digimatic
02AZD790B (este)	Tipo B	À prova d'água, com botão de saída	Micrômetros Digimatic
02AZD790C	Tipo C	Reto, com botão de saída	Paquímetros, cabeçotes e escalas Digimatic
02AZD790D	Tipo D	Plano de 10 pinos	Relógios ID-H/ID-F, QMH, LSM-9506, rugosímetros e durômetros
02AZD790E	Tipo E	Redondo de 6 pinos	Durômetros HM
02AZD790F	Tipo F	Plano reto	Relógios ID-CX/ID-U, Borematic e escalas SD
02AZD790G	Tipo G	Plano reto à prova d'água	Relógios comparadores ID-N e ID-B
02AZG011	Tipo SF	Reto padrão	Relógios comparadores ID-CNX e ID-FNX

Itens inclusos

Cabo de conexão tipo B 02AZD790B

Vídeo

Perguntas frequentes

Perguntas e Respostas

Para que serve o 02AZD790B?

Liga um instrumento Digimatic de conector tipo B ao transmissor U-WAVE-T. O catálogo 2025 indica o tipo B para micrômetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 e 314-251-30, cabeçotes micrométricos 350-251-30, Holtest 468-161/468-162 e medidores de profundidade 329-250-30.

O 02AZD790B funciona sem o U-WAVE-T?

Não. Ele é a ligação entre o instrumento e o U-WAVE-T (02AZD730H ou 02AZD880H); a medição chega ao PC pelo receptor U-WAVE-R 02AZD810E.

Qual a diferença entre o 02AZD790B e o 02AZE140B?

Os dois têm o conector tipo B. O 02AZE140B acrescenta uma entrada para o pedal 937179T (opcional); o 02AZD790B é o cabo padrão.

O conector do 02AZD790B tem botão de dados?

Tem. Na tabela do catálogo, o botão de dados aparece como disponível no conector tipo B.

Qual cabo liga o instrumento do 02AZD790B a um coletor Digimatic, sem rádio?

O cabo Digimatic do conector tipo B é o 05CZA662 (1 m) ou 05CZA663 (2 m). Direto na USB do PC, o código é o 06AFM380B.
