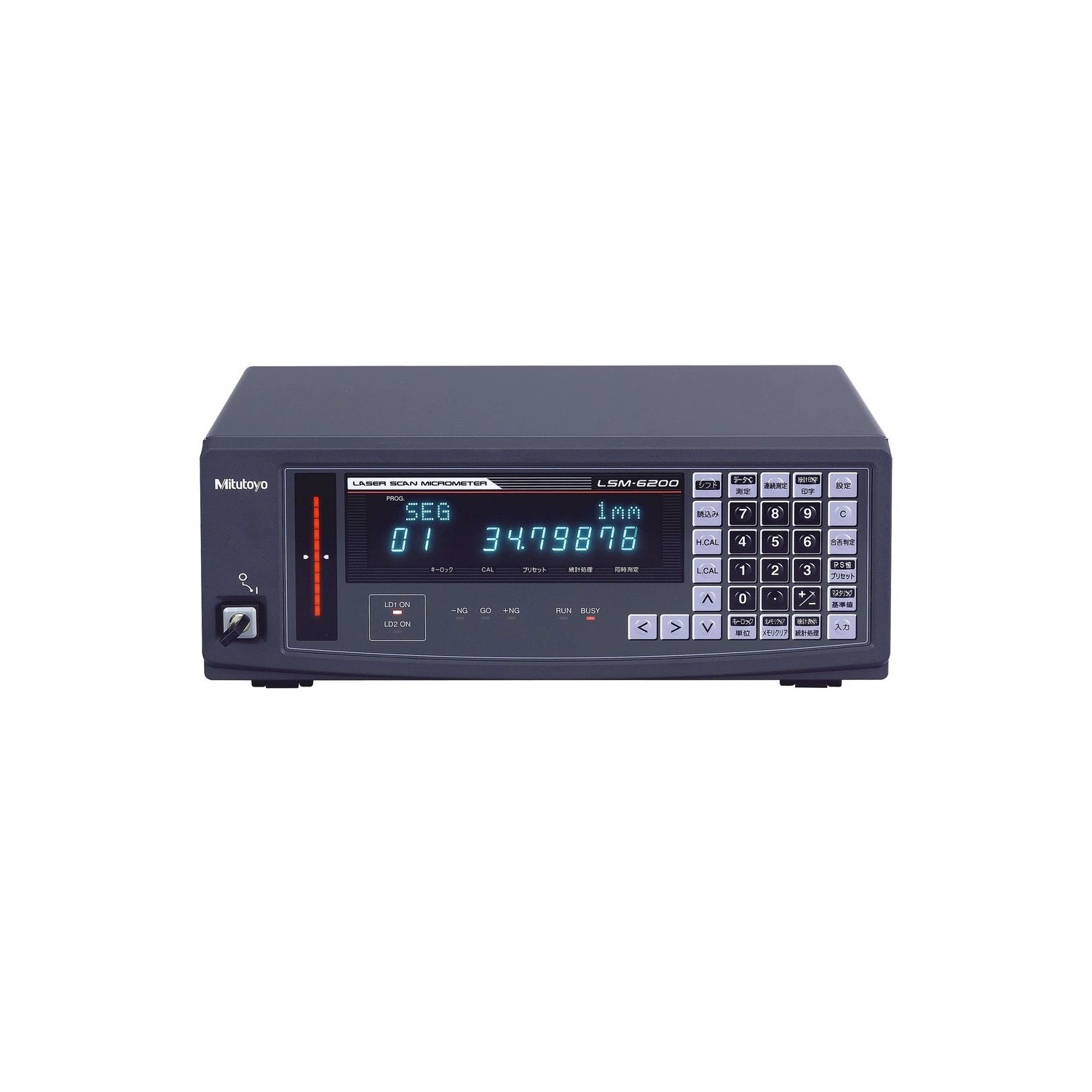

Contador multifuncional para micrômetro de varredura laser - LSM-6200 - 544-072A

SKU: 544-072A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Na série 544, é o contador de bancada do micrômetro de varredura laser. Com 2 eixos, mostra a medição de dois itens ao mesmo tempo.

Faz análise estatística (máximo, mínimo, média, dispersão e σ), mede por segmentos (7 pontos) ou por arestas (1 a 255), elimina valores anormais e guarda até 100 valores de tolerância, valores nominais ou configurações.

A interface padrão é RS-232C com I/O analógica. Como opcionais, o catálogo traz unidade de saída Digimatic de 2 canais, unidade de I/O secundária com I/F analógica e interface BCD. O sufixo "A" do código indica o cabo de alimentação UL/CSA.

Resumo técnico
  • LSM-6200 · contador multifuncional
  • 2 eixos · dois itens na tela
  • Estatística, até 100 configurações
  • RS-232C, I/O analógica · 100 a 240 V CA

Destaques do produto

O que distingue o 544-072A entre os contadores do micrômetro a laser.

2 eixos

Dois itens medidos ao mesmo tempo.

Análise estatística

Calcula os limites, a média, a dispersão e o desvio padrão das leituras.

Até 100 configurações

Tolerâncias e valores nominais.

Segmentos ou arestas

7 pontos ou 1 a 255 arestas.

Elimina valores anormais

Função instalada no equipamento.

Tolerância multi-limites

Até 7 classes.

Principais características

O que cada número do 544-072A significa na prática.

  • 16 + 11 dígitos Mostrador

    16 dígitos mais 11, fluorescentes, contra 9 + 8 em LED do LSM-5200, de painel. A frente de 335 × 134 mm mostra os dois eixos e os LEDs de guia (catálogo 2019, págs. G-36 e G-37).

  • 2 Eixos

    Dois eixos, para acompanhar dois itens de uma vez. Entre as funções estão o julgamento de grupos e a medição dupla, esta como opcional (catálogo 2019, pág. G-36).

  • 100 Memória

    Até 100 registros entre tolerâncias, valores nominais e configurações. Trocar de peça vira chamar um registro, em vez de digitar os limites de novo (catálogo 2019, pág. G-36).

  • RS-232C Interface

    Diferente do LSM-5200, que tem USB 2.0 de série, a ligação ao PC é pela RS-232C, ao lado da I/O analógica (catálogo 2019, págs. G-36 e G-37).

  • 100 a 240 V CA Alimentação

    Liga direto na rede, de 100 a 240 V CA, com 40 VA. O LSM-5200, de painel, depende de uma fonte de 24 V CC comprada à parte (catálogo 2019, págs. G-36 e G-37).

  • 335 × 134 × 250 mm Dimensões

    335 × 134 × 250 mm, para ficar na bancada. Opera de 0 a 45 °C, 5 °C acima do limite do LSM-5200, que vai a 40 °C (catálogo 2019, págs. G-36 e G-37).

Quais problemas este produto resolve?

Situações em que o 544-072A é a escolha certa.

Desafio Dois itens de uma vez

Medir diâmetro e outra dimensão pede dois contadores.

Solução

O 544-072A tem 2 eixos e mostra dois itens ao mesmo tempo.

Desafio Estatística na linha

Calcular média e dispersão à parte atrasa o controle.

Solução

O 544-072A calcula máximo, mínimo, média, dispersão e σ.

Desafio Trocar de peça com frequência

Reprogramar tolerâncias a cada troca toma tempo.

Solução

O 544-072A guarda até 100 tolerâncias, valores nominais ou configurações.

Desafio Classificar peças

Um julgamento só de passa/não passa não separa em faixas.

Solução

O julgamento do 544-072A inclui zona de tolerância multi-limites com 7 classes.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 544
  • Modelo: LSM-6200
  • Mostrador: Com 16 dígitos mais 11 dígitos fluorescentes, e LEDs como guia de mensagens
  • Interface opcional: Unidade de saída Digimatic (2 canais), unidade de saída I/O secundária com I/F analógica, BCD I/F
  • Alimentação: 100 - 240 V CA ±10%, 40VA, 50/60Hz
  • Ambiente de operação: 0 a +45°C, RH 35 a 85% (sem condensação)
  • Marca: Mitutoyo

Detalhes técnicos

Linha
Contador multifuncional LSM-6200, em polegada/mm, com manual em inglês
Cabo de alimentação
Sufixo A: UL/CSA
Outras funções
Dimensão nominal, medição de objetos transparentes, diâmetro de peças com número ímpar de arestas, medição automática no modo de arestas, temporizador de saída, mudança SHL, julgamento de grupos, medição simultânea, referenciamento, função sonora, detecção automática de peça, zeramento/offset e medição dupla (opcional)
Opcionais (catálogo)
Impressora DPU-414 (02AGD600A a D); interface BCD 02AGC910; saída Digimatic 2 canais 02AGP150; unidade para conexão dupla 02AGC840; pedal 937179T
Não conecta
544-495/496 e modelos antigos, como o 544-451

Funções

Funções do 544-072A
2 eixos

Dois itens de medição mostrados ao mesmo tempo.

Memória de 100

Tolerâncias, valores nominais ou configurações.

Eliminação de valores anormais

Função já instalada no equipamento.

Transmissão de dados

O 544-072A tem RS-232C e I/O analógica de série, e aceita unidades opcionais de saída.

Interface padrão
RS-232C, I/O analógica
Saída Digimatic (opcional)
Unidade de 2 canais, conector MIL de 10 pinos; cabo de conexão 936937 (1 m) vendido à parte
I/O secundária (opcional)
Com I/F analógica e dois pares de saídas GO/NG
Interface BCD (opcional)
Saída BCD (7 dígitos) ou HEX

Variações da série

Contadores LSM disponíveis na loja

Código Modelo Tipo Interface padrão
544-047 LSM-5200 Montagem em painel USB 2.0, RS-232C, I/O
544-072A (este) LSM-6200 Multifuncional, 2 eixos RS-232C, I/O

Itens inclusos

  • Contador Multifuncional LSM-6200 544-072A

Perguntas e Respostas

O que é o 544-072A?

É o contador multifuncional LSM-6200, com 2 eixos, do micrômetro de varredura laser Mitutoyo. O sufixo "A" indica o cabo de alimentação UL/CSA.

Que análise estatística o 544-072A faz?

Máximo, mínimo, média, dispersão e σ (desvio padrão), além da amplitude (máximo menos mínimo).

Quantas configurações o 544-072A guarda?

Até 100 valores de tolerância, valores nominais ou configurações.

O 544-072A tem saída Digimatic?

Não de série: a interface padrão é RS-232C com I/O analógica. A saída Digimatic de 2 canais é uma unidade opcional (02AGP150).

O 544-072A liga a qualquer unidade de medição LSM?

Não. O catálogo avisa que ele não pode ser conectado ao 544-495/496, e que modelos antigos, como o 544-451, também não. No catálogo 2019 ele aparece com as unidades LSM-501S a LSM-516S.

Qual a alimentação do 544-072A?

100 a 240 V CA ±10%, 40 VA, 50/60 Hz. Opera de 0 a +45 °C, com UR de 35 a 85% sem condensação.
