Sobre o produto

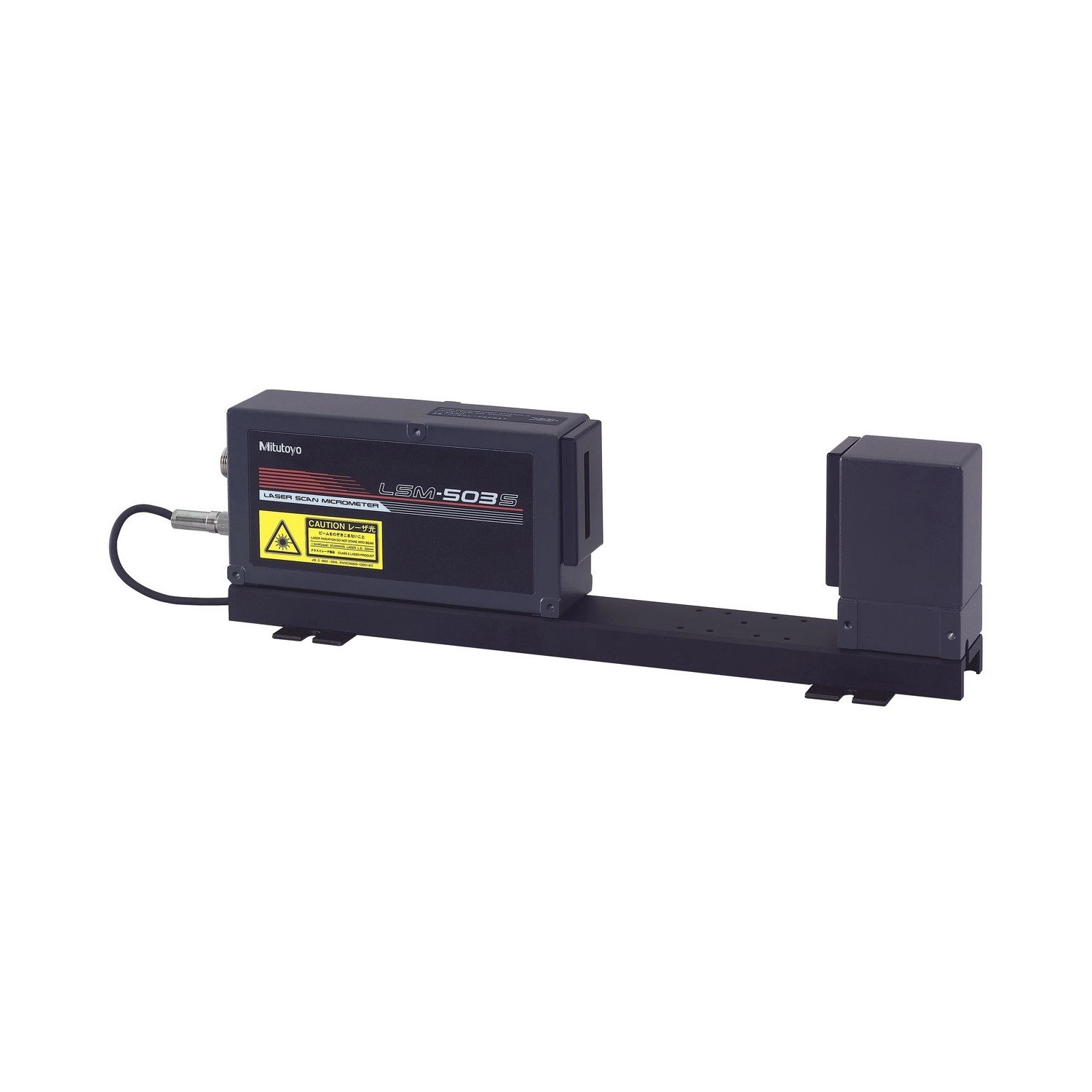

A Unidade de Medição Mitutoyo LSM-503S (544-536) é o micrômetro de varredura a laser de uso geral da série 544: cobre de 0,3 a 30 mm de diâmetro, a faixa em que estão a maioria dos pinos, eixos, cabos, tubos e cateteres de uma fábrica. Mede sem contato, pela sombra do feixe de laser, com exatidão garantida de ±1,0 µm em toda a capacidade.
A repetibilidade é de ±0,11 µm, a resolução vai de 0,02 a 100 µm (selecionável) e a região de medição de 10 × 30 mm aceita que a peça não esteja perfeitamente centrada, com erro de posicionamento de ±1,5 µm. O feixe varre a peça 3200 vezes por segundo a 226 m/s, então a peça pode estar girando ou passando pela linha.
A unidade pesa 2,7 kg, tem proteção IP64 e usa laser visível de 650 nm, classe 2. Este código é a unidade de medição (emissor e receptor sobre a base); ela trabalha ligada a um mostrador LSM-5200 ou a um contador LSM-6200, vendidos separadamente. Para linha de produção há o soprador de ar opcional, que mantém as janelas ópticas limpas.
